ماژول DSP معرفی Digital Signal Processor در دوربین‌های مداربسته

ماژول DSP یکی از مهم‌ترین اجزای الکترونیکی در دوربین‌های مداربسته است که نقش اصلی در پردازش تصویر و بهبود کیفیت ویدئوها دارد. این ماژول با استفاده از فناوریDigital Signal Processor (پردازنده سیگنال دیجیتال) در کمترین زمان (Real Time) داده‌های تصویری را تحلیل می‌کند تا نویز، تاری، و خطاهای نوری را حذف کرده و تصویری شفاف و واقعی ارائه دهد. وجود تراشه DSP در یک دوربین مداربسته به معنی عملکرد هوشمندتر، مصرف انرژی بهینه‌تر و پشتیبانی از الگوریتم‌های پیچیده مانند تشخیص چهره یا حرکت است. در سیستم‌های نظارتی پیشرفته، استفاده از پردازنده Digital Signal به استانداردی ضروری تبدیل شده است. برند مکسا (MAXA) به عنوان یکی از شرکت‌های معتبر ارائه‌دهنده خدمات فروش و نصب دوربین‌های مداربسته، تجهیزاتی با جدیدترین ماژول‌های DSP عرضه می‌کند تا کاربران از وضوح بالا، عملکرد دقیق و امنیت بیشتر بهره‌مند شوند.

تکنولوژی, دوربین های نظارتی, نظارت و پردازش تصویر

اسفند 7, 1404
زمان مطالعه: 5 دقیقه

ماژول DSP یک پردازنده دیجیتال و یک میکرو پروسس خاص است که نوعی ساختار برای استفاده سریع و بهینه از سیگنال‌های دیجیتال را در خود دارد. DSP می‌تواند داده‌ها را به صورت بلادرنگ پردازش کند و این یک امتیاز برای استفاده از فناوری‌هایی به شمار می‌رود که تأخیر یا Delay در آن‌ها پذیرفته نیست. مثلاً داده‌های صوتی از نوعی هستند که نباید در آن‌ها تأخیر وجود داشته باشد.

DSP ها یک سیگنال دریافت می‌کنند و با توجه به آنکه داده صوتی یا تصویری است، آن را در کمترین زمان پردازش کرده و خروجی با کیفیتی را ارائه می‌دهد. سیگنال‌هایی که DSP آن‌ها را پردازش می‌کند، هم قابل نمایش هستند و هم می‌توانند به یک سیگنال از نوع دیگر تبدیل شوند. DSP ها در حوزه‌های مختلفی کارایی دارند که بر اساس فرکانس Clock، سایز RAM، سایز ROM، پهنای Data Bus، ولتاژ I/O و موارد دیگر دسته‌بندی می‌شوند.

ماژول DSP چیست؟

ماژول DSP (Digital Signal Processor) در واقع یک واحد پردازشی اختصاصی به شمار می‌رود که برای تحلیل و تبدیل داده‌های دیجیتال طراحی شده است. در دوربین‌های مداربسته،DSP مغز متفکر سیستم محسوب می‌شود و تمام عملیات مربوط به پردازش تصویر، فشرده‌سازی داده، حذف نویز و تنظیم روشنایی یا کنتراست را انجام می‌دهد.

در گذشته، این وظایف به‌صورت نرم‌افزاری انجام می‌شد که کاهش سرعت و افزایش تأخیر در پردازش تصویر را در بر داشت. اما با ظهور تراشه DSP، عملیات پردازشی به‌صورت سخت‌افزاری و در لحظه انجام می‌شود. نتیجه این تغییر، تصاویری شفاف‌تر، رنگ‌های طبیعی‌تر و دقت بالاتر در ثبت جزئیات است. به بیان ساده، پردازنده DSP مانند قلب تپنده دوربین عمل می‌کند که داده‌های خام سنسور تصویر را دریافت کرده و با اجرای الگوریتم‌های اختصاصی، آن‌ها را به ویدئویی باکیفیت تبدیل می‌کند.

کاربرد تراشه DSP

کاربرد تراشه Digital Signal Processor بسیار فراوان است و فقط محدود به دوربین‌های مداربسته نمی‌شود. اما در صنعت نظارت تصویری، این تراشه نقشی حیاتی در بهبود کیفیت تصویر و افزایش دقت و کارایی را دارد.

در ادامه مهم‌ترین زمینه‌های کاربرد آن را معرفی می‌کنیم:

۱. پردازش تصویر در دوربین‌های مداربسته

در دوربین‌های امنیتی، ماژول DSP وظیفه فیلتر کردن نویز، افزایش وضوح، تنظیم نور محیط و فشرده‌سازی داده‌ها برای ذخیره‌سازی باکیفیت‌تر را بر عهده دارد. این تراشه به‌صورت لحظه‌ای تصاویر را تحلیل کرده و حتی در شرایط نوری ضعیف نیز بهترین کیفیت ممکن را ارائه می‌دهد.

۲. ارتباطات چندرسانه‌ای

تراشه DSP در سیستم‌های انتقال داده چندرسانه‌ای برای رمزگذاری و فشرده‌سازی صدا و تصویر استفاده می‌شود. این فناوری باعث می‌شود انتقال داده در شبکه با حداقل تأخیر و استفاده کامل از مصرف پهنای باند صورت گیرد.

۳. کنترل صنعتی

در کنترل‌های خودکار و رباتیک صنعتی،DSP وظیفه دارد داده‌های حسگرها را ‌بررسی کرده و واکنش در لحظه آن‌ها را اندازه بگیرد. این ویژگی به افزایش دقت و کارایی سیستم‌های رباتیک کمک می‌کند.

۴. ابزار دقیق و پزشکی

در دستگاه‌های تصویربرداری پزشکی مانند MRI یا سونوگرافی، پردازنده DSP دقت تحلیل داده‌ها را بالا می‌برد و کیفیت تصاویر پزشکی را افزایش می‌دهد.

۵. خودروسازی و سیستم‌های ایمنی

در خودروهای هوشمند،DSP در سیستم‌های کمکی رانندگی مانند ترمز خودکار یا فناوری تشخیص موانع، نقش کلیدی دارد. تصاویر دریافتی از حسگرها و دوربین‌ها باید در لحظه پردازش شوند که بدون تراشه DSP ممکن نیست.

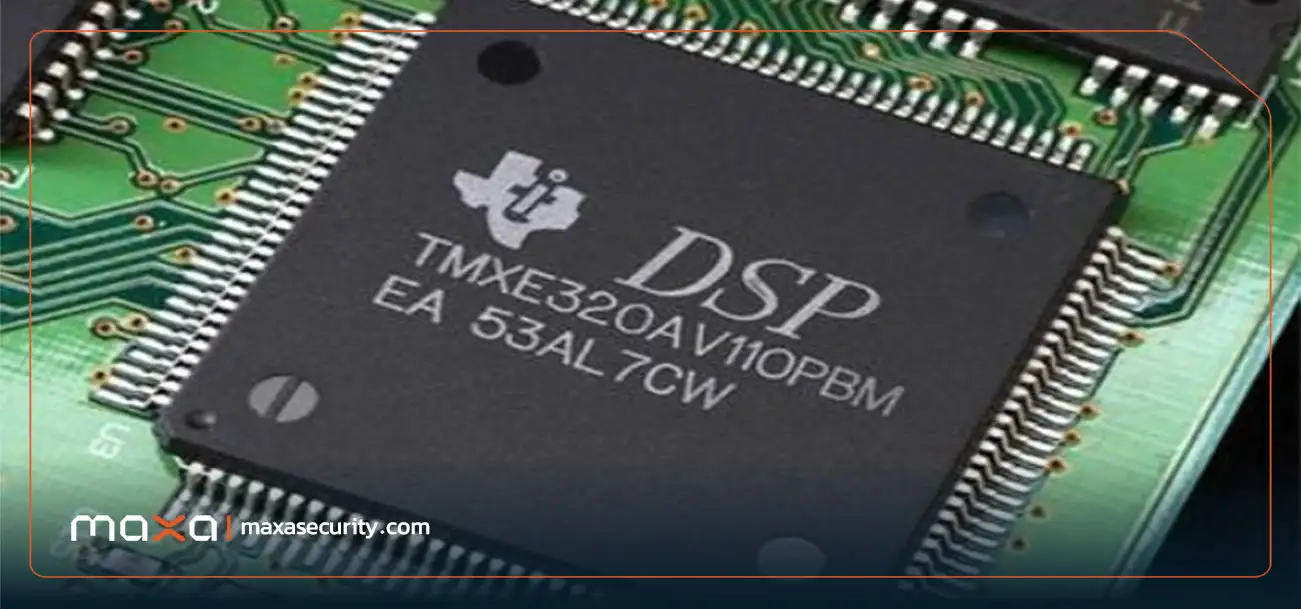

اجزای داخلی Digital Signal Processor

یک پردازنده DSP از چند بخش اصلی تشکیل شده است که هرکدام وظیفه‌ای مشخص دارند. در ادامه ساختار داخلی این ماژول را می‌بینیم:

حافظه برنامه (Program Memory): شامل دستورالعمل‌هایی است که پردازنده برای تحلیل داده‌ها اجرا می‌کند.
حافظه داده (Data Memory): داده‌های خام ورودی از حسگر را موقتاً ذخیره می‌کند.
موتور محاسباتی (Computational Engine): هسته اصلی محاسبات ریاضی و فیلترهای پیچیده را اجرا می‌کند.
واحد ورودی/خروجی (I/O Interface): مسئول دریافت سیگنال از سنسور تصویر و ارسال خروجی نهایی به سیستم ذخیره یا نمایش است.
تایمر و کنترل‌کننده وقفه (Timer & Interrupt Controller): زمان‌بندی دقیق وظایف و هماهنگی بین اجزای مختلف را برعهده دارد.

ترکیب این اجزا باعث می‌شود DSP بتواند حجم عظیمی از داده‌های دیجیتال را با سرعت بالا و دقت زیاد تحلیل و پردازش کند.

مقایسه DSP با FPGA

یکی از موضوعات پرچالش در طراحی سیستم‌های دیجیتال، انتخاب بین DSP و FPGA است. هر دو فناوری برای پردازش سریع داده‌ها به کار می‌روند، اما تفاوت‌های بنیادینی دارند:

ویژگی‌ها	DSP	FPGA
نوع عملکرد	پردازنده اختصاصی نرم‌افزاری	مدار منطقی قابل برنامه‌ریزی
سرعت پردازش	بالا، اما محدود به توان سخت‌افزاری	بسیار بالا، بسته به طراحی مدار
انعطاف‌پذیری	بالا (قابل برنامه‌ریزی نرم‌افزاری)	بسیار بالا (قابل بازطراحی سخت‌افزاری)
مصرف انرژی	کم	بیشتر
کاربرد	پردازش سیگنال‌های صوتی، تصویری و ارتباطی	طراحی سخت‌افزارهای خاص و الگوریتم‌های پیچیده

در بسیاری از سیستم‌های مدرن، از ترکیب هر دو استفاده می‌شود؛ یعنی ساختار DSP + FPGA تا از مزایای هر دو فناوری استفاده شود.

مزایای استفاده از پردازنده Digital Signal

افزایش سرعت پردازش داده‌های تصویری و صوتی
کاهش نویز و بهبود کیفیت تصویر در زمان واقعی
مصرف انرژی پایین‌تر نسبت به پردازنده‌های عمومی

امکان اجرای الگوریتم‌های هوشمند مانند تشخیص چهره
فشرده‌سازی مؤثر داده‌ها و کاهش نیاز به حافظه
پایداری بالا در شرایط نوری یا محیطی نامساعد

به همین دلیل، در سیستم‌های نظارتی و دوربین‌های امنیتی حرفه‌ای، استفاده از ماژول DSP در بخش فنی الزامی است.

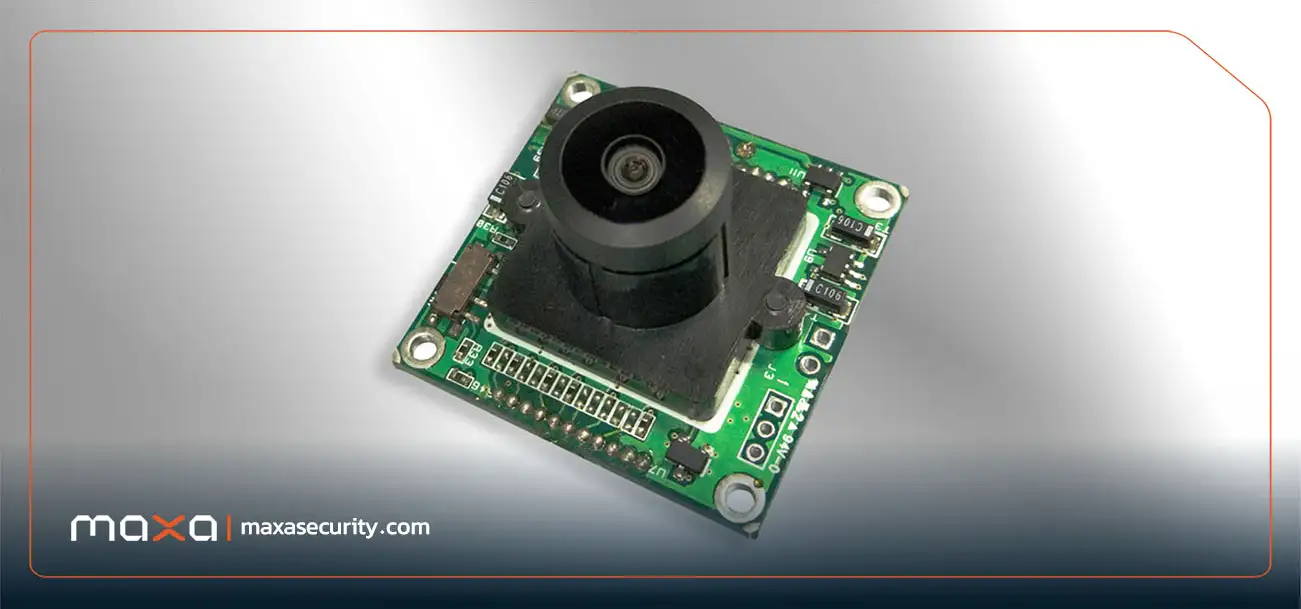

چه دوربین‌هایی مجهز به DSP هستند؟

در حال حاضر، بیشتر دوربین‌های اکسیس (Axis)، هانوا (Hanwha Techwin)، سونی (Sony) و سایر برندهای صنعتی گران‌قیمت از تراشه DSP برای پردازش تصویر استفاده می‌کنند. این دوربین‌ها معمولاً در پروژه‌های بزرگ، کارخانه‌ها، پالایشگاه‌ها و مراکز شهری نصب می‌شوند. در این مدل‌ها،DSP امکان پردازش هم‌زمان چندین جریان ویدیویی، حذف نویز دیجیتال، بهینه‌سازی رنگ، و کنترل خودکار نور (WDR) را فراهم می‌کند. در مقابل، بسیاری از دوربین‌های ارزان‌تر فاقد ماژول DSP هستند و عملکردی ساده‌تر دارند. اگر قصد خرید دوربین‌هایی با کیفیت تصویر بالا و قابلیت تحلیل دقیق دارید، انتخاب مدل‌های دارای پردازنده DSP انتخابی مطمئن است. شرکت مکسا (MAXA) به‌عنوان تأمین‌کننده تخصصی دوربین‌های حرفه‌ای، این دسته از محصولات را با خدمات نصب و پشتیبانی کامل عرضه می‌کند.

جمع‌بندی

ماژول DSP قلب تپنده هر سیستم نظارتی مدرن است. این تراشه با پردازش در کمترین زمان از سیگنال‌های دیجیتال، کیفیت تصویر را به‌طور چشمگیری بهبود می‌بخشد و توانایی اجرای الگوریتم‌های پیشرفته را در دوربین‌های مداربسته ممکن می‌سازد. درحالی‌که FPGA انعطاف سخت‌افزاری بالایی دارد، پردازنده DSP به‌دلیل سرعت، پایداری و مصرف انرژی پایین، انتخاب اول در دوربین‌های نظارتی به شمار می‌رود. اگر به دنبال دوربینی باکیفیت، کارایی بالا و وضوح حرفه‌ای هستید، انتخاب دوربین‌های دارای تراشه Digital Signal Processor بهترین گزینه است. شرکت مکسا (MAXA) با عرضه تجهیزات مجهز به ماژول DSP، گامی مؤثر در ارتقای کیفیت سیستم‌های امنیتی و نظارتی برداشته است.
