Rank در رم سرور | واکاوی تخصصی Single Rank ،Dual Rank و Quad Rank

Rank در رم سرور یکی از مهم‌ترین و در عین حال فنی‌ترین مفاهیمی است که هنگام خرید، ارتقا یا کانفیگ سرورهای سازمانی با آن مواجه می‌شوید. ما در شرکت مکسا (Maxa) به عنوان مرجع تخصصی تامین و عرضه سخت‌افزار سرور و تجهیزات شبکه، همواره مشاهده کرده‌ایم که بسیاری از مدیران شبکه و کارشناسان IT هنگام انتخاب میان رم‌های مختلف دچار ابهام می‌شوند. مفهوم رنک (Rank) دقیقاً مشخص می‌کند که چیپ‌های حافظه روی ماژول رم چگونه گروه‌بندی شده‌اند و پردازنده سرور در هر لحظه چطور با آن‌ها ارتباط برقرار می‌سازد. انتخابی که اگر به درستی انجام نشود، می‌تواند پهنای باند شبکه و پردازش شما را به شدت محدود کرده یا حتی مانع از بوت شدن درست سیستم شود. تیم مهندسی مکسا در این مقاله جامع قرار است سیر تا پیاز این موضوع را برای شما بشکافد.

بیشتر بخوانید: خرید سرور HP | قیمت و خرید سرور اچ پی (سرور hpe)

Rank در رم سرور چیست و چرا اهمیت دارد؟

برای اینکه مفهوم رنک (Rank) را خیلی ساده درک کنیم، بیایید رم سرور را مانند یک ساختار شهری یا یک ساختمان اداری چند طبقه تصور کنیم. ماژول رم (DIMM) فیزیکی که شما روی اسلات مادربورد سرور نصب می‌کنید، در واقع حاوی مجموعه‌ای از چیپ‌های ریز حافظه (DRAM Chips) است. رنک به یک بلوک یا گره ۶۴ بیتی (یا ۷۲ بیتی در رم‌های ECC سرور) از این چیپ‌ها گفته می‌شود که توسط کنترلر حافظه پردازنده (Memory Controller) به صورت یک واحد منطقی مستقل آدرس‌دهی و مدیریت می‌شود.

گروه‌بندی این چیپ‌ها به این دلیل انجام می‌شود که پردازنده‌های مدرن (مانند Intel Xeon یا AMD EPYC) داده‌ها را در قالب گذرگاه‌های ۶۴ بیتی (بدون ECC) یا ۷۲ بیتی (همراه با ۸ بیت کدهای اصلاح خطا یا ECC) ارسال و دریافت می‌کنند. بنابراین، یک رنک مجموعه‌ای از چیپ‌های DRAM است که با هم ترکیب می‌شوند تا این گذرگاه ۶۴/۷۲ بیتی کامل را تشکیل دهند. وقتی پردازنده می‌خواهد داده‌ای را بخواند یا بنویسد، در آن واحد فقط می‌تواند با یک رنک روی یک کانال حافظه ارتباط برقرار کند.

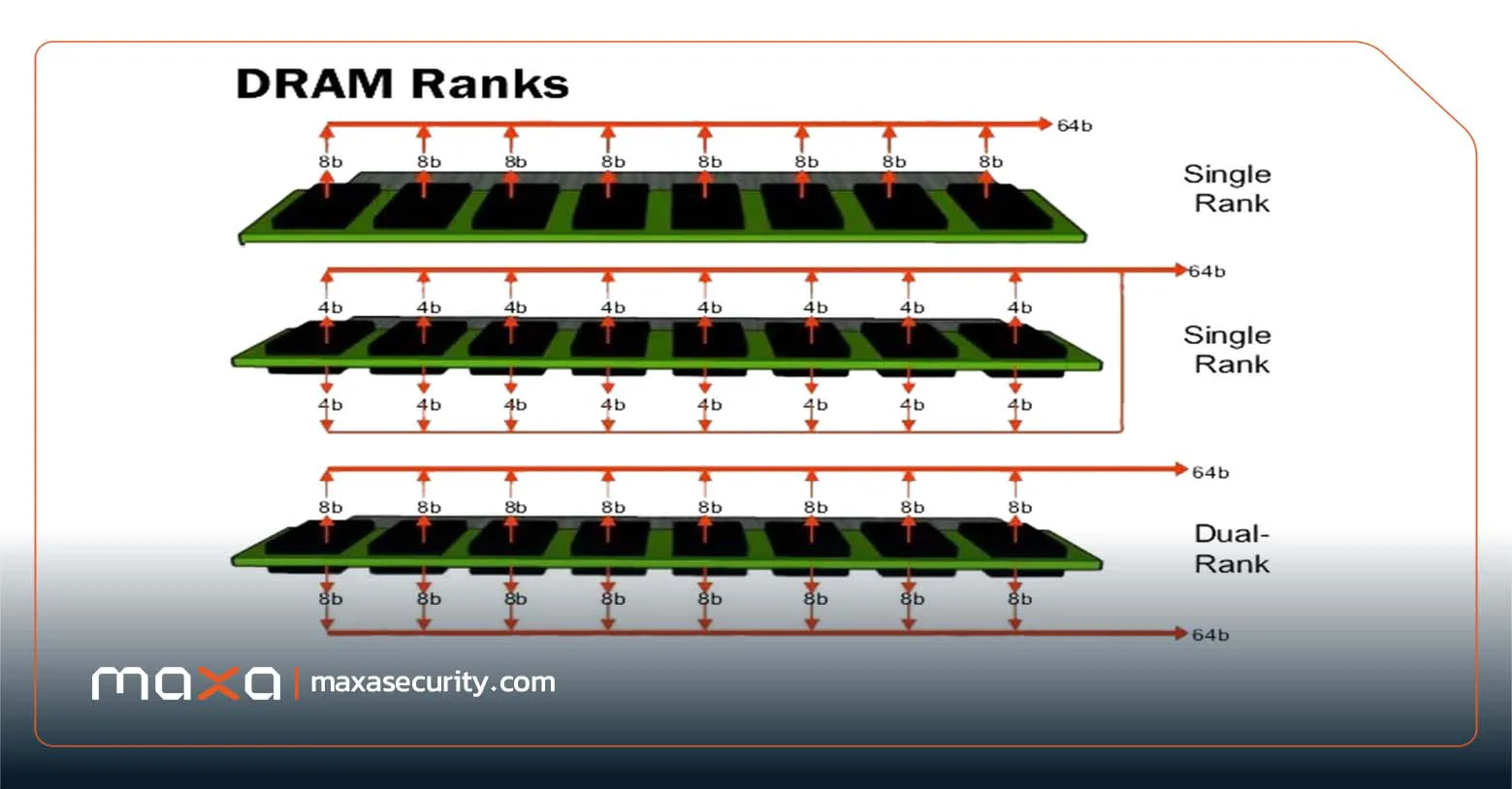

نحوه کارکرد چیپ‌های DRAM و تشکیل گذرگاه ۶۴/۷۲ بیتی

چیپ‌های DRAM روی ماژول‌های رم، عرض داده متفاوتی دارند که معمولاً با نمادهای x4 یا x8 شناخته می‌شوند:

• چیپ‌های x4: هر چیپ در یک لحظه ۴ بیت داده ارائه می‌دهد. برای ساخت یک گذرگاه ۷۲ بیتی ECC، به ۱۸ عدد چیپ x4 نیاز داریم (۱۸ × ۴ = ۷۲).
• چیپ‌های x8: هر چیپ ۸ بیت داده ارائه می‌دهد. برای ساخت گذرگاه ۷۲ بیتی ECC، به ۹ عدد چیپ x8 نیاز است (۹ × ۸ = ۷۲).

اگر روی یک ماژول رم ۳۶ عدد چیپ x4 داشته باشیم، از آنجایی که هر ۱۸ چیپ یک گذرگاه ۷۲ بیتی (یک رنک) می‌سازند، این ماژول دارای ۲ رنک (Dual Rank) خواهد بود. به همین سادگی!

معرفی انواع Rank در رم سرور

رم‌های سرور بر اساس تعداد رنک‌های منطقی موجود روی یک ماژول، به چند دسته اصلی تقسیم می‌شوند. در ادامه هر کدام را با جزئیات بررسی می‌کنیم:

۱. Single Rank / 1R | ساختار تک‌رنک

در رم‌های Single Rank که معمولاً روی لیبل آن‌ها عبارت 1R درج می‌شود، تمام چیپ‌های حافظه روی ماژول یک بلوک واحد ۶۴/۷۲ بیتی را می‌سازند. کنترلر حافظه سرور با تمام چیپ‌های این ماژول به عنوان یک مجموعه یکپارچه رفتار می‌کند.

• مزایا: فشار کمتری به کنترلر حافظه وارد می‌کند، تاخیر (Latency) پایینی دارد و معمولاً اجازه می‌دهد رم در بالاترین فرکانس نامی خود کار کند.
• معایب: محدودیت در دستیابی به ظرفیت‌های بسیار بالا روی یک ماژول فردی.

۲. Dual Rank / 2R | ساختار دورنک

در رم‌های Dual Rank (مشخص‌شده با 2R)، چیپ‌های حافظه به دو بلوک ۶۴/۷۲ بیتی مجزا تقسیم شده‌اند. اگرچه هر دو رنک روی یک ماژول فیزیکی قرار دارند، اما پردازنده آن‌ها را به عنوان دو رم مستقل روی همان کانال می‌بیند.

• مفهوم Memory Interleaving: در رم‌های Dual Rank، وقتی پردازنده در حال خواندن داده از رنک اول است، می‌تواند رنک دوم را برای عملیات بعدی آماده کند. این قابلیت که «اینترلیوینگ» نام دارد، باعث افزایش کارایی و پاسخ‌گویی سیستم در بارهای کاری سنگین می‌شود.
• تعادل عالی: رم‌های 2R امروزه تعادل بسیار محسوسی میان قیمت، ظرفیت و سرعت در سرورها ایجاد می‌کنند.

۳. Quad Rank / 4R | ساختار چهاررنک

رم‌های Quad Rank (مشخص‌شده با 4R) دارای چهار بلوک ۶۴/۷۲ بیتی مجزا روی یک ماژول هستند. این ماژول‌ها معمولاً از نوع (LRDIMM (Load-Reduced DIMM هستند تا بار الکتریکی روی گذرگاه کنترلر حافظه کاهش یابد.

• ظرفیت فوق‌العاده: امکان دستیابی به بالاترین ظرفیت‌های حافظه (مثلاً ۱۲۸ گیگابایت یا ۲۵۶ گیگابایت روی یک ماژول) را فراهم می‌کنند.
• نکته مهم: استفاده از رم‌های 4R ممکن است در برخی سرورهای قدیمی‌تر باعث کاهش فرکانس کاری حافظه شود.

۴. Octal Rank / 8R | ساختار هشت‌رنک

این ساختار که با 8R شناخته می‌شود، در سرورهای فوق‌سنگین و دیتاسنترهایی که نیاز به حجم‌های عظیم RAM (چند ترابایتی) دارند استفاده می‌شود. این ماژول‌ها دائماً از تکنولوژی LRDIMM و چیپ‌های ۳ بعدی (3D Stacked / TSV) بهره می‌برند.

بیشتر بخوانید: خرید رم سرور | مشاوره تخصصی و فروش Server Ram

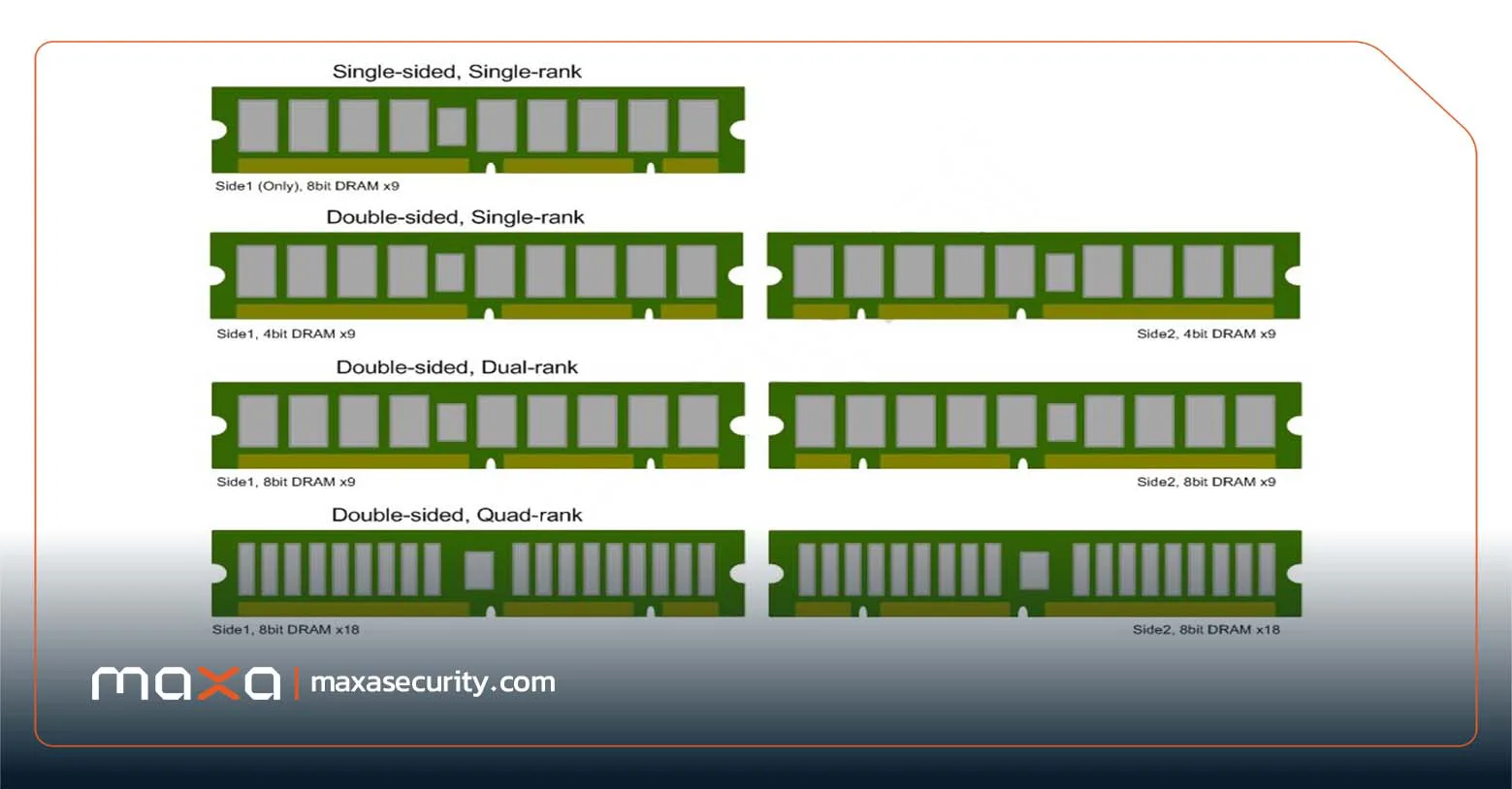

جدول مقایسه جامع انواع Rank در رم سرور

مزایا و معایب تعداد رنک بیشتر در سرور

ممکن است این سوال پیش بیاید که آیا همیشه خرید رم با رنک بالاتر بهتر است؟ در جواب این سوال با یک پاسخ کوتاه باید گفت: «خیر». در واقع، انتخاب رنک رم کاملاً بستگی به نیاز معماری سرور شما دارد.

مزایای رنک بالاتر (Dual Rank و Quad Rank):

1. افزایش پهنای باند موثر به لطف Interleaving: زمانی که یک رنک در حال Refresh شدن یا چرخه بازنویسی است، پردازنده می‌تواند بلافاصله از رنک دیگر داده بخواند. این امر نرخ استفاده از Bus حافظه را افزایش می‌دهد.
2. دستیابی به حداکثر ظرفیت رم سرور: اگر می‌خواهید سرور شما ۲ ترابایت رم داشته باشد، تنها راه استفاده از ماژول‌های Dual Rank یا Quad Rank با تراکم بالا است.

معایب و محدودیت‌های رنک بالاتر:

1. محدودیت تعداد رنک در هر کانال (Ranks per Channel): کنترلر حافظه پردازنده‌ها محدودیت مشخصی برای پشتیبانی از تعداد رنک در هر کانال حافظه دارند (مثلاً حداکثر ۸ رنک در هر کانال). اگر از رم‌های Quad Rank استفاده کنید، ممکن است نتوانید تمام اسلات‌های رم مادربورد را پر کنید!
2. کاهش فرکانس (Clock Speed Drop): در سرورهای نسلی مثل HPE ProLiant Gen9 یا Gen10، پر کردن تمام اسلات‌ها با رم‌های Multi-rank ممکن است باعث شود سیستم به طور خودکار فرکانس رم را از مثلاً 2933MHz به 2400MHz یا 2133MHz کاهش دهد تا ثبات سیستم حفظ شود.

نحوه خواندن برچسب (Label) رم سرور و تشخیص Rank

تولیدکنندگان مطرح رم سرور مانند SK Hynix، Samsung، Micron و HPE اطلاعات فنی ماژول را روی برچسب آن چاپ می‌کنند. کافی است کدهای استاندارد JEDEC را بشناسید.

به عنوان مثال، پارت‌نامبر زیر را روی یک رم سرور HPE در نظر بگیرید:

16GB 2Rx8 PC4-2933Y-R

با تجزیه این عبارت به اطلاعات زیر می‌رسیم:

• 16GB: ظرفیت کل ماژول ۱۶ گیگابایت است.
• 2R: نشان‌دهنده Dual Rank بودن رم است. (اگر 1R بود Single Rank و اگر 4R بود Quad Rank بود).
• x8: ساختار چیپ‌ها ۸ بیتی است.
• PC4: نشان‌دهنده نسل DDR4 است.
• 2933Y: فرکانس کاری ۲۹۳۳ مگاهرتز است.
• -R: نشان‌دهنده Registered بودن (RDIMM) ماژول رم است.

تفاوت تکنولوژی RDIMM و LRDIMM در ارتباط با رنک رم

هنگام صحبت درباره رنک در رم‌های سروری با ظرفیت بالا، دو واژه (RDIMM (Registered DIMM و (LRDIMM (Load-Reduced DIMM زیاد به گوش می‌رسند:

• رم‌های RDIMM: در این رم‌ها، سیگنال‌های آدرس و فرمان توسط یک چیپ Register روی رم بافر می‌شوند، اما خطوط داده مستقیماً به کنترلر متصل هستند. رم‌های RDIMM معمولاً تا Dual Rank عالی عمل می‌کنند، اما در Quad Rank دچار محدودیت بار الکتریکی می‌شوند.
• رم‌های LRDIMM: در این رم‌ها علاوه بر آدرس، خطوط داده نیز از طریق یک چیپ به نام (iMB (Inphi Memory Buffer بافر می‌شوند. این کار باعث می‌شود بار الکتریکی ۴ یا ۸ رنک برای پردازنده مانند ۱ یا ۲ رنک به نظر برسد! در نتیجه می‌توانید تعداد زیادی رم Quad Rank با ظرفیت غول‌آسا روی سرور نصب کنید بدون اینکه سرعت افت کند.

راهنمای انتخاب و خرید رم سرور بر اساس نیاز مجموعه شما

برای اینکه در خرید رم سرور دچار اشتباه نشوید، تیم فنی مکسا توصیه‌های کاربردی زیر را برای شما آماده کرده است:

• برای پایگاه‌های داده و سرورهای مجازی‌سازی سنگین (VMware ESXi / Hyper-V): اولویت شما ظرفیت بالا است. استفاده از رم‌های (Dual Rank (2R یا Quad Rank LRDIMM بهترین گزینه است تا بتوانید حداکثر گیگابایت حافظه را به ازای هر کور پردازنده تخصیص دهید.
• برای سرورهای محاسباتی حساس به تاخیر (HPC و پردازش‌های مالی): اگر تاخیر کم و حداکثر فرکانس برای شما حیاتی است، رم‌های (Single Rank (1R یا (Dual Rank (2R با ظرفیت‌های متوسط گزینه‌ای هوشمندانه‌تر هستند.
• ترکیب نکردن رنک‌های مختلف: اکیداً توصیه می‌شود در یک کانال حافظه یا یک پردازنده، رم‌هایی با رنک‌های متفاوت (مثلاً ترکیب 1R و 4R) را ترکیب نکنید، زیرا این کار باعث ناپایداری سیستم یا غیرفعال شدن قابلیت Dual/Quad Channel می‌شود.

جمع‌بندی

در نهایت، انتخاب صحیح قطعات و تجهیزات متناسب با نیازهای شبکه و سرور، نقش تعیین‌کننده‌ای در بهبود کارایی، افزایش پایداری و کاهش هزینه‌های عملیاتی مجموعه شما دارد. با بررسی دقیق مشخصات فنی، بررسی سازگاری قطعات و در نظر گرفتن امکان ارتقا در آینده، می‌توانید زیرساختی مطمئن و بهینه برای کسب‌وکار خود فراهم کنید. بررسی دوره‌ای عملکرد سیستم‌ها و به‌روزرسانی به‌موقع تجهیزات نیز تضمین‌کننده تداوم فعالیت بدون وقفه شبکه شما خواهد بود.

سوالات متداول

۱. چگونه از سازگاری این قطعه/تجهیزات با سرور یا شبکه فعلی خود مطمئن شویم؟

برای اطمینان از سازگاری، باید پارت‌نامبر (Part Number) قطعه را با دفترچه راهنما یا سند پشتیبانی (QuickSpecs) سرور و مادربورد خود تطبیق دهید. همچنین می‌توانید از ابزارهای آنلاین پیکربندی سازنده یا مشاوره با کارشناسان فنی مکسا استفاده کنید.

۲. آیا استفاده از قطعات اورجینال اهمیت زیادی دارد؟

بله، استفاده از قطعات اصلی و اورجینال علاوه بر تضمین حداکثر کارایی و سرعت، از بروز اختلالات ناگهانی، ناسازگاری‌های نرم‌افزاری و آسیب به سایر قطعات حساس سرور جلوگیری می‌کند.

۳. تفاوت اصلی مدل‌های مختلف این تجهیزات در چیست؟

تفاوت اصلی عمدتاً در ظرفیت، پهنای باند، سرعت انتقال داده، توان مصرفی و فناوری‌های حفاظتی به‌کاررفته در آن‌هاست که باید بر اساس حجم کاری و نیاز زیرساخت شما انتخاب شوند.

۴. برای ارتقای سیستم در آینده چه نکاتی را باید در نظر بگیریم؟

هنگام خرید باید میزان قابلیت توسعه‌پذیری (Scalability) مانند اسلات‌های خالی باقی‌مانده، حداکثر ظرفیت قابل پشتیبانی توسط پردازنده و توان منبع تغذیه (Power Supply) را پیش‌بینی و بررسی کنید.

۵. طول عمر مفید این تجهیزات چقدر است و چه زمانی نیاز به تعویض دارند؟

طول عمر مفید تجهیزات سخت‌افزاری بسته به شرایط محیطی (دما و گردوغبار) و میزان فشار کاری متفاوت است، اما معمولاً بین ۳ تا ۵ سال کارکرد بهینه دارند. در صورت افزایش افت عملکرد یا عدم پشتیبانی از فناوری‌های جدید، زمان تعویض فرا رسیده است.

۶. آیا نصب و راه اندازی این تجهیزات نیاز به پیکربندی خاصی دارد؟

برخی قطعات به صورت Plug-and-Play عمل می‌کنند، اما در سطح سرور و شبکه، اغلب نیاز به به‌روزرسانی (Firmware)، تنظیمات BIOS/UEFI یا پیکربندی در سیستم‌عامل برای دستیابی به حداکثر راندمان وجود دارد.
