مقایسه ماژول SFP و ماژول  BiDi | بررسی کاربرد و قابلیت های 2 ماژول فیبر نوری

معرفی ماژول  BiDi

برای تعریف علمی و دقیق ماژول BiDi می توان گفت که نام این ماژول مخفف عبارت Bi-Directional و نوعی ماژول فیبر نوری SFP یا SFP+ است که برای استفاده و ارسال و دریافت داده ها به صورت دو طرفه روی یک رشته فیبر نوری طراحی و تولید شده است. در واقع نکته مهم این است که ماژول های فیبر نوری به صورت کلی و در حالت معمولی از دو رشته فیبر استفاده می کنند ولی این ویژگی و فرایند در مورد ماژول های BiDi صدق نمی کند. چرا که این ماژول با استفاده از فناوری های مختلفی نظیر فناوری WDM یا CDDM طول موج های مختلفی را برای ارسال و دریافت داده ها روی یک رشته فیبر منفرد (تک رشته ای) ایجاد کرده و مورد استفاده قرار می دهد. به همین دلیل به ماژول BiDi ماژول فیبر نوری تک کور نیز گفته می شود.

بیشتر بخوانید: ماژول SFP، بررسی تاثیر قابلیت اِس اف پی در شبکه فیبرنوری

کاربردهای ماژول Bi-Directional یا ماژول تک کور

یکی از مهم ترین ویژگی های قابل توجه در مورد ماژول ماژول BiDi (Bi-Directional)  که سبب شده این محصول به عنوان یک محصول منحصر به فرد شناخته شود، عملکرد منحصر به فرد آن است. عملکرد این ماژول تک کور بدین صورت است که این ماژول یک پورت داشته و از یک کوپلر BiDi برای انتقال داده ها روی یک تک رشته و به صورت دو جهته برای ارسال و دریافت داده ها استفاده می کند. بر همین اساس و با توجه به این عملکرد، می توان گفت که مهم ترین کاربردهای ماژول Bi-Directional در مواردی است که نیاز به صرفه جویی در هزینه و فیبر دارید. همچنین کاربردهای مهم این محصول شامل موارد مهم زیر است:

ارتقا شبکه در زیر ساخت های قدیمی: در برخی شرایط که امکان اضافه کردن فیبر جدید وجود ندارد و فقط در یک مسیر فیبر کشیده شده، استفاده از ماژول های BiDi بهترین انتخاب است. چون در شرایط ذکر شده محدودیت فضا وجود داشته، موانع فیزیکی رخ می دهد و همچنین هزینه بر خواهد بود. علاوه بر این، با استفاده از این روش و استفاده از این ماژول، شاهد افزایش ظرفیت استفاده از فیبر موجود خواهید بود.

ارتقا لینک های قدیمی بدون نیاز به کابل کشی جدید: در دانشگاه ها، کارخانجات، کارگاه ها و … با استفاده از یک رشته فیبر به یک دیگر متصل شده اند. به همین دلیل در چنین شرایطی برای افزایش ظرفیت و امکان بهبود و ارتقا لینک ها و ارتباط ها، می توان از ماژول BiDi استفاده می شود. همچنین در پروژه های آپ گرید ، با توجه به این که ماژول ها فقط تعویض می شوند، نیز نیازی به کابل کشی مجدد نیست.

شبکه های FTTx: در پروژه های مختلفی که از شبکه های فیبر به خانه (FTTH)، فیبر به شرکت (FTTB)، یا فیبر به آنتن (FTTA)، به منظور صرفه جویی در هزینه ها و همچنین استفاده از حداقل فیبر و قابلیت امکان ارسال و دریافت داده ها به صورت همزمان و با سرعت بالا، از ماژول های BiDi استفاده می شود.

امکان ارتباط بین مراکز داده (data center Interconnect): در برخی از دیتاسنترهایی که مسیر فیبر آن ها محدود است و به منظور متصل کردن رک ها و دیتاسنترها به یک دیگر و به سایر اتصالات دیگر، استفاده از ماژول BiDi پیشنهاد می شود تا بتوان ظرفیت را دو برابر کرد. در واقع با استفاده از این روش، با استفاده از تعداد نصف فیبرها، می توان به بهترین نحو پهنای باند کامل را فراهم و ایجاد کرد.

شبکه های شهری و بین شهری ( WAN &metro): در شبکه های شهری و همچنین بین شهری، مدیریت فیبر و هزینه ها اهمیت زیادی دارد. به همین دلیل در شبکه های شهری و متروها و … به منظور بهینه سازی استفاده از فیبرها، و امکان افزایش ظرفیت فیبر، از ماژول BiDi می توان استفاده کرد.

امکان ارتباط بین سوئیچ ها، روترها و سایر تجهیزات شبکه: یکی دیگر از کاربردهای مهم ماژول BiDi این است که می توان از آن به منظور ایجاد لینک های up- link و متصل کردن دفاتر مختلف از طریق فیبرهای کم تعداد استفاده کرد.

سیستم نظارت تصویری: در پروژه هایی که از دوربین مدار بسته و سیستم های نظارت تصویری استفاده می شود، با استفاده از این ماژول می توان برای استفاده بهینه از فیبر محدود اسفاده نمود.

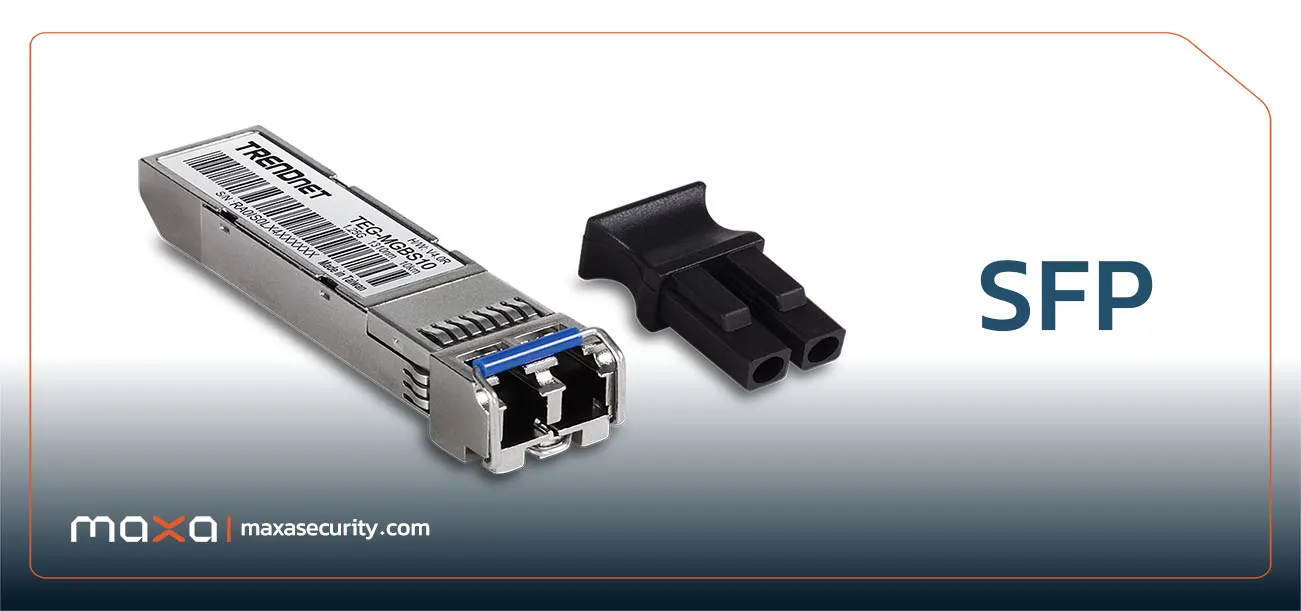

معرفی ماژول  SFP

ماژول SFP مخفف عبارت (Small Form-Factor Pluggable) به معنی ماژول کوچک قابل اتصال است. این ماژول یک ماژول تبدیل کننده سینگال های دیجیتالی به سیگنال های نوری است که به صورت دو جهته کار می کند. بدین صورت که می تواند هم به عنوان فرستنده و به عنوان گیرنده عمل کرده و بین دستگاه های مختلف ارتباط برقرار کند. ماژول های SFP به طور کلی به چند نوع مختلف و با کاربردهای مختلف تقسیم می شوند که هر کدام ویژگی ها و مزایای خاص خود را دارند. یکی از ویژگی های مهم این ماژول این است که سرعت انتقال ماژول های آن از 100 گیگابیت بر ثانیه و تا 4 گیگابیت بر ثانیه است. همچنین فاصله ماژول های قابل استفاده از دستگاه های مختلف نیز می تواند بین 500 متر تا 100 کیلومتر نیز باشد.

بیشتر بخوانید: پیگتیل فیبر نوری pigtail

کاربردهای ماژول Small Form-factor Pluggabl

مهم ترین ویژگی های قابل ملاحظه و مهم در مورد ماژول های Small Form-factor Pluggabl   عملکرد خاص آن ها است. این ماژول فیبر نوری یک رابط سخت افزاری است که به صورت Plug and play کار می کند. بدین صورت که به محض متصل شدن به یک دستگاه بلافاصه کار خود را شروع می کند. این ماژول روی سوئیچ های اترنت یا مبدل های شبکه قرار می گیرد و سپس سیگنال های اترنت به سیگنال های نوری تبدیل می شود. بر همین اساس می توان گفت که کاربردهای مهم ماژول sfp شامل موارد مهم زیر است:

امکان اتصال به دستگاه های شبکه به فیبر نوری یا کابل مسی: یکی از مهم ترین کاربردهای ماژول SFP این است که از آن برای برقراری ارتباط روتر، سوئیچ ها، سرورها و فایروال ها و … مورد استفاده قرار می گیرد. علاوه بر این، با توجه به این که ماژول های SFP مدل های متنوع و مختلفی دارند، با توجه به نوع ماژول مورد استفاده، می توان از این ماژول روی فیبرهای نوری یا کابل مسی نیز برای انتقال داده ها استفاده کرد.

پشتیبانی از انواع فاصله ها و سرعت ها: همان طور که می دانید ماژول های SFP دارای مدل ها و انواع مختلفی از جمله SX، LX، و ZX هستند. بنابراین با استفاده از هر کدام از ماژول های ذکر شده می توان برای ایجاد و برقراری ارتباط های چند متر تا چند کیلومتری هم استفاده کرد.

انعطاف پذیری در انتخاب رسانه برای انتقال داده: یکی دیگر از کاربردهای مهم و قابل ملاحظه در مورد ماژول های SFP این است که با استفاده از این ماژول و کابل مسی می توانید بر اساس نیاز و کاربرد مورد نظرتان و نوع اتصال را تغییر داده و انعطاف پذیری خوب و بالایی برای انتخاب رسانه مورد نظرتان جهت انتقال داده ها داشته باشید؛ بدون این که نیازی به تغییر کل سخت افزار باشد.

بهبود ارتباطات شبکه و زیر ساخت: یکی از مهم ترین ویژگی های قابل توجه و بسیار مهم در مورد ماژول های SFP این است که با سرعت نور و بسیار بالایی عمل کرده و امکان انتقال اطلاعات را فراهم می کنند. بنابراین می توان گفت که یکی از کاربردهای بسیار مهم این ماژول، شاهد بهبود و افزایش کیفیت و کارایی ارتباطات شبکه و همچنین بهبود زیر ساخت شبکه های مختلف باشید. در نتیجه فرایند و سرعت انجام کارهای مختلف به بهترین نحو افزایش می یابد.

کاهش هزینه های مربوط به ارتقا و توسعه شبکه: همان طور که در پاراگراف های بالاتر هم ذکر شد، فرایند انتقال داده ها و سایر فرایندهای دیگر با سرعت بیشتر از سرعت نور انجام و فراهم می شود. به همین دلیل به جای تغییر دادن نوع ماژول و همچنین خرید سایر تجهیزات دیگر، سرعت و پهنای باند را افزایش داد، بدون این که نیاز به صرف هزینه های جانبی و بیشتر باشد.

دیتا سنتر و مخابرات: یکی دیگر از کاربردهای مهم ماژول SFP این است که از آن می توان در مراکز داده و مخابرات و … برای انجام فرایندهایی مانند اتصال سرور به سوئیچ  (Server to switch) و سوئیچ به سوئیچ (switch to switch) استفاده کرد. همچنین کاربرد دیگر این ماژول در شبکه های مخابراتی برای برقراری ارتباطات مختلف از جمله Metro Ethernet، SDH، و  DWDM   و … مورد استفاده قرار می گیرد.

سیستم های نظارت تصویری: در سیستم های نظارت تصویری و همچنین دوربین های مدار بسته مختلف و حرفه ای که نیاز به ایجاد و برقراری ارتباط پایدار در مسافت های طولانی وجود دارد، برای بهینه سازی فرایند انتقال داده ها، بهترین انتخاب استفاده از ماژول sfp خواهد بود. علاوه بر این، در شبکه های ذخیره سازی مختلف (Storage Area Network) و برای اتصال سوئیچ به سرور می توان از این ماژول ها استفاده کرد.

تفاوت های ماژول SFP و ماژول BiDi

با وجود این که تا این قسمت از مطلب به تعریف و بررسی ویژگی ها و کاربردهای ماژول های BiDi و SFP پرداختیم، بررسی تفاوت های این دو ماژول کمک می کند تا به صورت تخصصی تر بتوانید بر اساس نیاز و کاربرد مورد نظر، ماژول مناسب را خریداری کنید. به همین دلیل در جدول زیر تفاوت های این دو ماژول را بررسی کرده ایم.

جمع بندی

در این مطلب به بررسی کامل ویژگی ها، تعریف ماژول های SFP و BiDi و کاربردها و مزایای مخلتف هر کدام پرداختیم . با مطالعه این مطلب می توانید به صورت کامل با ویژگی ها و عملکرد هر ماژول آشنا شده و سپس بر اساس نیاز و کاربرد و بودجه مورد نظرتان، بهترین را انتخاب و خریداری کنید. همچنین برای کسب اطلاعات بیشتر می توانید با کارشناسان شرکت مکسا که به عنوان یکی از شرکت های پیشرو در زمینه عرضه و فروش انواع تجهیزات کنترل تردد، سیستم های نظارتی و دوربین های مدار بسته فعالیت می کند، در تماس باشید. این شرکت لیست و تعداد قابل توجهی از ماژول های ذکر شده را پوشش می دهد و با وارد شدن به سایت شرکت مکسا می توانید محصولات مورد نظرتان را انتخاب و خریداری کنید.

سوالات متداول پیرامون تفاوت های ماژول SFP و ماژول BiDi

تفاوت های اصلی ماژول های SFP و BiDi چیست؟

ماژول SFP برای هر لینک به تار فیبر نیاز دارند، در صورتی که ماژول BiDi از یک تار فیبر به صورت همزمان برای ارسال و دریافت داده ها به صورت همزمان استفاده می کند.

در چه شرایطی بهتر است که از ماژول SFP استفاده کنیم؟

در شرایطی که تعداد فیبر کافی در اختیار دارید یا قصد دارید که از تعداد تجهیزات استاندارد با هزینه کم تر استفاده کنید، بهترین انتخاب استفاده از ماژول SFP خواهد بود.

آیا ماژول های SFP و BiDi را به صورت ترکیبی و همزمان استفاده کرد؟

خیر. روش انتقال اطلاعات و داده ها در این دو ماژول با یک دیگر متفاوت بوده و برای این که دو ماژول کارکرد صحیح و مناسبی داشته باشد، باید از دو نوع ماژول هم نوع استفاده کرد.

تفاوت های بین ماژول BiDi و SFP از نظر سرعت و عملکرد و … چیست؟

این دو ماژول از نظر عملکرد و سرعت تفاوتی با یک دیگر ندارند و هر دوی آن ها از سرعت ‌های مشابه 1 گیگابیت، 5 گیگابیت و 25 گیت و از مسافت ‌های مختلف  10km، 40 کیلومتر و 80 کیلومتر پشتیبانی می کنند.

از نظر پایداری در انتقال داده ها کدام یک از ماژول ها عملکرد بهتری دارد؟

هر دو ماژول قابل اطمینان بوده و عملکرد مناسبی دارند. اما ماژول SFP به دلیل طراحی ساده تر، کاربرد متداول تری داشته و جز ماژول های پایدارتر محسوب می شود.
