معرفی کامل تجهیزات دوربین مداربسته +  کاربرد انواع تجهیزات دوربین مدار بسته

امروزه دوربین های مداربسته از مهم ترین الزامات برای برقراری امنیت و نظارت کامل به حساب می آیند و در بسیاری از اماکن مورد استفاده قرار می گیرند. یکی از موارد مهم در رابطه با این دوربین ها استفاده از تجهیزات جانبی برای نصب، راه اندازی و بهبود عملکرد آنهاست. این تجهیزات شامل مجموعه ای از دستگاه ها، اتصالات، قطعات و لوازم جانبی هستند که به طریق مختلف در یک سیستم نظارت تصویری به کار گرفته می شوند. برخی از این تجهیزات جز تجهیزات ضروری دوربین مدار بسته هستند و وجود آن ها برای نصب و راه اندازی دوربین الزامی است اما برخی دیگر از این تجهیزات صرفا برای افزایش قابلیت های دوربین مورد استفاده قرار می گیرند و وجود آن ها برای عملکرد دوربین الزامی نیست. در ادامه این مقاله ضمن آشنایی با مهم ترین تجهیزات جانبی دوربین مدار بسته و کارایی آنها، از قیمت تجهیزات دوربین مدار بسته و نحوه خرید مطمئن این تجهیزات آگاه خواهید شد.

بیشتر بخوانید: خرید و قیمت انواع دوربین مداربسته

تجهیزات لازم برای دوربین مدار بسته شامل چه مواردی می شود؟

برای خرید تجهیزات دوربین مدار بسته برای یک سیستم نظارتی خاص در ابتدا باید با تمام تجهیزات دوربین مدار بسته و کاربرد آن ها آشنا شوید. انواع تجهیزات دوربین مدار بسته باید متناسب با نوع دوربین و قابلیت های آن و نیز بر اساس نیازهای نظارتی کاربر تهیه شوند. این تجهیزات شامل موارد بسیار متنوعی هستند که هریک کاربرد منحصر بفردی دارند. تعدادی از این تجهیزات برای انواع دوربین یکسان هستند و برخی از آن ها بسته به نوع دوربین و سیستم عملکردی آن تنها برای دوربین های خاصی قابل استفاده هستند. لیست تجهیزات دوربین مدار بسته شامل موارد زیر است :

دستگاه dvr یا nvr دوربین مدار بسته

به طور کلی دوربین های مدار بسته از نظر نحوه ضبط و انتقال تصاویر به دو دسته آنالوگ و تحت شبکه تقسیم می شوند. دوربین های آنالوگ داده ها را از طریق سیگنال های آنالوگ منتقل میکنند ولی دوربین های تحت شبکه داده ها را از طریق سیگنال های دیجیتال منتقل می کنند. دستگاه ضبط و پخش تصویر یکی از مهم ترین تجهیزات دوربین مدار بسته به حساب می آید که وجود آن برای نصب و راه اندازی دوربین ضروری است. این دستگاه در دوربین های آنالوگ دستگاه dvr نام دارد.همچنین،  دستگاهی که ضبط و مدیریت تصاویر در سیستم های نظارتی تحت شبکه را بر عهده دارد nvr نام دارد. این دستگاه ها وظایفی مانند ضبط تصاویر، پخش تصاویر زنده یا ضبط شده، تنظیمات ‌ویژگی های تصویر و…را در سیستم نظارتی بر عهده دارند.

کابل دوربین مداربسته کابل bnc و کابل شبکه ip

برای اتصال تجهیزات مختلف در یک سیستم نظارتی عموما از کابل ها و رابط ها استفاده می شود.  با توجه به انواع دوربین مدار بسته دو نوع کابل به نام های کابل شبکه ( ip ) و کابل کواکسیال در دسترس هستند. فیش BNC برای اتصال کابلهای کواکسیال در دوربین های مدار بسته آنالوگ استفاده میشود و وظیفه اتصال کابل RG59 به دوربین مدار بسته و دستگاه  DVR  را برعهده دارد. فیش های BNC در انواع مختلف لحیمی، پرسی و پیچی ساخته می شوند و با کابل های RG59، RG58 تا RG179 و RG316 سازگار هستند. کابلهای شبکه ی IP هم برای اتصال دوربین های تحت شبکه با دستگاه nvr  مورد استفاده قرار می گیرند.  لازم به ذکر است که برخی از دوربین های تحت شبکه می توانند به صورت وایرلس تصاویر و داده ها را انتقال دهند و نیازی به کابل آی پی ندارند.

دستگاه ذخیره ساز دوربین مدار بسته

 ذخیره سازی اطلاعات در هارد دیسک انجام می شود. دستگاه های dvr در دوربین های آنالوگ و دستگاه nvr  در دوربین های تحت شبکه وظیفه مدیریت داده ها و انتقال آنها به هارد دیسک را برعهده دارند. هارد دوربین مدار بسته در واقع محل اصلی ذخیره سازی اطلاعات است. هارد دیسک ها در برخی از دوربین های مدار بسته داخلی و در برخی دیگر خارجی هستند. با توجه به اینکه دوربین های مدار بسته به طور شبانه روزی و در تمام ایام  سال در حال ثبت و ذخیره سازی اطلاعات هستند نمی توان از هارد دیسک های معمولی برای این دوربین ها استفاده کرد، چون اگر هارد دیسک دوربین نتواند تصاویر ضبط شده را پخش کند و یا به دلیل پر شدن حجم و یا نواقص سخت‌افزاری تصویری را ضبط نکند، عملکرد سیستم حفاظتی به طور کلی مختل می شود. هارد دیسک مناسب برای دوربین مدار بسته باید دارای ظرفیت مناسب و همچنین ویژگی های سازگار با دوربین باشد. یکی از بهترین نمونه های هارد دیسک برای دوربین مدار بسته هاردهای بنفش هستند.

مانیتور دوربین مدار بسته یا نمایشگر تصویر

نمایشگر یا مانیتور دوربین برای پخش آنلاین یا باز پخش تصاویر از دوربین یا دستگاه های  dvr یا nvr  مورد استفاده قرار می گیرد. کیفیت مانیتور دوربین مدار بسته نقش مهمی در کیفیت نهایی تصاویر پخش شده دارد. در زمان خرید مانیتور با این نکته توجه شود که Resolution نمایشگر باید با Resolution دوربین مداربسته سازگار باشد. در واقع، اگر کیفیت ضبط دوربین بالا باشد و نمایشگر رزولوشن ضعیفی داشته باشد و یا بالعکس، شما تصاویر شفاف و با کیفیتی نخواهید داشت.  به طور کلی مهمترین معیارها برای خرید نمایشگر مناسب برای دوربین مدار بسته شامل اندازه، کیفیت تصویر و تعداد سوکت لازم برای نصب دوربین های مدار بسته است.

رک یا محفظه دوربین مداربسته

رک یکی از تجهیزات اختیاری دوربین مداربسته است که به منظور حفاظت از قطعات مختلف دوربین مورد استفاده قرار می گیرد. رک های دوربین مدار بسته در واقع محفظه های استانداردی هستند که از آسیب به قطعات دوربین جلوگیری می کنند. رک ها در دو نوع  ایستاده و دیواری عرضه می شوند. رک های دیواری همانطور که از نامشان پیداست برای اتصال به دیوار مناسب هستند و اندازه ای بین 4 تا 12 یونیت با عمق 45 تا 60 سانتی متر دارند. رک های ایستاده گونه دیگر رک دوربین مدار بسته هستند که روی زمین قرار می گیرند. این مدل رک معمولا در اندازه های 16 تا 47 یونیت و با عمق 60، 80 یا 100 سانتی متر تولید می شود و دارای در افقی و در برخی مدل ها درهای جانبی است.

مودم یا سوئیچ دوربین مدار بسته

مودم به طور اختصاصی از تجهیزات دوربین مدار بسته تحت شبکه به حساب می آید. برخی از دوربین های مدار بسته تحت شبکه هم با کابل های فیزیکی و هم به صورت وایرلس داده ها را منتقل می کنند. جهت اتصال وایرلس این دوربین ها به اینترنت از مودم یا سوئیچ استفاده می شود.

سرور دوربین مدار بسته

در مراکز اداری که برای ذخیره و انتقال حجم زیادی از داده نیاز به ایجاد شبکه وجود دارد از سرور استفاده میشود. سرور در واقع یک کامپیوتر مرکزی است که یکی از تجهیزات جانبی دوربین مدار بسته به حساب می آید و توان پردازشی زیادی دارد. سرورها جز تجهیزات اختیاری دوربین مدار بسته هستند و می توانند جایگزین دستگاه nvr شوند.

لنز دوربین مدار بسته

لنزها از مهم ترین تجهیزات دوربین مدار بسته هستند و نقش مهمی در عملکرد دوربین دارند. لنز دوربین قطعه ای است که نور دریافتی را برای تشکیل تصویر روی حسگر یا سنسور متمرکز می کند.  لنز دوربین باید با توجه به محیطی که دوربین را نصب می کنید و میدان دید مورد نیاز برای نظارت بر محیط انتخاب شود.

پروژکتور مادون قرمز دوربین مدار بسته

دوربین های مدار بسته دارای دید در شب از ال ای دی های داخلی تولید کننده نور مادون قرمز برخوردار هستند. در برخی از دوربین های معمولی که قابلیت دید در شب ندارد و یا دوربین هایی که نور ال دی های داخلی آن ها برای تصویربرداری شفاف کافی نیست. از پروژکتورهای مادون قرمز استفاده میشود‌. پروژکتور دوربین مدار بسته با تولید نور مادون قرمز امکان دید در شب را فراهم می کنند. این پروژکتورها در اشکال و اندازه های مختلفی تولید می شوند و هر یک دارای برد تابش خاصی هستند.

میکروفن دوربین مداربسته، میکروفن داخلی و خارجی

برای ضبط و پخش صدا از طریق دوربین های مدار بسته این وسایل باید به میکروفون داخلی یا خارجی مجهز باشند. برخی از دوربین های مدار بسته دارای میکروفن داخلی هستند و برخی قابلیت نصب میکروفن خارجی را دارند. میکروفون ها از تجهیزات اختیاری دوربین مدار بسته به حساب می آیند و در انواع مختلفی از جمله سوزنی، گلفی، جعبه ای و… در دسترس هستند. با افزودن میکروفون به دوربینی که دارای میکروفون داخلی نیست می توان از آن برای نظارت صوتی استفاده کرد.

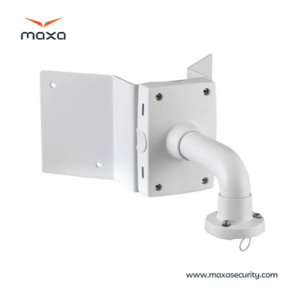

پایه دوربین مداربسته / ‌نگهدارنده دوربین

پاشه دوربین مداربسته نگهدارنده دوربین مدار بسته برای نصب دوربین مدار بسته در بخش های مختلف محیط کاربرد دارد. به طور مثال زمانی که میخواهید دوربین را به دیوار نصب کنید می توانید به کمک یک نگهدارنده یا استند دوربین مدار بسته، آن را به راحتی در محل مورد نظر نگه دارید.

بالن تصویر دوربین مدار بسته

بالن تصویر زمانی که به دلیل فاصله زیاد تا نمایشگر از پردازنده کیفیت تصویر افت می کند، مورد استفاده قرار می گیرد. با نصب بالن تصویر در مسیر کابل های کواکسیال برای دوربین های آنالوگ و دستگاه اترنت در مسیر کابل های ip در دوربین های تحت شبکه می توان کیفیت تصویر را افزایش داد.

منبع تغذیه یا آداپتور در دوربین مدار بسته

آداپتور دوربین مدار بسته برای تبدیل ولتاژ برق شهری به ولتاژ مورد نیاز دوربین مدار بسته مورد استفاده قرار می گیرد. از آنجایی که دوربین های مدار بسته  با برق 12 ولت کار میکنند؛ تبدیل برق 220 ولت شهری به برق 12 ولت مورد نیاز برای تغذیه دوربین برعهده آداپتور است. آداپتور از تجهیزات اصلی دوربین مدار بسته است و معمولا با پکیج  دوربین ارائه می شود.

گرداننده خودکار دوربین مدار بسته

در بسیاری از موقعیت ها برای نظارت کامل بر محیط، دوربین مدار بسته باید در جهات مختلف بچرخد. گرداننده خودکار دوربین مدار بسته ضمن نگه داشتن دوربین در محل نصب به چرخش خودکار دوربین در جهت های مختلف کمک می کند. استفاده از گرداننده خودکار دوربین مداربسته با افزایش شعاع دید دوربین به حفظ امنیت محیط کمک می کند و کاربر را از نصب دوربین های اضافی برای پوشش دادن تمام محیط بی نیاز می کند.

تفاوت تجهیزات دوربین مدار بسته تحت شبکه و تجهیزات دوربین مداربسته آنالوگ در چه اقلامی است ؟

یکی از تفاوت های مهم دوربین مدار بسته تحت شبکه و دوربین مداربسته آنالوگ نوع تجهیزات   جانبی این دوربین هاست.  دوربین های تحت شبکه و آنالوگ از نظر نوع  دستگاه ذخیره کننده تصویر که در دوربین های تحت شبکه nvr و در دوربین های آنالوگ dvr است و همچنین  نوع کابل ها و اتصالات متفاوت هستند.  کابل مورد استفاده  برای دوربین آنالوگ کابل کواکسیال و برای دوربین های تحت شبکه کابل آی پی است. همچنین به دلیل کیفیت بالای تصاویر دوربین ip، این دوربین ها  نیاز به فضاهای ذخیره سازی بیشتری دارند، بنابراین فضای هارد دیسک این دوربین ها معمولا بیشتر است. از نظر سایر تجهیزات جانبی هم باید گفت در بسیاری از مواقع تجهیزات اضافی که به دوربین آنالوگ افزوده می شود در دوربین های آی پی به صورت داخلی وجود دارد به طور مثال اکثر دوربین های تحت شبکه دارای میکروفون داخلی هستند.

تجهیزات جانبی دوربین مدار بسته را از چه مراکزی تهیه کنیم ؟

 تجهیزات با کیفیت برای دوربین مدار بسته هم در کیفیت و کارایی دوربین تاثیر گذارند و هم در مدیریت هزینه ها نقش دارد. بنابراین انتخاب یک مرکز فروش دوربین مدار بسته که اجناس باکیفیت و قیمت مناسب ارائه دهد از اهمیت بالایی برخوردار است. برای انتخاب بهترین تجهیزات دوربین مدار بسته در ابتدا باید اطلاعات کافی در مورد این تجهیزات و کاربرد آن ها داشته باشیم و با شناسایی دقیق نیازهای نظارتی خود لیستی از تجهیزات مورد نیاز تهیه کنیم. سپس می توانیم تجهیزات مورد نظر خود را از یک مرکز معتبر خریداری کنیم. تعداد زیادی شرکت تجهیزات دوربین مدار بسته معمولا در اکثر شهرها نمایندگی فعال دارند. برای خرید تجهیزات با کیفیت و قیمت مناسب بهتر است به نمایندگی های مجاز شرکت های تجهیزات دوربین مدار بسته یا مراکز فروش معتبر مراجعه کنید.

لیست قیمت تجهیزات دوربین مدار بسته

قیمت یکی از مهمترین فاکتورها برای خرید هر کالایی است.برخی از تجهیزات جانبی همراه با پکیج دوربین عرضه می شوند ولی برخی دیگر باید از مراکز فروش تجهیزات دوربین مدار بسته خریداری شوند. قیمت تجهیزات دوربین مداربسته به پارامترهای مختلف از جمله نوع تجهیز، برند سازنده ، قابلیت ها و دوام و ماندگاری آن بستگی دارد. علاوه بر این قیمت انواع تجهیزات دوربین مدار بسته به فاکتورهای دیگری مانند میزان عرضه و تقاضا هم بستگی دارد. به طور مثال ممکن است قیمت تجهیزات دوربین مدار بسته در اصفهان با قیمت دوربین مدار بسته در شیراز یا تبریز متفاوت باشد.در ادامه لیست قیمت تجهیزات دوربین مدار بسته درج شده است تا از قیمت انواع مختلف این تجهیزات آگاه شوید.

سوالات متداول

در ادامه به چند سوال متداول پیرامون تجهیزات دوربین مداربسته خواهیم آرد.

منظور از تجهیزات ایمنی دوربین مدار بسته چیست؟

منظور از تجهیزات ایمنی دوربین مدار بسته تجهیزاتی است که در حفظ ایمنی و جلوگیری از آسیب به دوربین مدار بسته نقش دارند. این تجهیزات شامل مواردی مانند رک دوربین مدار بسته، آداپتور و… هستند.

آیا دوربین مدار بسته با تجهیزات کامل به فروش می رسد؟

خیر پکیج دوربین مدار بسته شامل تنها تعدادی از تجهیزات ضروری مانند آداپتور، دستگاه dvr و کابل ها همراه با دوربین عرضه می شوند اما تجهیزاتی  مانند میکروفن، رک، گرداننده و… اختیاری هستند و همراه با پکیج دوربین عرضه نمی شوند.

آیا سنسور جر تجهیزات دوربین مدار بسته است؟

سنسور یا حسگر قطعه ای است که وظیفه تبدیل نور دریافتی توسط لنز به سیگنال های الکتریکی را دارد. سنسور در همه دوربین های مدار بسته دیده می شود و جز قطعات داخلی دوربین به حساب می آید.

جمع بندی

تجهیزات و لوازم جانبی دوربین مدار بسته شامل تعدادی از قطعات، اتصالات و لوازم هستند که وجود برخی از آن ها برای نصب و راه اندازی دوربین اجباری است. برخی دیگر از این تجهیزات تنها جهت بهبود کارایی و افزودن قابلیت های اضافی به دوربین مورد استفاده قرار می گیرند. از آنجایی که خرید این تجهیزات باید با توجه به نیازهای نظارتی در محل نصب دوربین انجام شود آگاهی از عملکرد هریک از آن ها قبل از نصب دوربین مدار بسته الزامی است. در این مقاله لیستی از مهم ترین تجهیزات دوربین مداربسته شامل دستگاه ذخیره ساز، هارد دیسک، رک، آداپتور، سرور، مودم و… معرفی شد. هر یک از این تجهیزات دارای کارایی و عملکرد منحصر به فرد هستند و قابلیت خاصی به دوربین مدار بسته اضافه می کنند.
