دوربینهای مداربسته از اجزا و بخشهای مختلفی تشکیل میشوند و دوربینهای پیشرفته به دلیل بهره بردن از اجزای بیشتر دارای قابلیتهای مهمتری هستند. سنسور یکی از مهمترین اجزای تشکیلدهنده دوربین مداربسته است که نور را به سیگنال الکتریکی تبدیل میکند و این سیگنالها نیز به تصویر دیجیتال تبدیل میشوند تا در نهایت روی مانیتور یا سیستم ضبط قابلپخش باشند. 2 نوع اصلی سنسور در دوربینهای مداربسته CCTV عبارتاند از CMOS و CCD. ویژگیهای این دو نوع حسگر با هم متفاوت هستند؛ به همین دلیل از آنها در دوربینهای مختلفی استفاده میشود.
انواع سنسور دوربین مداربسته تعیینکننده کیفیت، وضوح تصویر، رزولوشن، میزان مصرف انرژی، نمایش جزئیات تصویر و… هستند. بااینوجود کسب اطلاع از سنسورهای دوربین مداربسته و ویژگیهای آنها برای کاربران بسیار مهم است. زیرا در صورت شناخت حسگرها و آشنایی باقابلیتها و ویژگیهای آنها میتوانید دوربین مداربسته را متناسب با نیاز، شرایط و محیطی که قصد تصویربرداری و نظارت آن را دارید، خریداری کنید. پس اگر قصد خرید دوربین مداربسته دارید یا به هر دلیل دیگری میخواهید با سنسورهای دوربین آشنا شوید، با ما تا انتهای این مطلب که توسط شرکت مکسا تهیه شده است، همراه بمانید.
بیشتر بخوانید: خرید انواع دوربین مداربسته و دوربین امنیتی نظارتی
معرفی جایگاه سنسور دوربین مداربسته
جایگاه سنسور پشت لنز دوربین مداربسته است و نصب صحیح آن اهمیت بسیار زیادی دارد؛ زیرا اگر سنسور بهدرستی در جای خود قرار نگیرد، تصاویر تار میشوند و شفافیت آنها از بین میرود. به همین دلیل سنسور باید بهدرستی در جایگاه خود قرار گیرد تا کیفیت تصویر تضمین شود. در واقع کیفیت تصویر دوربین مداربسته به میزان زیادی وابسته به نوع و اندازه سنسور است.
معرفی سنسور CCD دوربین مداربسته
Ccd مخفف عبارت Charge-Coupled Device است و یکی از 2 نوع اصلی سنسورهای تصویر در دوربین مداربسته محسوب میشود. سنسور CCD یا Charge-Coupled Device نورهای دریافت شده از لنز را به بار الکتریکی تبدیل میکند و سپس این بارهای الکتریکی را به شکل سریالی به مدارهای پردازش تصویر ارسال میکند. سنسور CCD بر اساس ساختاری که از آن برخوردار است، موجب میشود تا تصاویر کیفیت بالا و نویز بسیار کمی داشته باشند. به همین دلیل سنسور CCD برای مواقعی که به کیفیت تصویر بالا و دقت رنگ زیاد نیاز است، به کار برده میشود. بهصورت کلی از سنسور CCD برای دوربینهای حرفه ای استفاده میشود.
مزایای حسگر CCD
| افزایش کیفیت تصویر | کاهش نویز و افزایش وضوح تصویر |
| ارائه عملکرد خوب در نور کم | تولید رنگهای دقیق و طبیعی در تصویر |
| توانایی بالا در تشخیص جزئیات تصویر |
معایب حسگر CCD
| افزایش میزان مصرف برق | سرعت پایین برای برخی از کاربردها |
| بالاتر بودن هزینه دوربینهای مجهز به CCD |
معرفی سنسور CMOS دوربین مداربسته
CMOS مخفف عبارت Complementary Metal-Oxide Semiconductor است. CMOS بهعنوان یکی از 2 سنسور اصلی دوربین مداربسته شناخته میشود که از نظر میزان اهمیت داشتن، در کنار سنسور CCD قرار می گیرد. سنسور CMOS نقش بسیار مهمی در تبدیل نور به سیگنال دیجیتال دارد و باعث تشکیل تصویر میشود. در گذشته سنسور CMOS نسبت به CCD کیفیت تصویر پایین تری ارائه می داد؛ اما اکنون این سنسور از CCD پیشی گرفته است و برای طراحی دوربینهای مدرن بیشتر از CMOS استفاده میشود. حسگر دوربین مداربسته CMOS توانایی پردازشی بالایی دارد و برای ضبط ویدئو با سرعت بالا بسیار مناسب واقع میشود.
مزایای حسگر CMOS
| کاهش میزان مصرف انرژی | برخورداری از اندازه کوچک |
| برخورداری از قیمت پایین و مقرونبهصرفه | انعطافپذیر بودن سنسور CMOS |
| سرعت بیشتر خواندن تصویر | ارائه کیفیت تصویری بالاتر از سنسور CCD |
معایب حسگر CMOS
| ایجاد نویز تصویر زیاد در شرایط کمنور | واکنش نامناسب و چالشبرانگیز به نورهای شدید یا کنتراست بالا |
بیشتر بخوانید: دوربین داهوا | قیمت دوربین مداربسته داهوا Dahua
معرفی سنسور BSI در CCTV
BSI مخفف عبارت Backside-Illuminated است و نوعی سنسور است که برای شرایط نوری ضعیف طراحی شده است. لایههای الکترونیکی حسگر BSI به نحوی طراحی شده است که نور بهسادگی بتواند به سطح فعال سنسور برسد. در واقع سنسور bsi نور را از پشت تراشه دریافت میکند و به این شکل میتواند مقدار نور بیشتری جمعآوری کند تا کیفیت تصویر بیشتر باشد و جزئیات به شکل واضحتری قابل رویت باشند. علاوه بر این موارد، عملکرد حسگر bsi در کاهش نویز تصویر در شرایط کمنور نیز مؤثر واقع میشود.
مزایای حسگر BSI
| ارائه کیفیت تصویری بهتر در نور کم | کاهش نویزهای دیجیتال |
| ارائه تصویر روشن و دقیق و افزایش حساسیت نوری | کمک به افزایش کیفیت دوربینها یا لنزهای کوچک |
| برخورداری از وضوح تصویر بهتر | ثبت رنگها بهصورت بسیار طبیعیتر |
معایب حسگر BSI
| نیاز بهصرف هزینه بیشتر |

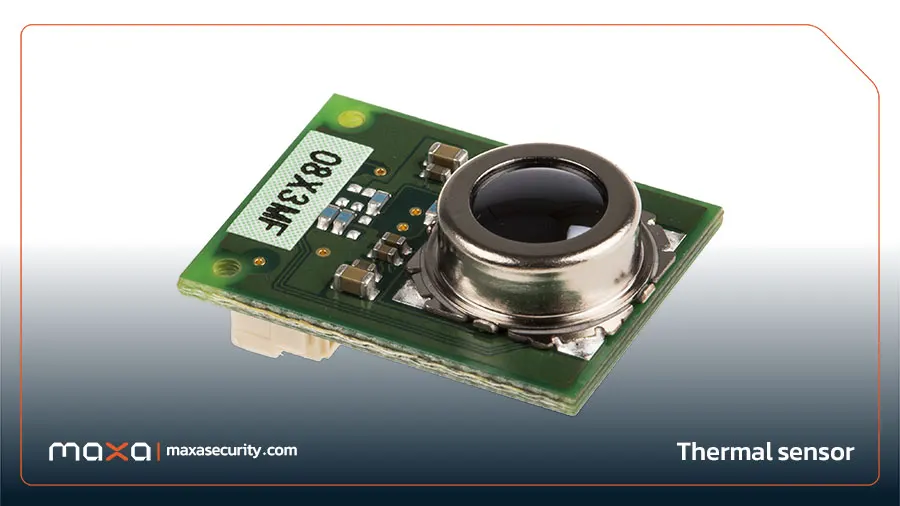

معرفی سنسور Thermal در دوربین مداربسته
حسگر ترمال یا حرارتی بهگونهای است که تصویربرداری را بر اساس تفاوتهای حرارتی انجام میدهد. این تکنیک تصویربرداری برای تشخیص اشیا در تاریکی یا تصویربرداری در شرایط خاص که نور مرئی محدودی دارند، بسیار مناسب است. بهعبارتدیگر، سنسور حرارتی بهجای نور از تابش حرارتی اجسام برای تصویربرداری استفاده میکند. حسگر THERMAL انرژی مادونقرمز را تشخیص میدهد و آن را به تصویر تبدیل میکند. بااینوجود دوربینهای مجهز به حسگر حرارتی میتوانند حتی در محیطهای نور کم، پر دود یا شرایط نوری ضعیف نیز تصاویر واضحی را ثبت و ضبط کنند.
مزایای حسگر Thermal
| تشخیص دمای اشیا | ارائه تصاویر باکیفیت و واضح |
| کشف انسان یا حیوان مخفی شده | عدم تأثیرپذیری از نور |
| ارائه تصویر در تاریکی مطلق | تشخیص حرکت اشیا، انسان یا حیوان |
| تشخیص حیوان و انسان در شرایط آبوهوایی نامناسب | کاهش هزینههای اجرایی |
| کمک به افزایش امنیت | امکان استفاده از این قابلیت برای مستندسازی |
| ایجاد شرایط مناسب برای نظارت گسترده بر محیط | جلوگیری از آتشسوزی در محیط |
معایب حسگر Thermal
| عدم تشخیص هویت افراد | عدم توانایی تصویربرداری از اجسام یا اشیای پشت شیشه یا درون آب |
| رزولوشن پایین |
بیشتر بخوانید: دوربین حسگر حرارتی مداربسته (Thermal CCTV)
معرفی سنسور Low Light / Starlight Sensors
حسگر استار لایت که به آن Starlight sensor نیز میگویند، نوعی سنسور پیشرفته است که به کمک آن دوربینهای مداربسته میتوانند در شرایط کمنور یا تاریک نیز تصاویر واضح و رنگی ثبت کنند. در نتیجه به کمک سنسور استار لایت میتوان حتی در شرایط کمنور و تاریک نیز جزئیات تصویر را ثبت کرد. حسگر استار لایت حساسیت زیادی به نور دارد و مقدار نور بیشتری را در مقایسه با سنسورهای معمولی جذب میکند. لازم به ذکر است که دوربینهای مجهز به سنسور استار لایت نیازی به مادونقرمز ندارند و مانند شبکیه چشم انسان عمل میکنند.
🔶 بیشتر بخوانید: تکنولوژی تشخیص انسان | Human Detection دوربین مداربسته
مزایای حسگر Low Light / Starlight Sensors
| امکان تصویربرداری در شب بدون مادونقرمز | ارائه تصاویر واضح و شفاف |
| تصویربرداری در شرایط نوری ضعیف | ارائه تصاویر باکیفیت |
| ارائه تصویرهای رنگی در نور کم | ایجاد امنیت بیشتر در محیط |
| شناسایی جزئیات در نور کم |
معایب حسگر Low Light / Starlight Sensors
| قیمت بالا | عملکرد ضعیف در نور زیاد |
| امکان افت کیفیت تصویر در محیطهای پر نویز | نیاز به اجرای تنظیمات دقیق و تخصصی |
| عدم تفکیک اجزای تصویر در حرکت |

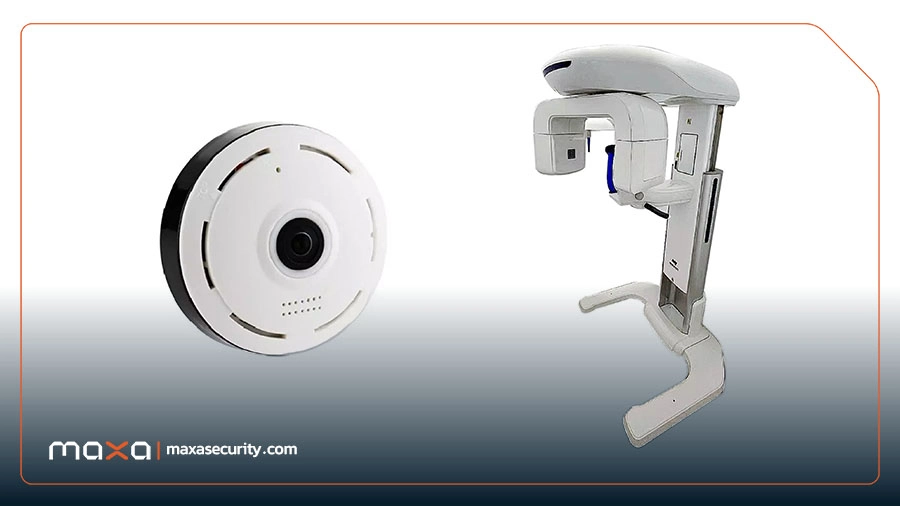

معرفی سنسور Panoramic Sensors
حسگر پانورامیک که به آن PANORAMIC SENSORS نیز گفته میشود، نوعی فناوری پیشرفته است که نقاط کور تصویر دوربین را کاهش میدهد و محیط را به شکل گستردهتری تحت پوشش تصویری قرار میدهد. زاویه دید ایجاد شده برای دوربینهای مداربسته توسط سنسور پانورامیک حدود 180 الی 360 درجه است. استفاده از حسگر پانورامیک در دوربین هایی که چند لنز دارند یا لنز FISHEYE بسیار رایج است.
مزایای حسگر Panoramic Sensors
| پوشش وسیعتر فضای موردنظر | عدم وجود نقطه کور در تصویر |
| کاهش هزینههای نظارتی | حفظ یکپارچگی تصاویر |
| ارائه تصاویر با زاویه دید 360 درجه |
معایب حسگر Panoramic Sensors
| نیاز به پردازنده قوی برای پردازش و نمایش | رزولوشن و کیفیت تصویری پایین در تصاویر 360 درجه |
مقایسهٔ حسگرهای cctv
| ویژگیها | حسگر CCD | حسگر CMOS |
| اندازه سنسور | بزرگ | کوچک |
| رزولوشن | بالا | مناسب و بهبودیافته |
| حساسیت نوری | مناسب | نسبتاً ضعیف |
| دینامیک رنج | بالا | پایین و روبهبهبود |
| نسبت سیگنال به نویز (SNR) | بالا | پایین و روبهبهبود |
| سرعت فریم Frame Rate | پایین و حدود 15 الی 30 فریم در ثانیه | بالا و بیش از 120 فریم در ثانیه |
سؤالات متداول
چه تکنولوژیهایی در سنسور CMOS موجب ضبط تصاویر رنگی در نور کم میشوند؟
سنسورهای جدید CMOS از تکنولوژیها و فناوریهای پیشرفتهای برخوردار هستند. WDR نوعی فناوری بسیار کاربردی در دوربینهای مداربسته است که از طریق آن در دوربینهایی که سنسور CMOS دارند، امکان تصویربرداری رنگی در نور کم فراهم میشود. WDR از قابلیتهای دیگری نیز برخوردار است و موجب تصحیح اختلاف سطح نوری در محیط میشود تا تضاد نوری محیط موجب افت کیفیت تصاویر نشود.
تکنولوژیهای جدید مؤثر در عملکرد سنسور دوربین مداربسته چه هستند؟
- WDR:تصحیح اختلاف سطح نوری و ایجاد تصاویر رنگی در نور کم
- BLC: جبران نور پسزمینه و ایجاد وضوح تصویر بیشتر
- 3D DNR: کاهش نویز دیجیتال در محیطهای کمنور
رایجترین اندازه حسگر در دوربین مداربسته چهقدر است و چه تأثیری بر کیفیت تصویر دارد؟
- سنسور 1.4 اینچی: کوچک ترین سایز حسگر و مناسب برای محیطهای عمومی
- سنسور 1/3 اینچی: رایجترین اندازه حسگر در دوربینهای مداربسته
- سنسور 1/2 اینچی: مناسب برای نظارت حرفه ای و ارائه تصاویر باکیفیت بسیار عالی
آیا تمامی فرایند تصویربرداری در دوربین مداربسته به عهده سنسور است؟
خیر تنها بخشی از فرایند تصویربرداری در دوربینهای مداربسته به عهده حسگر است و بخش دیگر عملیات پردازشی تصویر توسط CPU دوربین انجام میشود.
