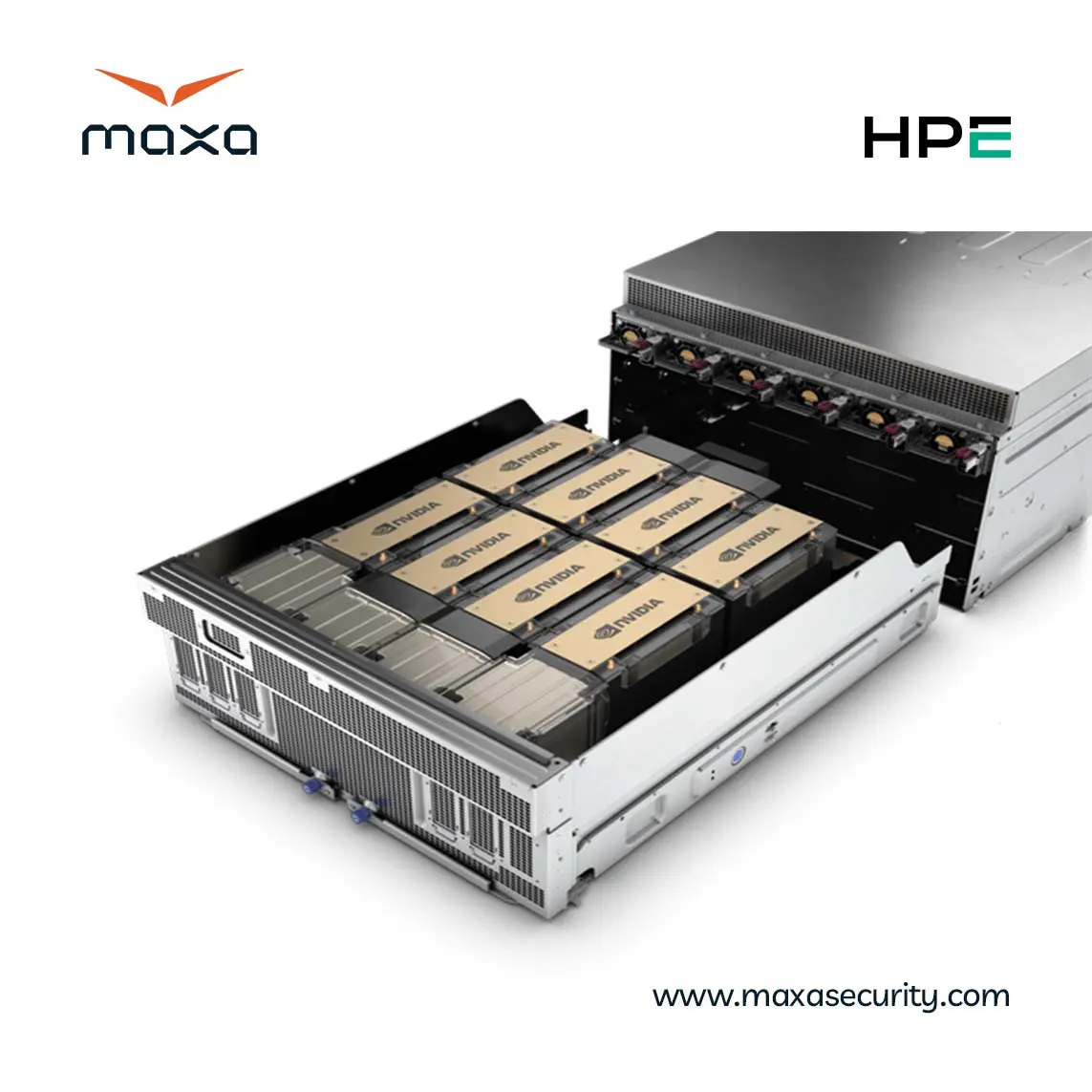

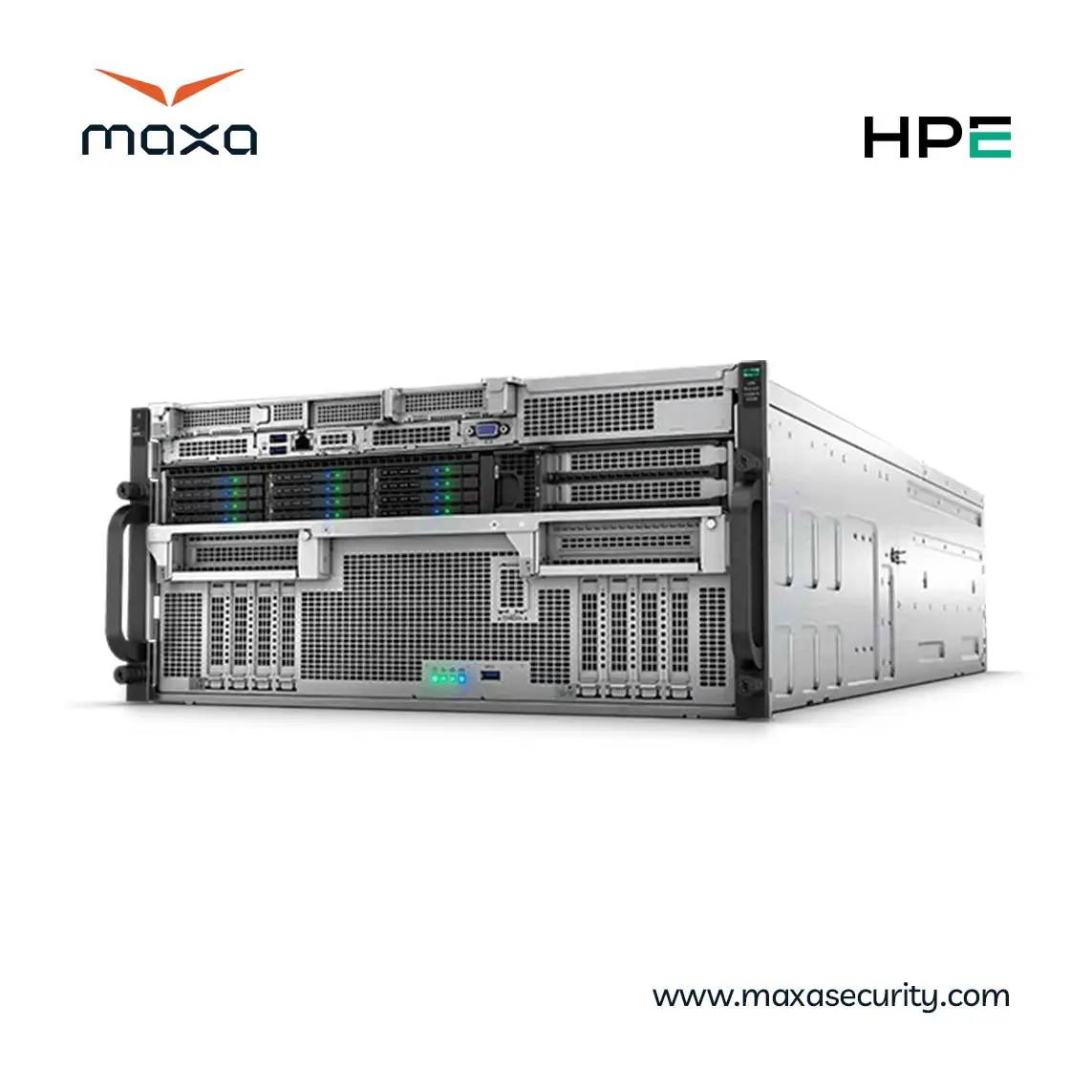

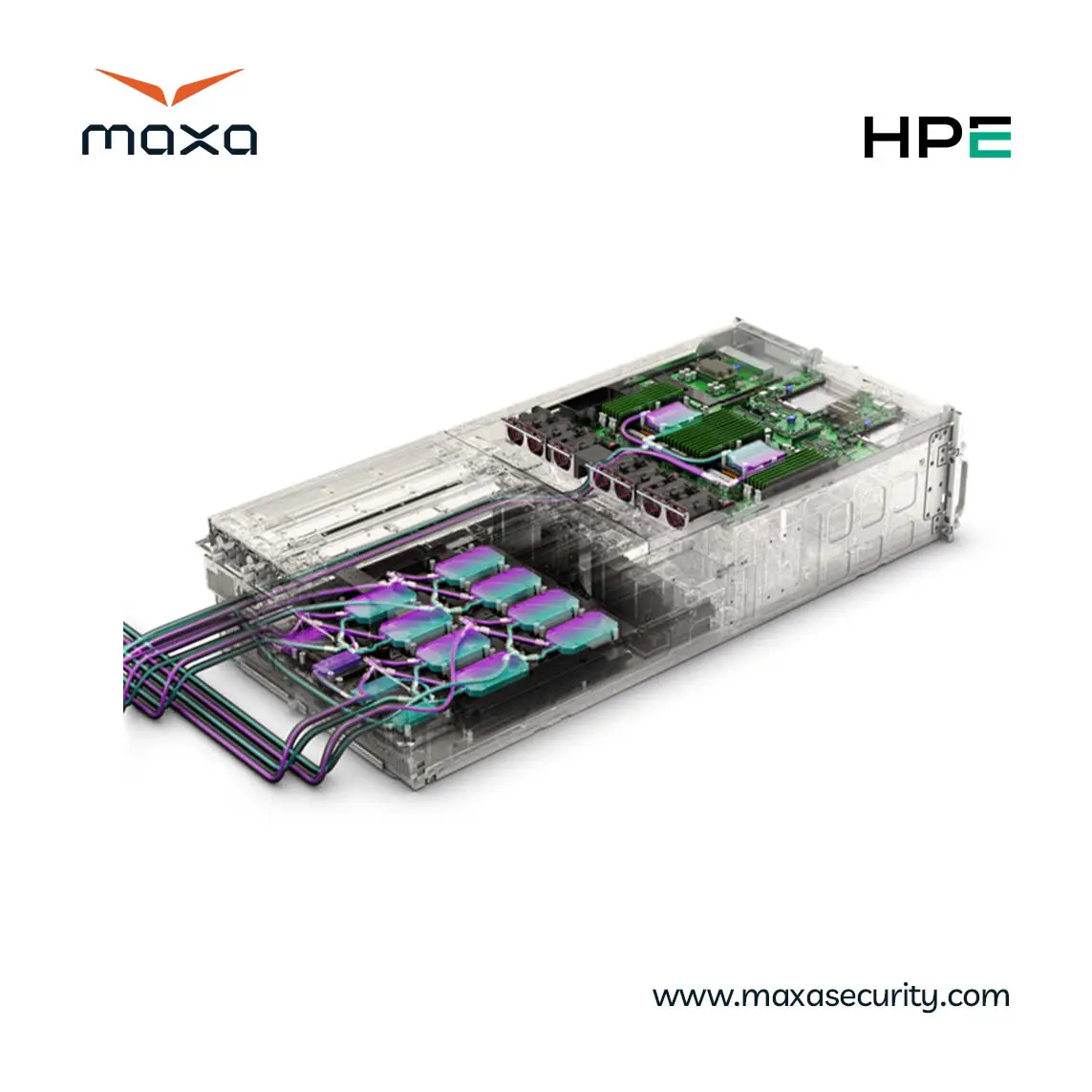

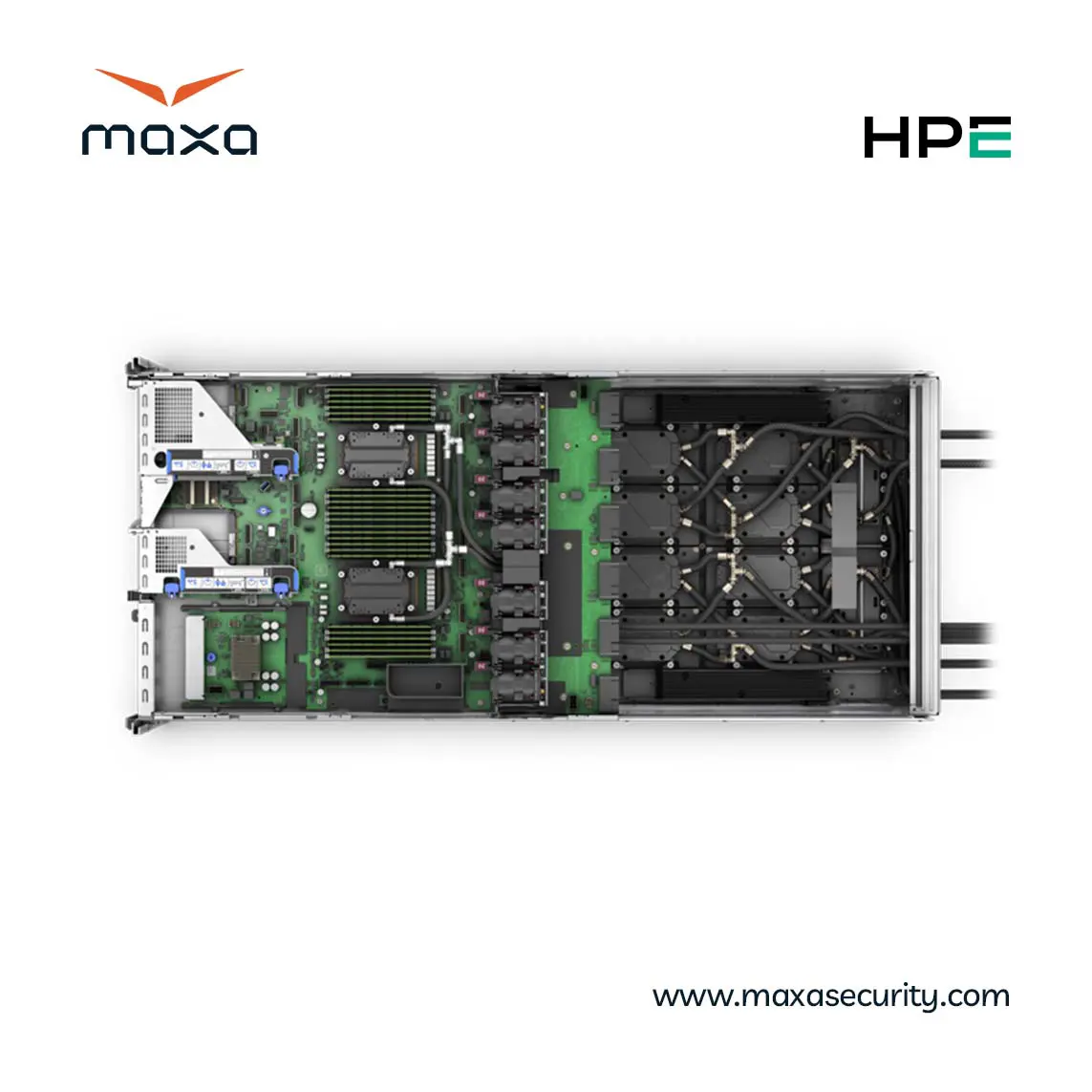

یکی از سرورهای بسیار پیشرفته و قدرتمند که برای بهینهسازی مدلهای هوش مصنوعی به کار برده میشود، سرور گرافیکی HPE مدل ProLiant Compute XD685 با ویژگیها و قابلیتهای جدید است. سرور XD685 از 8 پردازنده گرافیکی GPU تشکیل شده است که پردازندهها از نوع NVIDIA H200 SXM TENSORE CORE هستند. سیستم خنککننده سرور XD685 اچ پی ای از اهمیت زیادی برخوردار است؛ زیرا این سیستم خنککننده از پیشرفتهترین خنک کنندههایی است که برای سرورهای گرافیکی به کار میرود. در واقع خنککننده AIR COOLING و LIQUID COOLING در سرور گرافیکی XD685 به کار رفتهاند و خنکسازی دستگاه را به بهترین شکل انجام میدهند.

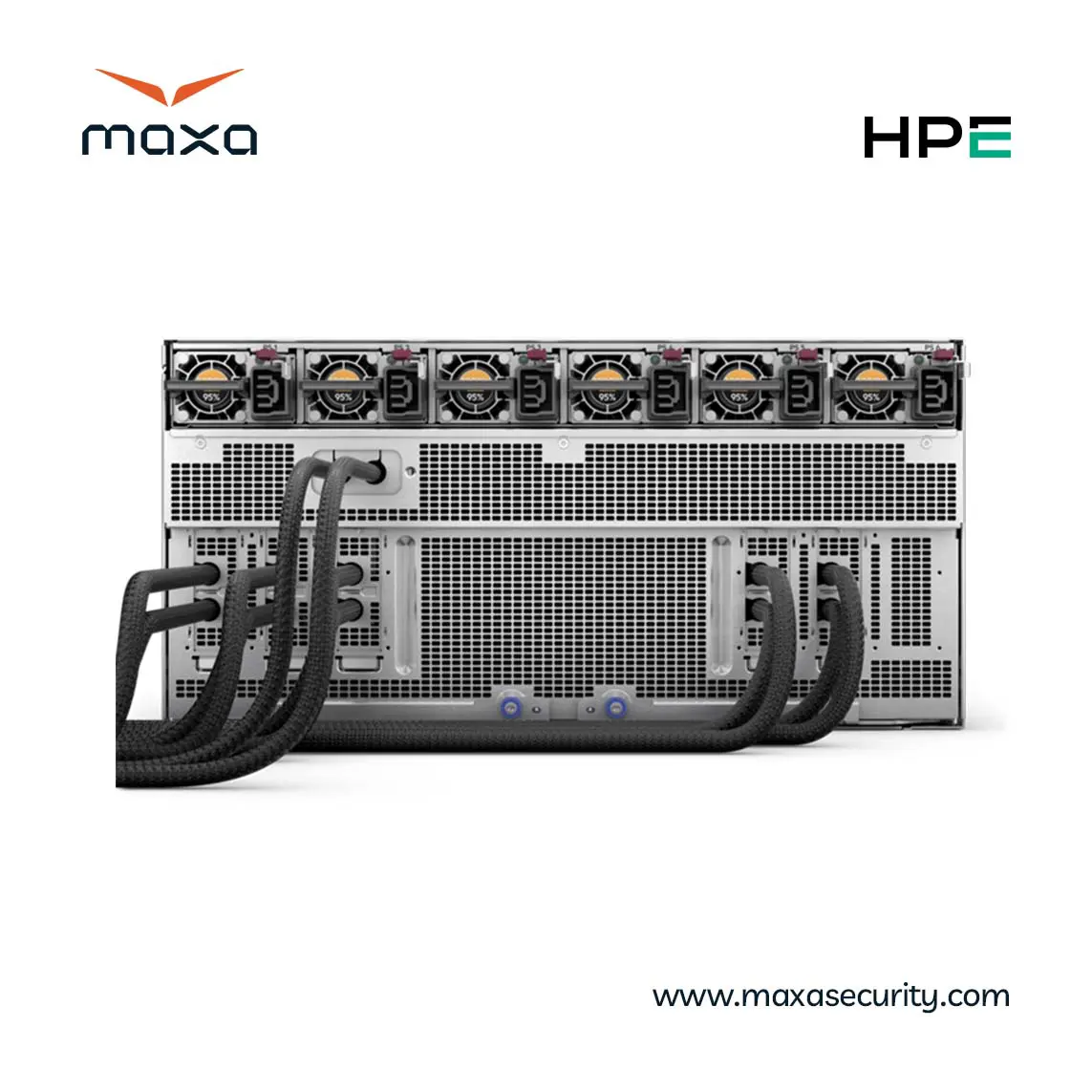

شاسی سرور XD685 از نوع فرم فکتور 6U است و کمپانی HEWLETT این سرور را به با فرم فکتور 6U طراحی کرده است تا شرایط آن برای سیستم خنککننده AIR COOLING مناسب باشد؛ اما درصورتیکه برای سرور از خنککننده هوا استفاده نشود و فقط خنککننده مایع برای آن به کار رود، میتوان از شاسی 5U نیز برای آن استفاده کرد. از دیگر مواردی که در خصوص سرور اچ پی ای XD685 باید به آن اشاره کنیم، حافظه ذخیرهسازی از نوع DDR5 6400 RDIMM است که از 12 بخش تشکیل شده است. در بخشهای بعدی به بررسی سایر ویژگیهای سرور گرافیکی HPE مدل XD685 نیز خواهیم پرداخت.
برخی از مهمترین ویژگیهای این سرور اچ پی ای مدل ProLiant Compute XD685 مواردی به شرح زیر هستند:
حفظ امنیت دادهها در سرورهای گرافیکی از اهمیت زیادی برخوردار است و کمپانی HEWLETT دراینخصوص برای سرورهای خود نظیر ProLiant Compute XD685 از فناوریهای امنیتی مختلفی استفاده کرده است. SILICON ROOT OF TRUST و ZERO TRUST از فناوریهای امنیتی هستند که در این سرور استفاده شدهاند. ZERO TRUST شرایطی را ایجاد میکند تا میانافزارهای اصلی سرور از هرگونه بدافزار و کدهای آلوده در امان باشد. از سوی دیگر، SILICON ROOT OF TRUST نقش بسیار مهمی در حفظ امنیت سرور XD685 دارد. SILICON ROOT OF TRUST سختافزاری است که کنترل امنیت را از پایینترین سطح یعنی تراشه آغاز میکند و باعث جلوگیری از نفوذ بدافزارها و کدهای مخرب میشود.
8 درایو ذخیرهسازی در سرور گرافیکی HPE مدل XD685 از نوع NVME هستند که قابلیت تعویض داغ یا HOT-SWAPPABLE در آن امکان پذیر است. HOT-SWAPPABLE بدین معنا است که در صورت بروز مشکل در درایوهای ذخیرهسازی میتوان بدون متوقف کردن سرور یا ایجاد وقفه برای تعویض آنها اقدام کرد. از سوی دیگر باید اشاره داشته باشیم که درایوهای NVME موجود در سرور XD685 از امکان توسعه نیز برخوردارند و با نصب کنترلرهای ذخیرهسازی میتوان از درایوهای اضافی نیز استفاده کرد.
|
|
|
|
|
|
| کشور تولید کننده | آمریکا |
|---|---|
| عرضه و فروش در ایران | دارد |
| اسلاتهای حافظه | 24 اسلات DIMM |
| نوع حافظه | DDR5 |
| درایوهای پشتیبانی شده | 8 درایو NVME |
| نوع درایوهای نوری | N/A |
| امنیت | HPE ILO6 |
| مدیریت زیرساخت | Server: HPE iLO6, BMC, Redfish APIs, 1GbE LAN (for BMC only) |
| منبع تغذیه | 6x 3000W @54V Titanium Plus (N+1), 200-277 VAC input. |
| اسلاتهای توسعه | 8x HHHL PCIe Gen5 x16, 3 x FHHL PCIe Gen5 x16 |
| کنترلرهای شبکه | 1 HPE SR932i-p Gen11 x32 Lanes 8GB Wide Cache PCI SPDM Plug-in Storage |
| کنترلرهای ذخیرهسازی | 1 HPE MR416i-p Gen11 x16 Lanes 8GB Cache PCI SPDM Plug-in Storage |
| گارانتی | دارد |
