میکسر تصویر بلک مجیک Blackmagic ATEM Mini | از مدل Pro تا غول سخت‌افزاری Extreme ISO G2

معرفی میکسر تصویر بلک مجیک Blackmagic ATEM Mini

در دنیای زیرساخت شبکه، سرور و سیستم‌های مانیتورینگ پیشرفته، انتقال اطلاعات بدون تأخیر (Zero-latency)، پایداری سیگنال تصویری و مدیریت منابع ورودی جزو حیاتی‌ترین فاکتورها به شمار می‌روند. همان‌طور که در طراحی شبکه‌های سازمانی و مانیتورینگ دوربین‌های حفاظتی به تجهیزاتی با قابلیت اتکای بالا نیاز داریم، در پروژه‌های پخش زنده، اتاق‌های کنترل  (NOC)، و سالن‌های کنفرانس نیز نیازمند دستگاهی سخت‌افزاری و اختصاصی هستیم که بتواند بار پردازش ویدئویی را بدون درگیر کردن منابع سرور به دوش بکشد.

خانواده میکسرهای صوت و تصویر Blackmagic ATEM Mini یک راهکار تمام‌سخت‌افزاری فوق‌العاده برای سوییچ، استریم و ضبط تصاویر باکیفیت است. این محصول در سه مدل ATEM Mini Pro، ATEM Mini Pro ISO  و مدل پرچمدار تازه معرفی‌شده یعنی ATEM Mini Extreme ISO G2  به بازار عرضه شده است تا نیازهای مختلف سطوح کاربری را پوشش دهد. در این مطلب، این سه عضو هم‌خانواده را از جنبه‌های فنی و زیرساختی کالبدشکافی می‌کنیم.

بیشتر بخوانید: خرید تجهیزات سالن همایش و تجهیزات سالن کنفرانس

۸ ویژگی فنی و کلیدی میکسرهای صوت و تصویر بلک مجیک ATEM Mini

• موتور استریم سخت‌افزاری مستقل (Hardware Streaming Engine): بدون نیاز به اتصال به کامپیوتر یا کارت کپچر جداگانه و درگیر کردن پردازنده‌های سیستم، استریم مستقیم با پروتکل‌های صنعتی RTMP و SRT از طریق پورت شبکه LAN انجام می‌شود.
• تطبیق خودکار نرخ فریم و رزولوشن (Standards Conversion): روی تک‌تک ورودی‌های HDMI سیستم مبدل داخلی فعال است؛ یعنی می‌توانید دوربین‌ها یا لپ‌تاپ‌هایی با رزولوشن‌ها و فریم‌ریت‌های مختلف (مثلاً 1080p و 1080iو 720p) را هم‌زمان متصل کنید و دستگاه خروجی را همگام می‌سازد.
• درگاه وب‌کم مجازی (USB Webcam Out): خروجی USB-C این دستگاه‌ها توسط هر سیستم‌عاملی به عنوان یک وب‌کم استاندارد شناسایی می‌شود و به طور آنی در تمام نرم‌افزارهای نظارتی، ویدئو کنفرانس و استریمینگ نظیر Skype، Zoom  و Teams قابل استفاده است.
• کارت صدای داخلی قدرتمند Fairlight: مجهز به پردازنده‌های سخت‌افزاری اکولایزر پارامتریک ۶ بانده، کمپرسور، لیمیتر و نویزگیت روی تمام ورودی‌های صدا برای دستیابی به بالاترین وضوح صوتی بدون نویز شبکه‌ای.
• خروجی چند تصویره (Multiview): امکان مانیتورینگ هم‌زمان تمام کانال‌های ورودی، وضعیت صدا، وضعیت استریم زنده و ضبط، به همراه تصویر پیش‌نمایش (Preview) و نهایی (Program) روی یک مانیتور واحد.
• سیستم ضبط مستقل روی رسانه‌های ذخیره‌سازی (Direct Recording): قابلیت ضبط مستقیم تصاویر با انکودینگ سخت‌افزاری H.264 روی هارد اکسترنال یا حافظه‌های فوق‌سریع از طریق پورت USB-C.
• ذخیره‌سازی چندکاناله هم‌زمان (ISO Recording): در مدل‌های سری ISO، امکان ضبط جداگانه تک‌تک ورودی‌های ویدیویی (به صورت خام و بدون افکت) در کنار خروجی نهایی فراهم است.
• یکپارچگی خودکار با DaVinci Resolve: تولید خودکار فایل پروژه داوینچی (.drp) به همراه فایل‌های ویدیویی ضبط‌شده، به گونه‌ای که بلافاصله پس از اتمام تصویربرداری زنده، کل تایم‌لاین با برش‌ها و افکت‌ها در نرم‌افزار آماده تدوین نهایی است.

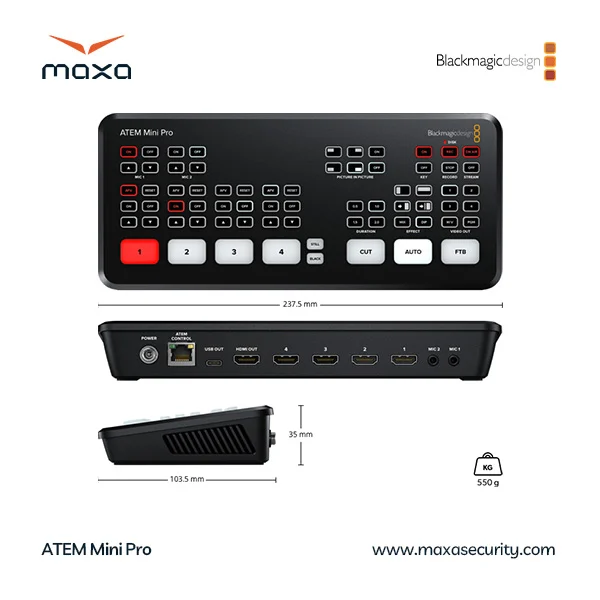

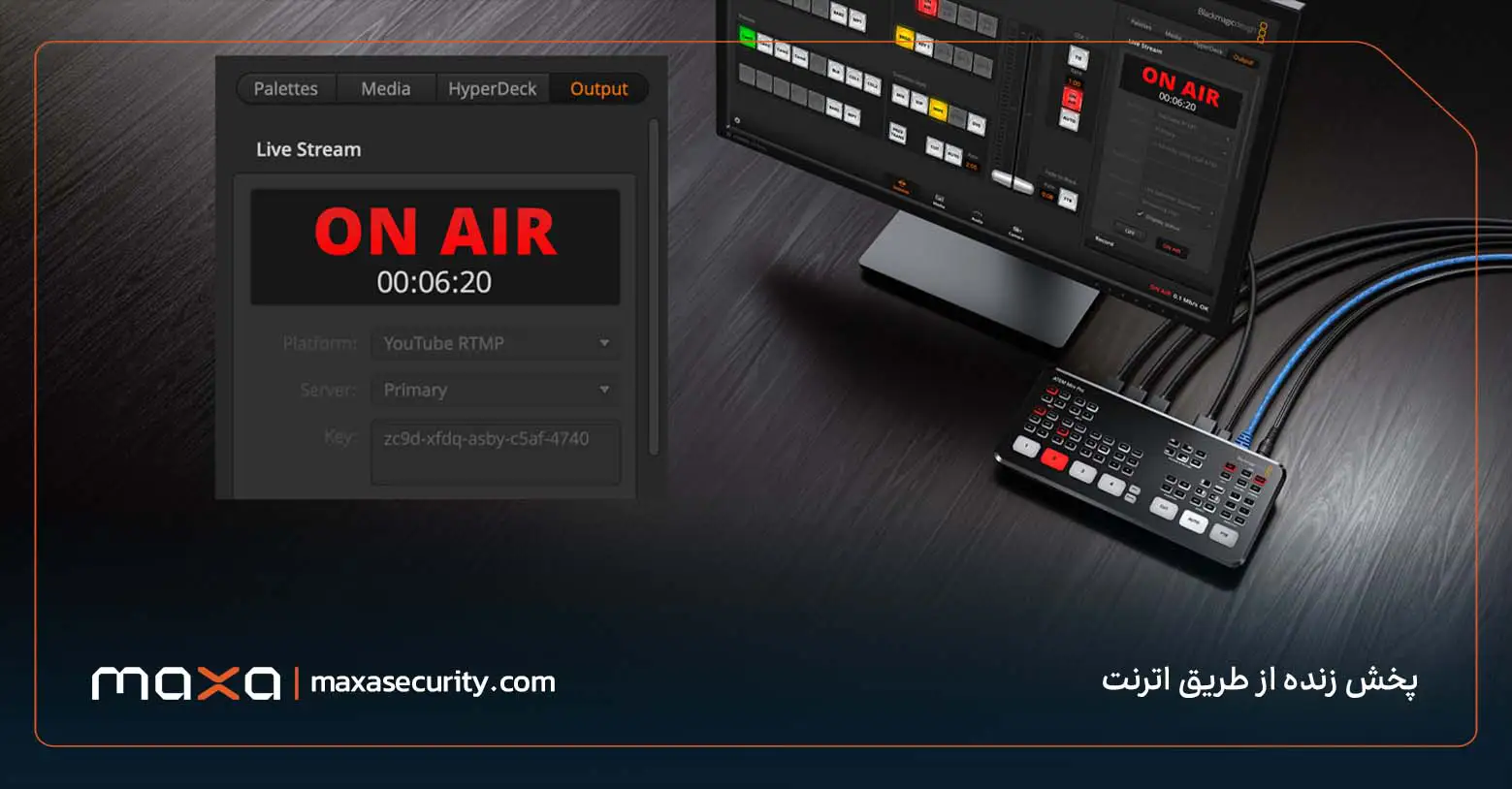

ATEM Mini Pro؛ پایداری اترنت و امنیت در پخش زنده

مدلATEM Mini Pro  نقطه ورود به دنیای میکسرهای سخت‌افزاری حرفه‌ای با پورت شبکه مجزا است. این مدل به ۴ ورودی HDMI مجهز شده و برای سناریوهایی طراحی شده که پایداری استریم و امنیت انتقال داده‌ها اولویت اول است. با استفاده از درگاه اترنت (RJ45) گیگابیتی تعبیه شده در این مدل، شما می‌توانید بدون نیاز به هیچ رایانه یا نرم‌افزار واسطی (مانند OBS)، استریم خود را مستقیماً از روی خود دستگاه به سرورهای محلی یا پلتفرم‌های پخش زنده هدایت کنید. برای کارشناسان شبکه، این یعنی کاهش ترافیک‌های غیرضروری روی کلاینت‌ها و مدیریت مستقیم پهنای باند از طریق سوئیچ‌های شبکه. علاوه بر این، به کمک نرم‌افزار کنترلر تخصصی بلک‌مجیک، می‌توانید دستگاه را از طریق شبکه محلی (LAN) از راه دور و از داخل اتاق فرمان مجزا کنترل کنید.

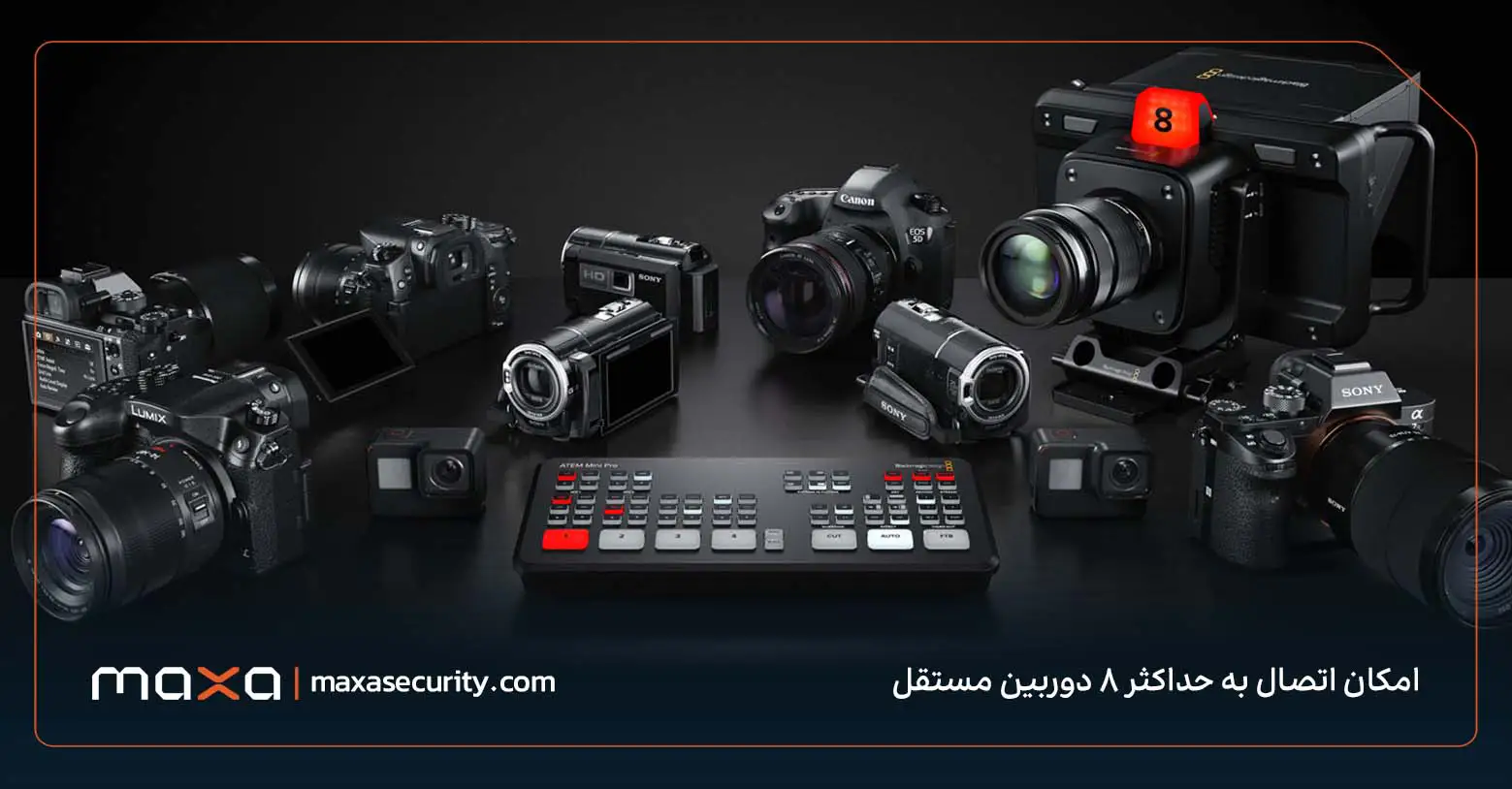

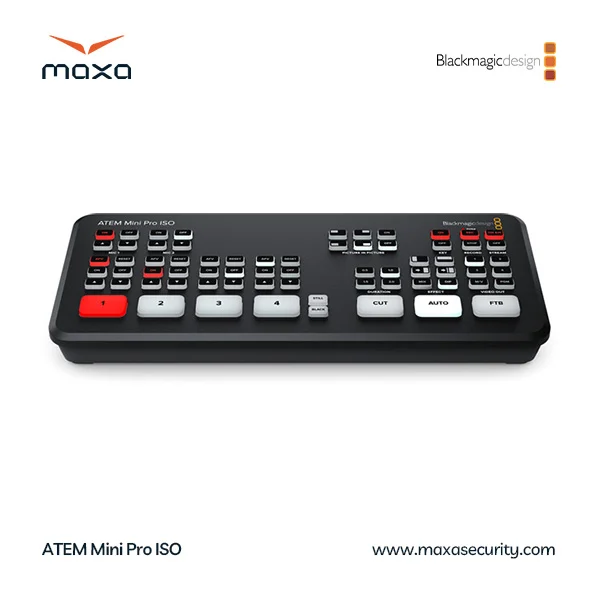

ATEM Mini Pro ISO؛ ضبط موازی و مستندسازی دقیق پروژه

مدل ATEM Mini Pro ISO  پاسخ به یک چالش بزرگ در تدوین و نظارت است: «اگر در پخش زنده یا حین سوییچ اشتباهی رخ داد چه کنیم؟» یا «چگونه به تصاویر خام و بدون افکت هر دوربین به صورت مجزا دسترسی داشته باشیم؟» این مدل از لحاظ پورت‌های فیزیکی کاملاً مشابه نسخه Pro است (۴ ورودی و ۱ خروجی HDMI)، اما تفاوت بزرگ آن در نوع پردازش تصاویر داخلی نهفته است. ATEM Mini Pro ISO می‌تواند ۵ ویدیو استریم مجزا را به طور هم‌زمان روی هارد اکسترنال ضبط کند (۴ ورودی دوربین به صورت خام + ۱ تصویر میکس شده نهایی). همچنین تمام ترک‌های صوتی به صورت فایل‌های صوتی مجزای WAV ضبط می‌شوند. خروجی این فرآیند ایجاد یک فایل داوینچی ریزالو است که به شما امکان اصلاح خطاهای سوییچ تصویر را با بالاترین کیفیت ممکن در فاز پس‌تولید (Post-Production) می‌دهد.

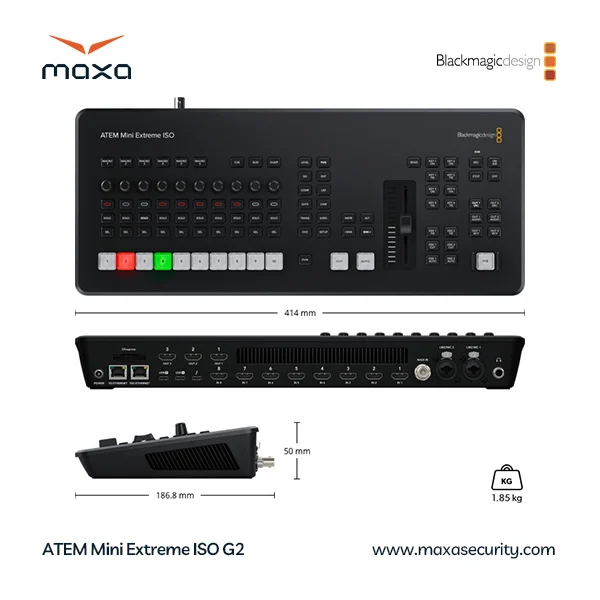

ATEM Mini Extreme ISO G2؛ غول پردازشی نسل دوم با پهنای باند بی‌نظیر

نسل دوم از میکسرهای صوتی و تصویری از این مدل یعنیATEM Mini Extreme ISO G2  یک بازطراحی تمام‌عیار و بی‌نقص برای پروژه‌های با ابعاد سازمانی است. این دستگاه با داشتن ۸ ورودی HDMI و ۳ خروجی مستقل تصویر، دست طراحان سیستم را کاملاً باز می‌گذارد. اما مشخصات فنی این نسل، فراتر از تعداد پورت‌های HDMI شما را شگفت‌زده خواهد کرد:

1. اضافه شدن درگاه فوق‌سریع Thunderbolt: این درگاه اجازه می‌دهد سناریوهای بازپخش زنده (Replay)، کپچر با پهنای باند عظیم و دسترسی پرسرعت اترنت به کارت حافظه تنها با یک کابل برقرار شود.
2. پورت شبکه فوق‌سریع 10G Ethernet: برای اولین بار در این رده، پورت شبکه ۱۰ گیگابیتی تعبیه شده است تا دستگاه به عنوان یک دیسک شبکه مشترک (NAS) عمل کند و تدوین‌گران بتوانند از طریق شبکه محلی با بالاترین سرعت به فایل‌های ضبط‌شده روی دستگاه دسترسی پیدا کنند.
3. درگاه حافظه روی‌برد CFexpress: دیگر نیازی به اتصال هارد دیسک‌های اکسترنال آسیب‌پذیر با کابل‌های دست‌وپاگیر نیست؛ شما می‌توانید تصاویر سنگین را مستقیماً بر روی کارت‌های حافظه فوق‌سریع CFexpress داخل دستگاه ذخیره کنید.
4. ورودی‌های صوتی XLR Combo حرفه‌ای: مجهز به دو ورودی ترکیبی XLR/TRS با پشتیبانی از فانتوم‌پاور ۴۸ ولت برای اتصال مستقیم میکروفون‌های استودیویی بدون نیاز به میکسرهای صوتی آنالوگ خارجی.
5. موتور قدرتمند SuperSource: قابلیتی بی‌نظیر که مانند یک منبع ویدیویی عمل کرده و به شما اجازه می‌دهد تا ۴ تصویر در تصویر کاملاً مستقل را با پس‌زمینه‌های سفارشی در یک قالب پیاده‌سازی کنید.

جدول مشخصات فنی و مقایسه پارامتری سه مدل

سری ATEM Mini  یک محصول واحد نیست، بلکه یک خانواده از محصولات (شامل نسخه پایه ATEM Mini، نسخه Pro، نسخه Pro ISO و نسخه‌های پیشرفته Extreme ISO) است که مشخصات فنی آن‌ها با یکدیگر تفاوت‌های جدی دارد. اگر شما مدل پایه را خریداری کنید، اما مشخصات مدل Extreme را روی سایت دیده باشید، این موضوع می‌تواند برای شما مشکل‌ساز شود. برای جلوگیری از چنین مواردی، کارشناسان و همکاران مجرب ما در مکسا هر سوال یا راهنمایی که لازم داشته باشید در اختیارتان می‌گذارند. درنهایت یکبار دیگر مشخصات فنی این گروه از محصولات را برایتان توضیح می‌دهیم:

تفکیک مشخصات فنی بر اساس مدل‌های مختلف  ATEM Mini

۱. اگر محصول شما مدل‌های پایه و معمولی (ATEM Mini / Pro / Pro ISO) است:

• تعداد ورودی ویدیو: دارای ۴ ورودی HDMI با قابلیت تبدیل فرمت و همگام‌سازی خودکار (Re-sync) روی تمامی پورت‌ها.
• ورودی صدا: مجهز به ۲ ورودی آنالوگ ۳.۵ میلی‌متری استریو (بدون پورت XLR سخت‌افزاری).
• خروجی وب‌کم: مجهز به ۱ پورت USB-C برای خروجی وب‌کم با کیفیت 1080p  جهت اتصال مستقیم به کامپیوتر.
• خروجی تصویر: دارای ۱ خروجی HDMI جهت مانیتورینگ (پشتیبانی از مولتی‌ویو در نسخه‌های Pro  و  Pro ISO).
• قابلیت ضبط و استریم (فقط در نسخه‌های Pro و Pro ISO): ضبط مستقیم تصویر خروجی (یا تمامی کانال‌ها به صورت مجزا در نسخه ISO) با فرمت H.264 روی هارد اکسترنال و استریم مستقیم روی اینترنت از طریق پورت شبکه اترنت (1G).

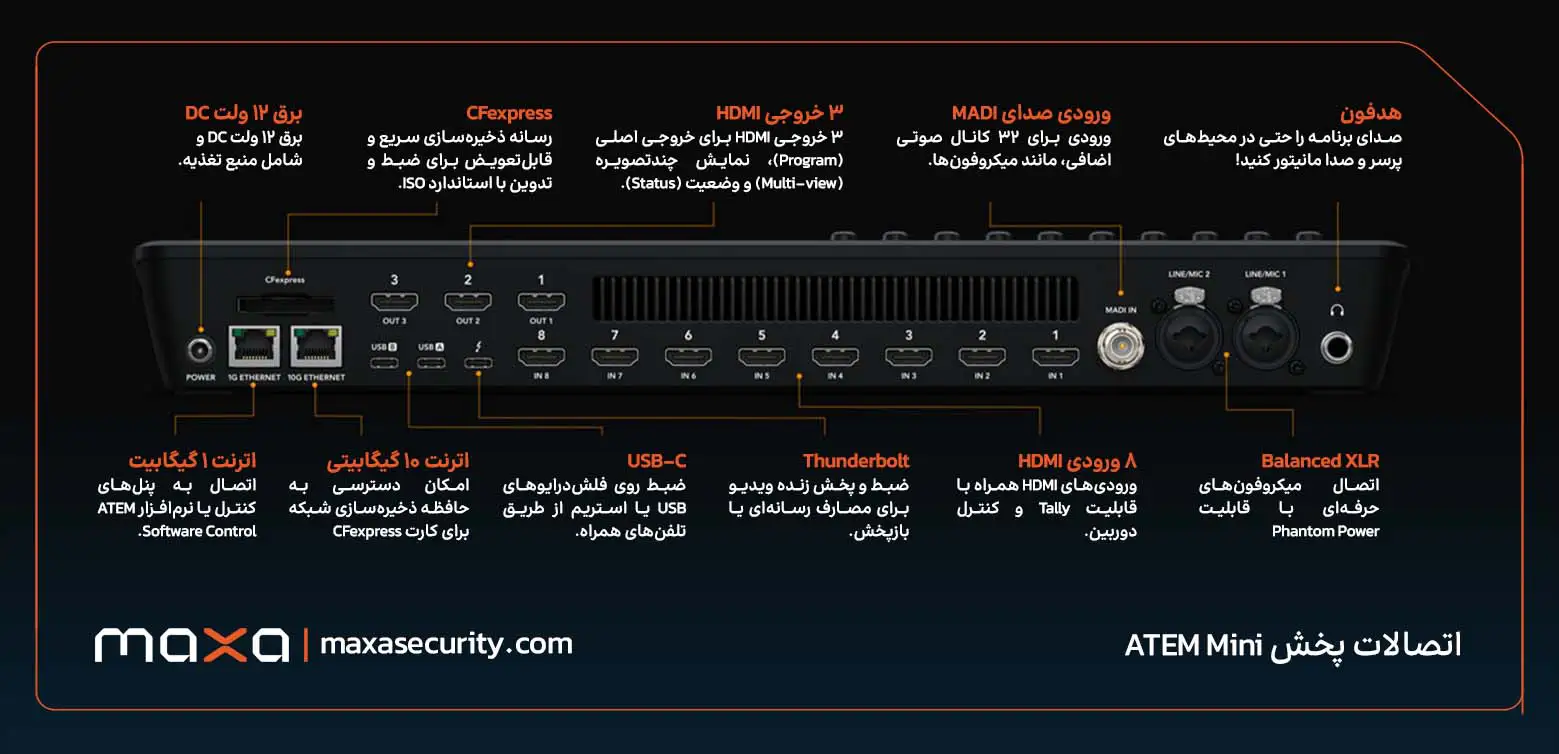

۲. اگر محصول شما مدل پرچم‌دار و حرفه‌ای (ATEM Mini Extreme ISO / G2) است:

• تعداد ورودی ویدیو: دارای ۸ ورودی HDMI با قابلیت تبدیل فرمت و همگام‌سازی خودکار روی تمامی پورت‌ها.
• ورودی صدا: مجهز به ورودی‌های پیشرفته‌تر (پورت‌های ترکیبی XLR کامبو با پشتیبانی از فانتوم پاور ۴۸ ولت به همراه درگاه MADI دیجیتال).
• پورت‌های ارتباطی: مجهز به ۲ پورت USB-C (برای خروجی وب‌کم و ضبط هم‌زمان) و پورت تاندربولت (Thunderbolt) در مدل‌های جدید برای انتقال سریع اطلاعات و پخش مجدد (Replay).
• پورت شبکه اترنت: مجهز به کارت شبکه قدرتمند (تا سرعت10G  اترنت در مدل‌های G2 برای دسترسی سریع به فضاهای ذخیره‌سازی تحت شبکه).
• خروجی تصویر: دارای ۳ خروجی مستقل HDMI با امکان تنظیم دلخواه جهت نمایش تصویر نهایی، پیش‌نمایش یا مولتی‌ویو ۱۶ کاناله.
• ذخیره‌سازی و تدوین: قابلیت ضبط مستقیم هر ۸ ورودی مجزا (ISO) روی هارد اکسترنال یا کارت‌های حافظه CFexpress و خروجی خودکار فایل پروژه داوینچی رزالو (.drp) برای تدوین فوری.
