امروزه شبکههای فیبر نوری یکی از ارکان اصلی ارتباطات در سطح جهانی محسوب میشوند و آمار استفاده از این شبکهها در حال رشد است. زیرا شبکههای فیبر نوری از سرعت بالایی برخوردار هستند و امنیت بالایی دارند. علاوهبرآن، شبکههای فیبر نوری ظرفیت زیاد و پایداری بالایی دارند. از سوی دیگر، افزایش استفاده از اینترنت در جهان امروزی یکی دیگر از عوامل مؤثر در رونق شبکههای فیبر نوری محسوب میشود. طبق آمارهای بهدستآمده، تعداد کاربران فیبر نوری در سال 2020 حدود 1.2 میلیارد نفر در سطح جهان بوده است؛ بدون شک این آمارها در سالهای آینده به میزان قابلتوجهی افزایش مییابند.
اهمیت شبکههای فیبر نوری در سراسر جهان، استفاده از دستگاه OTDR یا انجام تست OTDR را الزامی میکند. زیرا دستگاه OTDR بهمنظور ارزیابی و تست شبکههای فیبر نوری به کار میرود. در واقع از طریق تست OTDR میتوان خرابی یا هرگونه مشکلی در شبکه فیبر نوری را شناسایی کرد یا از سلامت شبکه اطمینان حاصل نمود. در ادامه مفصلاً به بررسی دستگاه OTDR و تست OTDR خواهیم پرداخت؛ با ما همراه بمانید.
بیشتر بخوانید: خرید تجهیزات شبکه
تست OTDR چیست؟
تست OTDR که بهعنوان بازتابسنج دامنه زمان نوری هم شناخته میشود، یکی از ابزارهای مهم برای ارزیابی و تست شبکههای فیبر نوری است. این تست بهمنظور بررسی کیفیت، خطایابی و اندازهگیری تلفات در کابل فیبر نوری مورد استفاده قرار میگیرد. بهعبارتدیگر، هدف از به کار بردن تست OTDR بررسی وضعیت سالم بودن کابل فیبر نوری است که به کمک آن اتلاف اتصال بررسی میشود. در واقع هدف از به کار بردن تست OTDR، عیبیابی در شبکههای نوری است.
OTDR به انگلیسی مخفف عبارت Optical Time Domain Reflectometer است و ازآنجاییکه از این تست برای بررسی وضعیت شبکههای فیبر نوری استفاده میشود، به آن OTDR فیبر نوری نیز میگویند. لازم به ذکر است که در تست OTDR، پالسهای نوری به داخل فیبر ارسال میشوند و با تحلیل نور بازتاب شده میتوان به اطلاعات دقیقی از وضعیت کابل فیبر نوری به دست آورد. همچنین باید به این موضوع نیز اشاره داشته باشیم که تست OTDR مفهومی متفاوت از دستگاه OTDR است؛ در بخش بعد به بررسی دستگاه OTDR خواهیم پرداخت.

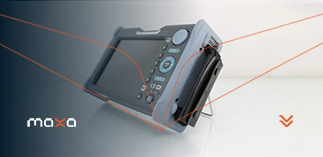

دستگاه OTDR چیست؟
دستگاه OTDR در واقع همان ابزاری است که برای تست OTDR به کار برده میشود و تست OTDR را میتوان بهعنوان فرایندی در نظر گرفت که توسط دستگاه OTDR صورت میگیرد. دستگاه OTDR پالسهای نوری را به داخل فیبر نوری ارسال میکند و نور بازتاب شده از فیبر را اندازهگیری مینماید. با انجام این فرایند، اطلاعات فیبر نوری و یا شبکه نوری به دست خواهد آمد.
انواع دستگاه OTDR چیست؟
دستگاه OTDR که از آن برای انجام تست OTDR استفاده میشود، بر اساس قابلیتها و ویژگیها از انواع مختلفی برخوردار است. این موارد به شرح زیر هستند:
دستگاه OTDR دستی | Handheld OTDR
دستگاه OTDR دستی از ابعاد و اندازه کوچکی برخوردار است و در مقایسه با دستگاههای حرفهای، قیمت کمتری دارد. این دستگاه قابلحمل است و معمولاً برای انجام تستهای میدانی مورد استفاده قرار میگیرد. تکنسینها و مهندسینی که در زمینه نگهداری از فیبر نوری فعالیت میکنند، معمولاً از دستگاه OTDR دستی برای ارزیابی سریع شبکههای فیبر نوری بهره میبرند.
دستگاه OTDR رومیزی | Benchtop OTDR
BENCHTOP OTDR در مقایسه با OTDR دستی، دقت بالاتری دارد و عملکرد آن نیز در خصوص تست فیبر نوری بهتر است. به همین دلیل از دستگاه OTDR رومیزی معمولاً برای شبکههای بزرگ استفاده میشود. این دستگاه برای تکنسینهایی که در مراکز داده یا آزمایشگاهها کار میکنند، گزینه مناسبی است و ارزیابی دقیقتری ارائه میدهد. دقت دستگاه OTDR رومیزی بسیار بالا است و جزئیات را بهصورت دقیق نمایش میدهد.
دستگاه OTDR چندمنظوره | Multi-Function OTDR
دستگاه OTDR چندمنظوره که به زبان انگلیسی آن را Multi-Function OTDR مینامند، از قابلیتهای OTDR و سایر ابزارهای تست بهصورت اشتراکی برخوردار است. ازاینرو، دستگاه OTDR چندمنظوره را میتوان برای تست طول، قدرت سیگنال و… نیز مورد استفاده قرار داد. اصلیترین کاربرد OTDR چندمنظوره انجام تستهای جامع است که به ارزیابی جوانب مختلف فیبر نوری نیاز دارند.
دستگاه OTDR برای فیبرهای تخصصی | Specialized OTDR for specific fibers
تست OTDR برای فیبرهایی که پهنای باند بالایی دارند یا فیبرهای مخابراتی خاص توسط دستگاه OTDR مخصوص انجام میشود که به آن دستگاه OTDR فیبرهای تخصصی میگویند. همچنین برای بررسی وضعیت شبکههای پیشرفته و خاص نیز از این نوع دستگاه OTDR استفاده میشود. لازم به ذکر است که دستگاه OTDR برای فیبرهای تخصصی، گرانقیمتتر از مدلهای فوقانی است و به کاربردهای خاص اختصاص داده میشود.
دستگاه OTDR با ویژگیهای پیشرفته | Advanced OTDR
Advanced OTDR از انواع دیگر دستگاه OTDR است که از قابلیت تحلیل پیشرفته برخوردار است. این دستگاه میتواند بهصورت دقیق نقاط خطا را تشخیص دهد و تلفات را بهصورت جامع تحلیل کند. علاوه بر این موارد، نتایج حاصل از Advanced OTDR بهصورت گرافیکی یا PDF در اختیار کاربر قرار میگیرند. از این نوع دستگاه OTDR معمولاً همراه با نرمافزارهای تحلیلی استفاده میشود؛ مراکز داده و شرکتهایی که نیاز به تجزیهوتحلیل دارند از اصلیترین مراکزی هستند که دستگاه OTDR با ویژگیهای پیشرفته را مورد استفاده قرار میدهند. لازم به ذکر است که این نوع دستگاه OTDR گرانقیمت است و برای استفاده از آن به آموزش نیاز است.
دستگاه OTDR برای شبکههای فیبر نوری بادقت بالا | High Precision OTDR
High Precision OTDR که به آن دستگاه OTDR برای شبکههای فیبر نوری بادقت بالا نیز گفته میشود، برای انجام تستهایی که بهدقت بالا نیاز دارند، مورد استفاده قرار میگیرد. برای اندازهگیری فیبرهایی که فاصله طولانی دارند یا محیطهای پیچیده از این نوع دستگاه OTDR استفاده میشود. شبکههای مخابراتی، اپراتورها و مراکز تحقیقاتی از اصلیترین مراکزی هستند که این نوع دستگاه OTDR را به کار میبرند.
دستگاه OTDR با تکنولوژی تشخیص خودکار | Auto OTDR
دستگاه OTDR که از تکنولوژی تشخیص خودکار برخوردار است، بهصورت اتوماتیک تنظیم میشود. از این دستگاه در محیطهایی که به تست OTDR با سرعت زیاد نیاز دارند، استفاده میشود. علاوهبرآن، در مواقعی که نیاز به تستهای مکرر OTDR فیبر نوری باشد نیز از دستگاه Auto OTDR بهره گرفته میشود. خودکار بودن Auto OTDR موجب میشود که استفاده از آن آسان باشد و کاربران از طریق آن میتوانند به نتایج دقیق دسترسی داشته باشند.
بیشتر بخوانید: تست کابل فیبر نوری، روشهای تست جامپر، OTDR ،OLTS ،OPM، VFL
ویژگیهای دستگاه OTDR
دستگاه OTDR که بهمنظور تست OTDR فیبر نوری مورد استفاده قرار میگیرد، از ویژگیهایی به شرح زیر برخوردار است:
دقت بالای دستگاه OTDR در اندازهگیری فاصله: دستگاه OTDR از دقت بسیار بالایی برای اندازهگیری فاصله برخوردار است و فاصله دقیق تا محل خطا را اندازهگیری میکند. بااینوجود کاربران میتوانند نقاط آسیب را بهخوبی بررسی کنند و مشکلات ایجاد شده را شناسایی نمایند.
ارائه نتایج گرافیکی در دستگاه OTDR: دستگاههای OTDR از نوع پیشرفته و تخصصی از قابلیت تشخیص نتایج گرافیکی برخوردار هستند. نتایج گرافیکی به صورتی هستند که محور افقی نشاندهنده فاصله و محور عمودی نشاندهنده قدرت سیگنال بازتابی است.
شبیهسازی اتصالات و جوشها در دستگاه OTDR: شناسایی اتصالات و جوشها از دیگر ویژگیهای دستگاه OTDR است. این دستگاه اتصالات را در طول فیبر نوری شناسایی میکند و نقاطی را که تلفات بیشتری دارند، مشخص مینماید.
اندازهگیری تلفات در دستگاه OTDR: میزان تلفات نوری در طول فیبر یا نقاط اتصال توسط دستگاه OTDR اندازهگیری میشود. بااینوجود کاربران میتوانند تلفات شبکه را شناسایی کنند و از عملکرد صحیح شبکه مطلع شوند.
امکان تست فیبرهای طولانی با دستگاه OTDR: فیبرهای نوری طولانی که حتی طولی در حدود چند کیلومتر داشته باشند نیز از طریق دستگاه OTDR قابل تست هستند و با این دستگاه میتوان اطلاعات دقیقی از وضعیت آنها در اختیار داشت. به همین دلیل دستگاه OTDR در شبکههای مخابراتی از اهمیت زیادی برخوردار است.
توانایی استفاده از دستگاه OTDR در شرایط محیطی مختلف: از دیگر ویژگیهای دستگاه OTDR، امکان استفاده از آن در شرایط محیطی مختلف است. در نتیجه میتوان از این دستگاه در محیطهایی که دمای متفاوت دارند یا سطح رطوبت در آنها بالا است نیز بهخوبی استفاده کرد. علاوهبرآن، در محیطهای صنعتی نیز امکان استفاده از این دستگاه وجود دارد.
امکان ذخیرهسازی و تحلیل دادهها با دستگاه OTDR: اغلب مدلهای دستگاه OTDR امکان ذخیرهسازی و تحلیل دادههای تست را دارند و نتایج را به شکل فایل دیجیتالی ذخیره میکنند. این اطلاعات در خصوص تحلیلهای بعدی یا مستندسازی کاربرد زیادی دارند.
پشتیبانی از فیبرهای مختلف در دستگاه OTDR: دستگاه OTDR از انواع مدلهای فیبر نوری پشتیبانی میکند و میتوان از آن برای نصب فیبرهای تک مد یا چند مد استفاده کرد.
قابلیت تنظیم خودکار دستگاه OTDR: امکان تنظیم خودکار در برخی از مدلهای دستگاه OTDR موجب افزایش سهولت، کاهش خطای انسانی و سرعت بالای بررسی فیبر و شبکه میشود.
کاربرد تست OTDR
تست OTDR در خصوص شبکههای فیبر نوری بسیار کاربرد دارد و برای ارزیابی و نگهداری شبکههای فیبر نوری مورد استفاده قرار میگیرد. به کمک این دستگاه مهندسین میتوانند خرابیها را شناسایی و عملکرد کلی شبکه را بررسی نمایند. بااینوجود از تست OTDR در سازمانها و مراکز ذکر شده در زیر استفاده میشود:
|
|
بیشتر بخوانید: پیگتیل فیبر نوری pigtail
مزایای تست OTDR چیست؟
|
|
بهترین برندهای دستگاه OTDR
- EXFO: یکی از بزرگترین تولیدکنندگان تجهیزات تست و اندازهگیری شبکههای نوری است که در کانادا تأسیس شده است.
- YOKOGAWA: برند ژاپنی معروف در زمینه تولید تجهیزات اندازهگیری است که دستگاههای OTDR بادقت بسیار بالا عرضه میکند.
- Anritsu: از دیگر برندهای معتبر ژاپنی در زمینه تجهیزات تست و اندازهگیری است که دستگاههای OTDR باکیفیت بالا تولید میکند.
- VIAVI Solutions: یکی از پیشگامان در تولید تجهیزات تست فیبر نوری است که از شرکتهای آمریکایی محسوب میشود.
- Fluke Networks OptiFiber Pro OTDR: از محبوبترین مدلهای OTDR و از برندهای آمریکایی است که توسط Fluke Networks تولید شده است و از قابلیتهای پیشرفته برخوردار است.
- Tektronix: از برندهای معتبر آمریکایی در زمینه تجهیزات اندازهگیری و تست است که در برخی از مدلهای خود دستگاههای OTDR تولید کرده است.
🔶بیشتر بخوانید: تفاوت کابل فیبر نوری خاکی (OBFC) و دفنی (OBUC)
نحوه کار با دستگاه OTDR | راهنمای گامبهگام کار با دستگاه OTDR
تکنسینها، مهندسین و سایر کسانی که میخواهند با دستگاه OTDR کار کنند باید از اصول اولیه شناخت داشته باشند. به این منظور لازم است که مراحل ذکر شده در زیر بهصورت گامبهگام توسط تکنسینها طی شوند:
مرحله اول | آمادهسازی دستگاه OTDR: در ابتدا باید دستگاه OTDR بهصورت کامل شارژ شده باشد یا در صورت نیاز برای شروع، به برق متصل شود. پس از آن تکنسین باید اطمینان یابد که دستگاه برای نوع فیبر نوری مورد نظر مناسب است. در ادامه باید OTDR به پورت تست فیبر نوری متصل شود؛ سپس باید فیبر نوری را بادقت به پورت OTDR متصل کرد تا تداخل در سیگنال ورودی ایجاد نشود.
مرحله دوم | تنظیمات دستگاه OTDR: دررابطهبا تنظیمات دستگاه OTDR لازم است که در ابتدا نوع فیبر نوری از طریق منوی تنظیمات دستگاه مشخص شود. سپس بر اساس طول فیبر نوری باید فاصله تنظیم شود. لازم به ذکر است که این تنظیمات معمولاً بهصورت خودکار انجام میشوند اما میتوان آن را به شکل دستی نیز تغییر داد. تنظیم قدرت پالس بهصورت دستی در این مرحله معمولاً برای فیبرهای خاص نیاز است و از سوی دیگر باید دقت دستگاه برای شناسایی را نیز تنظیم کرد.
مرحله سوم | اجرای تست OTDR: پس از انجام تنظیمات میتوان تست OTDR را شروع کرد. به این منظور باید دکمه شروع را فشرد تا دستگاه پالسهای نوری را به فیبر نوری ارسال کند و بازتاب نوری دریافت کند. در این حین، بازتاب فیبر نوری اطلاعاتی در مورد وضعیت فیبر در اختیار تکنسین قرار میدهد. این موارد عبارتاند از: تلفات نوری، نقاط خرابی، اتصالات ضعیف و طول فیبر. با اجرای تست OTDR، دستگاه نمودار گرافیکی را نشان میدهد که میتوان نتایج را از آن استخراج کرد.
مرحله چهارم | تحلیل نتایج تست OTDR: با بررسی نمودار میتوان مشکلات ایجاد شده در فیبر را شناسایی کرد. پیکهای بازتابی نشاندهنده مشکلات فیبر هستند و نقاطی که بازتاب سیگنال در آنها زیاد باشد به معنای اتصالات نادرست یا مشکل در جوش ها هستند. اما چنانچه مسیر صاف و یکنواخت باشد، میتوان دریافت که فیبر سالم و بدون مشکل است.
مرحله پنجم | ذخیرهسازی دادهها: درصورتیکه دستگاه OTDR از قابلیت ذخیرهسازی داده برخوردار باشد، در این مرحله میتوان دادههای بهدستآمده را ذخیرهسازی کرد. گزارشهایی که ذخیره میشوند، ممکن است در خصوص اطلاعات خرابیها، تلفات نوری و نوع مشکلات باشند. لازم به توضیح است که در برخی از مدلهای دستگاه OTDR میتوان در این مرحله اطلاعات را نیز منتقل کرد و نتایج را روی کامپیوتر یا دستگاههای دیگر ذخیرهسازی نمود.
بیشتر بخوانید: تار فیبر نوری، روشهای ساخت
سؤالات متداول
آیا OTDR همان پاور متر است؟
خیر. دستگاه OTDR با پاور متر یکسان نیست و قابلیتهای متفاوتی دارد. دستگاه OTDR جزئیات دقیق مسیر فیبر را نمایش میدهد و در خصوص شکست و بازتابهای فیبر به کار میرود. درحالیکه پاور متر فقط برای توان نوری در خروجی و ورودی فیبر به کار برده میشود.
مدتزمان تست با دستگاه OTDR چهقدر است؟
مدتزمان مورد نیاز برای تست OTDR معمولاً 30 ثانیه الی چند دقیقه است. در واقع مدت زمان مورد نیاز برای تست OTDR بر حسب طول فیبر و تنظیمات OTDR افزایش یا کاهش می یابد.
چه مواقعی به تست OTDR فیبر نوری نیاز است؟
|
|
نکات مهم برای استفاده از دستگاه OTDR چیست؟
|
|
قیمت دستگاه OTDR چهقدر است؟
قیمت دستگاه OTDR بر اساس فاکتورهای مختلفی تعیین میشود و این دستگاه را میتوان با بودجه کم یا خیلی زیاد تهیه کرد. در واقع میزان تخصصی و حرفهای بودن دستگاه OTDR، ویژگیها و قابلیتهای آن، برند، مدل، ظرفیت اندازهگیری و… در قیمت این دستگاه تأثیرگذار هستند. از سوی دیگر، شرکتی که از طریق آن برای خرید دستگاه OTDR اقدام میشود نیز میتواند در هزینه تأثیرگذار باشد. زیرا قیمت عرضه این دستگاه در بازار از طریق فروشندههای مختلف یکسان نیست.
هزینه تست OTDR چهقدر است؟
علاوه بر قیمت دستگاه OTDR، تست OTDR نیز میتواند هزینه بر باشد. نوع شبکه فیبر نوری، محدوده تست، تعداد نقاط تست و شرکتهای ارائهدهنده خدمات در هزینه تست OTDR مؤثر واقع میشوند. در نتیجه برای کسب اطلاع از هزینه تست OTDR باید این مسائل مشخص شوند.
مهمترین نکات برای خرید دستگاه OTDR چیست؟
|
|
جمعبندی
دستگاه تست OTDR فیبر نوری برای سازمانها و شرکتهای مختلفی که در زمینه شبکههای فیبر نوری فعالیت میکنند، از اهمیت زیادی برخوردار است؛ بنابراین اگر در این سازمانها و مراکز فعالیت دارید و قصد خرید دستگاه OTDR دارید، حتماً از شرکتهای معتبر برای خرید این دستگاه اقدام کنید. شرکت معتبر و باسابقه مکسا از بهترین مراکز فروش دستگاه OTDR در تهران محسوب میشود. این شرکت نهتنها به عرضه دستگاه OTDR در تهران میپردازد، بلکه شرایط خرید دستگاه OTDR را برای مردم سایر شهرها و استانها فراهم کرده است. در نتیجه از هر نقطه کشور میتوانید به واسطه شرکت مکسا برای خرید دستگاه OTDR اقدام کنید. لازم به توضیح است که قیمت دستگاه OTDR در این مجموعه بسیار مناسب است و با نازلترین قیمت در اختیار شما عزیزان قرار میگیرد. چنانچه به کسب اطلاعات بیشتر در این زمینه نیاز دارید، از طریق تلفنهای تماس درج شده در سایت با ما تماس بگیرید.
