اسلات PCIe چیست؟ | معرفی انواع PCIe در مادربرد سرور

اسلات PCIe ستون فقرات ارتباطی در مادربردهای سرور و سیستم‌های حرفه‌ای است. با افزایش حجم داده، پردازش‌های سنگین، مجازی‌سازی و نیاز به شبکه‌های پرسرعت، استفاده از درگاه PCI Express دیگر یک انتخاب نیست، بلکه یک ضرورت است. در حوزه سخت‌افزار و سیستم‌های رایانه‌ای، سرعت تبادل داده و میزان پهنای‌باند، عوامل کلیدی در تعیین کارایی به شمار می‌روند. در همین راستا، فناوری PCI Express یا PCIe، طی سال‌های اخیر تحول بزرگی در نحوه اتصال قطعات سخت‌افزاری به مادربرد ایجاد کرده است. این استاندارد با کنار گذاشتن رابط‌های قدیمی‌تری مانند PCI و AGP، به یکی از پرکاربردترین روش‌های ارتباطی در سرورها، رایانه‌های شخصی، تجهیزات ذخیره‌سازی و کارت‌های گرافیک تبدیل شده است. در این مطلب، از تعریف و ساختار اسلات PCIe شروع می‌کنیم، سپس به معرفی انواع کارت‌ها، نسل‌های مختلف، کاربردها و ویژگی‌های سازگاری آن می‌پردازیم تا بتوانید آگاهانه‌تر در مسیر خرید، ارتقاء یا عیب‌یابی این سیستم‌ها حرکت کنید.

بیشتر بخوانید: استعلام قیمت سرور hp (قیمت سرور hpe)

معرفی اسلات PCIe Express

PCIe Express که مخفف Peripheral Component Interconnect Express است، یک استاندارد ارتباطی پرسرعت برای اتصال مستقیم قطعات سخت‌افزاری به مادربرد محسوب می‌شود. برخلاف گذرگاه‌های قدیمی مانند PCI و AGP که مسیر مشترک داشتند، PCIe از معماری نقطه‌به‌نقطه (Point-to-Point) استفاده می‌کند. این یعنی هر کارت توسعه یک مسیر اختصاصی به پردازنده یا چیپست دارد و ترافیک سایر قطعات روی عملکرد آن تأثیر منفی نمی‌گذارد.

در مادربردهای سرور، اسلات PCIe نقش حیاتی‌تری دارد؛ زیرا تجهیزاتی مانند کارت شبکه‌های 10/25/40/100Gb، کنترلرهای RAID، کارت‌های شتاب‌دهنده و GPUهای محاسباتی همگی از این رابط استفاده می‌کنند. نتیجه این معماری، افزایش چشمگیر پهنای باند، کاهش تأخیر و پایداری بیشتر سیستم در بارهای کاری سنگین است.

بیشتر بخوانید: خرید سرور هوش مصنوعی و سرور گرافیکی AI and GPU Server

انواع اسلات کارت PCIe

اسلات‌ها و کارت‌های PCIe بر اساس تعداد مسیرهای ارتباطی یا همان Lane دسته‌بندی می‌شوند. هر Lane شامل یک مسیر ارسال و یک مسیر دریافت داده است. رایج‌ترین انواع PCIe عبارت‌اند از:

PCIe x1

کوچک‌ترین نوع اسلات با یک لاین ارتباطی که معمولاً برای کارت صدا، کارت شبکه‌های ساده یا ماژول‌های جانبی استفاده می‌شود.

PCIe x4

مناسب برای کارت‌های ذخیره‌سازی، کنترلرهای RAID یا برخی کارت‌های شبکه حرفه‌ای با مصرف پهنای باند متوسط.

PCIe x8

در سرورها کاربرد فراوانی دارد و برای کارت‌های شبکه پرسرعت یا شتاب‌دهنده‌های خاص استفاده می‌شود.

PCIe x16

پرکاربردترین نوع برای کارت‌های گرافیک و GPUهای محاسباتی که بیشترین پهنای باند را ارائه می‌دهد. نکته مهم این است که از نظر فیزیکی، کارت‌های کوچک‌تر می‌توانند در اسلات‌های بزرگ‌تر نصب شوند، اما سرعت نهایی به تعداد لاین‌های فعال محدود خواهد بود.

بیشتر بخوانید: هارد NVME چیست؟ | مقایسه تفاوت هارد SSD و  NVME

نسل‌های مختلف PCIe Slot

استاندارد PCIe در طول زمان تکامل یافته و در هر نسل، پهنای باند تقریباً دو برابر شده است. در ادامه، جدول نسل‌های مختلف PCIe با بازنویسی و تغییر ساختار ستون‌ها ارائه می‌شود:

کاربردهای پورت PCIe

درگاه PCIe کاربردهای گسترده‌ای در سیستم‌های خانگی و حرفه‌ای دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• کارت گرافیک (GPU): استفاده از اسلات PCIe x16 برای پردازش‌های گرافیکی، رندرینگ و محاسبات سنگین.
• حافظه‌های NVMe SSD: اتصال مستقیم به PCIe برای دستیابی به سرعت خواندن و نوشتن بسیار بالا.
• کارت شبکه سرور: کارت‌های مبتنی بر PCIe برای شبکه‌های پرسرعت دیتاسنتری.
• کارت‌های تخصصی: مانند کارت فایروایر PCIe، کارت کپچر و کنترلرهای صنعتی.
• ابزارهای عیب‌یابی: تجهیزاتی مانند دیباگر PCIe که برای تست و تحلیل خطاهای سخت‌افزاری استفاده می‌شوند.

نحوه عملکرد درگاه PCI Express

عملکرد PCIe براساس انتقال داده به‌صورت بسته‌ای (Packet-Based) صورت می‌گیرد. هر دستگاه از طریق لاین‌های اختصاصی خود با پردازنده یا چیپست ارتباط برقرار می‌کند. این ساختار باعث می‌شود تأخیر کاهش یافته و تداخل داده‌ای وجود نداشته باشد. در سرورها، کنترل تعداد لاین‌های اختصاص داده‌شده به هر اسلات اهمیت زیادی دارد. برخی مادربردها بسته به نوع پردازنده، لاین‌ها را به‌صورت پویا توزیع می‌کنند. به همین دلیل، انتخاب مادربرد مناسب و پیکربندی درست آن برای بهره‌گیری حداکثری از PCIe ضروری است.

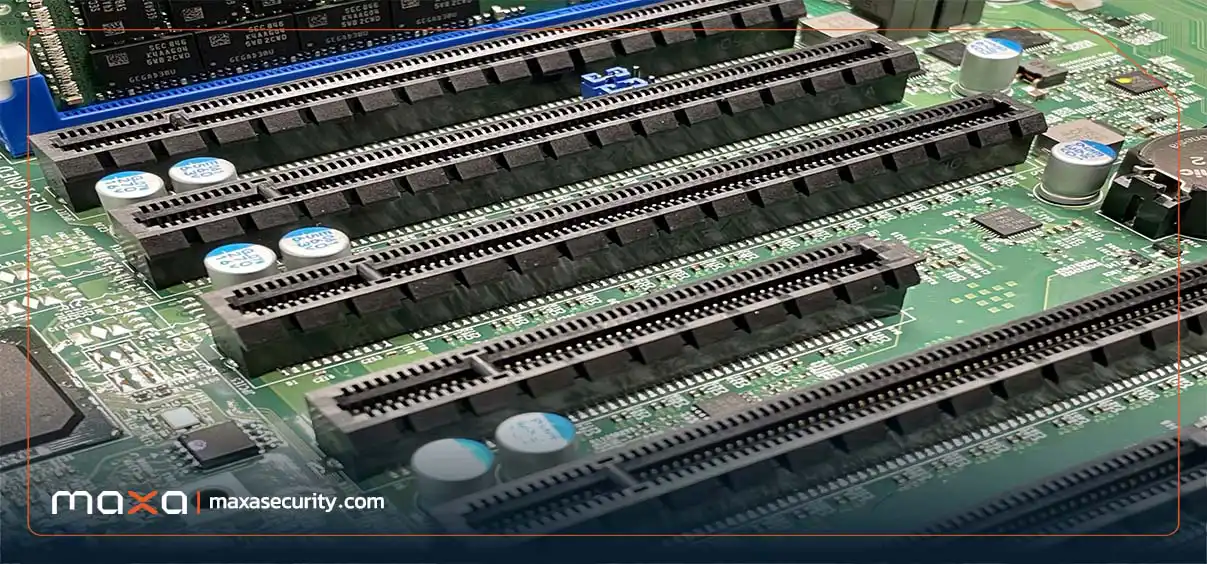

PCIe و ویژگی‌های Backward و Forward

یکی از مزایای مهم اسلات PCIe، سازگاری نسل‌ها است. این سازگاری به دو صورت تعریف می‌شود:

Backward Compatibility: کارت‌های PCIe قدیمی‌تر می‌توانند روی اسلات‌های نسل جدید نصب شوند.

Forward Compatibility: کارت‌های جدید نیز معمولاً روی اسلات‌های قدیمی‌تر کار می‌کنند، اما با سرعت محدودتر.

به‌عنوان مثال، کارت شبکه PCIe 4.0 روی اسلات PCIe 3.0 اجرا می‌شود، اما پهنای باند آن به نسل 3 محدود خواهد شد. این ویژگی باعث انعطاف‌پذیری بالا در ارتقاء سیستم‌ها شده است.

بیشتر بخوانید: قیمت و خرید nas storage

جمع‌بندی

اسلات PCIe قلب ارتباطی مادربردهای مدرن، به‌ویژه در سرورها و زیرساخت‌های شبکه است. شناخت انواع، نسل‌ها، کاربردها و محدودیت‌های آن به شما کمک می‌کند بهترین انتخاب را در خرید یا ارتقاء تجهیزات داشته باشید. چه به دنبال خرید mini PCIe باشید، چه نصب کارت فایروایر PCIe یا حتی راه‌اندازی کارت شبکه‌ای که نیازمند دانلود درایور Realtek PCIe GBE Family Controller است، آگاهی از استاندارد PCIe یک ضرورت محسوب می‌شود. مکسا با ارائه خدمات تخصصی سرور و شبکه، مسیر پیاده‌سازی و پشتیبانی این زیرساخت‌ها را برای کسب‌وکارها هموار می‌کند.

سوالات متداول درباره اسلات PCIe

اسلات PCIe چیست و چه کاربردی دارد؟

اسلات PCIe یک درگاه ارتباطی پرسرعت روی مادربرد است که برای اتصال کارت‌های توسعه مانند کارت گرافیک، کارت شبکه، SSDهای NVMe و سایر تجهیزات جانبی استفاده می‌شود. این اسلات نقش مهمی در افزایش سرعت تبادل داده و کارایی کلی سیستم دارد.

تفاوت PCIe با اسلات‌های قدیمی PCI در چیست؟

PCIe از معماری نقطه‌به‌نقطه استفاده می‌کند، در حالی که PCI قدیمی بر مبنای سیستم گذرگاه مشترک عمل می‌کرد. این تفاوت باعث کاهش تأخیر، افزایش پهنای باند و عملکرد پایدارتر در PCIe شده است.

آیا کارت PCIe x1 روی اسلات x16 کار می‌کند؟

بله، از نظر فیزیکی و فنی امکان‌پذیر است. کارت‌های PCIe کوچک‌تر می‌توانند روی اسلات‌های بزرگ‌تر نصب شوند، اما سرعت آن‌ها به تعداد لاین‌های خود کارت محدود می‌شود.

چرا نسل PCIe در سرعت سیستم تأثیرگذار است؟

هر نسل جدید PCIe پهنای باند بیشتری نسبت به نسل قبل ارائه می‌دهد. به همین دلیل، کارت‌ها و تجهیزات مبتنی بر نسل‌های جدید، انتقال داده سریع‌تر و عملکرد بهتری خواهند داشت.

بهترین نسل PCIe برای سرور کدام است؟

در حال حاضر PCIe 4.0 و PCIe 5.0 بهترین گزینه برای سرورها محسوب می‌شوند، زیرا تعادل مناسبی بین سرعت، پایداری و سازگاری با تجهیزات حرفه‌ای دارند.

آیا استفاده از PCIe 5.0 برای همه سیستم‌ها ضروری است؟

خیر. PCIe 5.0 بیشتر برای دیتاسنترها، پردازش‌های سنگین، هوش مصنوعی و ذخیره‌سازی‌های بسیار پرسرعت کاربرد دارد. برای بسیاری از سیستم‌ها، PCIe 3.0 یا 4.0 کافی است.

دیباگر PCIe چه کاربردی دارد؟

دیباگر PCIe ابزاری تخصصی برای تحلیل، عیب‌یابی و بررسی خطاهای ارتباطی در مسیر PCIe است و معمولاً در محیط‌های صنعتی، آزمایشگاهی و تولید سخت‌افزار استفاده می‌شود.

کارت فایروایر PCIe در چه مواردی استفاده می‌شود؟

کارت فایروایر PCIe برای اتصال تجهیزات قدیمی‌تر مانند دوربین‌های حرفه‌ای، تجهیزات صوتی و برخی دستگاه‌های صنعتی به سیستم‌های جدید به کار می‌رود.

mini PCIe چیست و چه تفاوتی با PCIe معمولی دارد؟

mini PCIe نسخه کوچک‌تر PCIe است که بیشتر در لپ‌تاپ‌ها، تجهیزات شبکه و سیستم‌ها استفاده می‌شود و فضای کمتری اشغال می‌کند.

آیا کارت شبکه PCIe نیاز به نصب درایور دارد؟

بله، اغلب کارت‌های شبکه PCIe به نصب درایور احتیاج دارند؛ به‌عنوان مثال برای کارت‌های Realtek باید دانلود درایور Realtek PCIe GBE Family Controller انجام شود تا عملکرد صحیح شبکه تضمین شود.

نقش PCIe در SSDهای NVMe چیست؟

SSDهای NVMe از مسیر PCIe برای ارتباط مستقیم با پردازنده استفاده می‌کنند که باعث افزایش چشمگیر سرعت خواندن و نوشتن نسبت به SSDهای SATA می‌شود.

محدودیت تعداد لاین‌های PCIe به چه عواملی بستگی دارد؟

تعداد لاین‌های قابل استفاده به پردازنده، چیپست مادربرد و طراحی سخت‌افزاری سیستم بستگی دارد. این موضوع در کارایی سرورها بسیار مهم است.

آیا مادربرد از همه نسل‌های PCIe پشتیبانی می‌کند؟

خیر. هر مادربرد فقط از نسل‌های مشخصی از PCIe پشتیبانی می‌کند، اما به دلیل سازگاری عقب‌رو، کارت‌های نسل قدیمی‌تر معمولاً روی اسلات‌های جدید کار می‌کنند.

تفاوت اسلات PCIe در مادربرد سرور و دسکتاپ چیست؟

مادربردهای سرور معمولاً تعداد لاین بیشتر، اسلات‌های پایدارتر و پشتیبانی از کارت‌های حرفه‌ای شبکه و ذخیره‌سازی داده را ارائه می‌دهند، در حالی که دسکتاپ‌ها برای کاربردهای عمومی طراحی شده‌اند.

چرا انتخاب مادربرد مناسب برای PCIe اهمیت دارد؟

زیرا نوع و نسل اسلات PCIe، تعداد لاین‌ها و نحوه توزیع آن‌ها مستقیماً بر عملکرد کارت‌ها، سرعت سیستم و امکان ارتقاء آینده تأثیر می‌گذارد.
