پچ پنل (Patch Panel) چیست؟ | معرفی و کاربرد

پچ پنل یک تابلو ایستا و مستطیلی شکل است که برای سازماندهی و مدیریت کابل ها در شبکه های کامپیوتری مورد استفاده قرار می گیرد. این تجهیز با ارتقا ساماندهی کابل ها، کاهش احتمال آسیب به آن ها و تسهیل نگهداری و تعمیر سایر اجزای شبکه نقش موثری در افزایش انعطاف پذیری و کاهش هزینه ها دارد. به بیان دیگر پچ پنل مانند یک تابلو برق عمل کرده و سیگنال‌های داده را از چندین دستگاه و کابل دریافت، مسیریابی و هدایت می کند بدین ترتیب ارتباط بین اجزای شبکه را سازماندهی می کند و اتصالات پویا تجهیزات اکتیو شبکه را از کابل کشی های ثابت جدا می کند. در ادامه اطلاعات بیشتری در مورد پچ پنل، انواع آن و ویژگی های کلیدی هر یک از آنها ارائه می شود.

پچ پنل چیست؟

پچ پنل یکی از تجهیزات کاربردی در شبکه های کامپیوتری است که شامل یک صفحه مستطیل شکل با تعدادی پورت و بخش های (blank) برای مدیریت کابل هاست. این سخت افزار در شبکه های کامپیوتری مختلف به منظور هدایت کابل های تجهیزات اکتیو شبکه مانند سوئیچ (Switch)، روتر (Router) و هاب (Hub) مورد استفاده قرار می گیرد.

بیشتر بخوانید: خرید انواع تجهیزات شبکه

کاربرد Patch Panel

پچ های پنل برای مرتب سازی و ساماندهی کابل ها و اتصالات در شبکه های بزرگ و کوچک کاربرد دارند و در پروژه های مختلف انعطاف پذیری را افزایش داده و هزینه ها را کاهش می دهند. این تجهیزات در تمام پروژه های مرتبط با شبکه قابل استفاده هستند. برای نمونه برخی از کاربردهای رایج پچ پنل شامل موارد زیر هستند.

خرید پچ پنل با قیمت مناسب

برای خرید پچ پنل با قیمت مناسب باید در ابتدا نیازهای شبکه خود را بطور دقیق برآورده کرده و ویژگی های محیط نصب را برای انتخاب ابعاد، شیلدینگ و.. بررسی کنید. همچنین، نیازهای آینده شبکه، شرایط نگهداری و میزان بودجه در دسترس هم باید مورد توجه قرار بگیرند. توجه به این نکته ضروری است که مناسب ترین قیمت همیشه متعلق به ارزان ترین گزینه موجود در بازار نیست؛ بلکه گزینه ای است که از نظر مقیاس پذیری، نگهداری و تعمیر کمترین هزینه را در آینده به شما تحمیل کند. بعلاوه، خرید از یک برند معتبر که معمولا قیمت بالاتری دارد می تواند تضمین کننده کارایی و عملکرد بالای پچ پنل در آینده باشد.

قیمت پچ پنل در بازار ایران

قیمت پچ پنل در بازار ایران به پارامترهای متنوعی نظیر تعداد پورت، برند، قابلیت POE و… بستگی دارد. پچ پنل های ساخته شده توسط برندهای معتبر مانند لگراند و نگزنس به دلیل کیفیت ساخت بالا و عملکرد ایده آل معمولا از قیمت بیشتری برخوردارند. همچنین، تعداد پورت، جنس و نوع پچ هم در تعیین قیمت این تجهیز موثر هستند. به عنوان مثال، پچ های فیبر نوری به دلیل تکنولوژی پیچیده تر قیمت بیشتری نسبت به نمونه مسی دارند. برای خرید پچ پنل با قیمت مناسب در ایران علاوه بر توجه به نیازهای شبکه و انتخاب مناسب ترین گزینه باید در انتخاب فروشنده دقت کنید. با خرید از یک فروشنده معتبر می توانید از کارایی محصول، دریافت پشتیبانی و مقرون به صرفه بودن قیمت محصول اطمینان حاصل فرمایید.

معرفی انواع پچ پنل

انواع پچ پنل را می توان بر اساس معیارهای مختلف نظیر جنس، شیلدینگ، ماژولار بودن، نوع نصب و… به دسته های مختلفی تقسیم بندی کرد. بر همین اساس برخی از مهم ترین انواع پچ پنل شامل موارد زیر هستند.

انواع پچ پنل بر اساس جنس و کاربرد

پچ پنل ها از نظر جنس کابل های ورودی و خروجی و کاربرد به سه دسته پنل مسی، پنل فیبر نوری و پچ پنل تلفن تقسیم می شوند.

پچ پنل مسی یا اترنت

پچ های پنل مسی معمولاً در شبکه‌های محلی (LAN) مورد استفاده قرار می گیرند. این پچ ها شامل پورت‌هایی برای اتصال و مدیریت کابل‌های اترنت هستند و معمولا استانداردهای مختلف Cat پشتیبانی می‌کنند.

پچ پنل فیبر نوری (Fiber Optic Patch Panel)

این نوع پچ پنل که در انواع دیواری و رک مونت در دسترس است برای اتصال کابل‌های فیبرنوری به تجهیزات شبکه بهینه شده است و در شبکه‌های دارای فیبر نوری کاربرد دارد.

پچ پنل تلفن

پچ تلفن یکی دیگر از انواع پچ پنل است که برای سازماندهی کابل ها و ایجاد اتصال بین کابل‌های تلفن (RJ-11) و سوکت‌های مرتبط مورد استفاده قرار می گیرد.

بیشتر بخوانید: هاب شبکه | راهنمای خرید Network Hub

انواع پچ پنل بر اساس شیلدینگ (Shielding)

یکی از مهمترین تقسیم بندی های انواع پچ پنل بر اساس برخوردار بودن از شیلدینگ یا پوشش محافظ است. این پوشش باعث کاهش تداخلات الکترومغناطیسی و نویزها در شبکه می شود. پچ های پنل بر اساس Shielding سه نوع هستند.

پچ پنل UTP (Unshielded Twisted Pair – بدون شیلد)

این مدل پچ پنل هیچ گونه محافظی ندارد و به همین دلیل در محیط های دارای نویز عملکرد قابل قبولی نخواهد داشت. از این مدل پچ به دلیل قیمت مناسب و نصب آسان در شبکه های خانگی و سایر مصارف دارای حداقل تداخل و نویز می توان استفاده کرد.

پچ پنل FTP (Foiled Twisted Pair – با فویل)

این مدل پچ پنل معمولا دارای یک لایه محافظ از جنس آلومینیوم در اطراف هر زوج سیم بهم تابیده است. پچ  FTP برای استفاده در شبکه های با نویز کم و متوسط ایده آل است و ممکن است در فضاهای دارای تداخلات شدید الکترومغناطیسی و نویز زیاد کارایی بالایی نداشته باشد.

پچ پنل STP (Shielded Twisted Pair – با شیلد بافته شده)

این مدل پچ پنل علاوه بر داشتن محافظ آلومینیوم مشابه پچ FTP در اطراف مجموعه زوج های بهم تابیده هم دارای یک پوشش بافته شده مستحکم دیگر است. این مدل پچ پنل به دلیل برخورداری از محافظت دو لایه مقاومت بسیار خوبی در مقابل نویز و تداخل دارد. جنس کیستون‌ها در پچ‌پنل STP معمولاً از فولاد کربن با روکش پودری است و غالبا دارای محفظه‌ای از جنس آلیاژ فلزی است.

انواع پچ پنل بر اساس ماژولار بودن (Modularity)

ماژولار بودن یکی دیگر از معیارهای تقسیم بندی انواع پچ پنل است. بر این اساس پچ های پنل به دو دسته تقسیم می شوند. نمونه ماژولار دارای قابلیت ها و انعطاف پذیری بیشتری است و امکان تعویض کانکتورها را فراهم می‌کند. اما نمونه غیر ماژولار قابلیت های محدود تری دارد.

پچ پنل ماژولار یا آنلودد Unloaded Patch Panel

پچ ماژولار معمولا دارای چندین پورت متمایز همچون STP، UTP، FTP، cat 5، cat 5e، cat 6، cat 6a، cat 7 و … است و از انواع پورت فیبر نوری، مالتی مود و سینگل مود پشتیبانی می کند. این مدل پچ پنل برای ساماندهی اتصالات در شبکه های بزرگ و پیچیده ایده آل است.

 پچ پنل لودد (Loaded Patch Panel):

در پچ پنل غیر ماژولار یا لودد کیستون‌های شبکه به تعداد پورت‌ها، و بدون امکان تغییر تعبیه شده اند. این مدل پچ پنل نسبت به مدل ماژولار دارای قابلیت های بسیار محدود تری است و تنها دارای پورت های مناسب با cat 5e و cat 6  است.

انواع پچ‌ پنل بر اساس قابلیت POE

پچ های پنل بر اساس برخورداری یا عدم برخورداری از قابلیت POE به دو دسته تقسیم می شوند.

پچ پنل مجهز به POE

قابلیت POE امکان انتقال همزمان داده و انرژی را از طریق یک کابل مشترک فراهم می کند. پچ پنل های POE قابلیت انتقال داده و انرژی را روی پورت های خود دارند و ضمن کاهش اعضای اکتیو در رک، نیازهای کابل کشی را به حداقل میرساند.

پچ پنل فاقد POE

 این مدل پچ پنل برخلاف مدل قبلی توانایی انتقال همزمان دیتا و توان مصرفی توسط پورت واحد وجود ندارد و برای شبکه های خلوت با تعداد دستگاه کم که نیاز به انرژی کم و پیچیدگی کم است، گزینه مناسبی هستند.

انواع Patch Panel بر اساس تعداد پورت و ابعاد

تعداد پورت ها یکی از فاکتورهای مهم برای نامگذاری و تعیین قیمت این تجهیز است. انواع پچ پنل معمولا دارای ۱۲، ۱۶، ۲۴، ۳۲، ۳۶، ۴۸ یا ۹۶ پورت هستند که باید بر اساس اندازه و تعداد اعضای شبکه انتخاب شوند. همچنین، این تجهیزات در ابعاد مختلف عرضه شده اند؛ اندازه مناسب پچ پنل باید بر اساس زیر ساخت ها و شرایط محل نصب انتخاب شود.

انواع patch Panel بر اساس نوع نصب

مدل نصب، یکی دیگر از معیارهای دسته بندی انواع پچ پنل است بر این اساس پچ پنل دارای دو نوع است.

پچ رک‌مونت (Rack-mount):

این مدل پچ پنل دارای یک ریل است که قابلیت نصب و حرکت در رک‌ها را دارد. این شیوه نصب بیشتر برای فیبر نوری استفاده می شود و با اتصال به کانکتور های فیبر نوری امکان اتصال و قطع فیبر نوری را فراهم می آورد. کابل های رک مونت بیشتر برای مراکز داده و شبکه‌های بزرگ ایده آل هستند.

پچ دیواری (Wall-mount)

این نوع پچ پنل مستقیما به دیوار متصل می شود و شامل کابل ها و یک کاست برای مرتب سازی آن هاست. این مدل پچ بیشتر در فضاهای کوچک‌تر یا شبکه‌های محدود مورد استفاده قرار می گیرد.

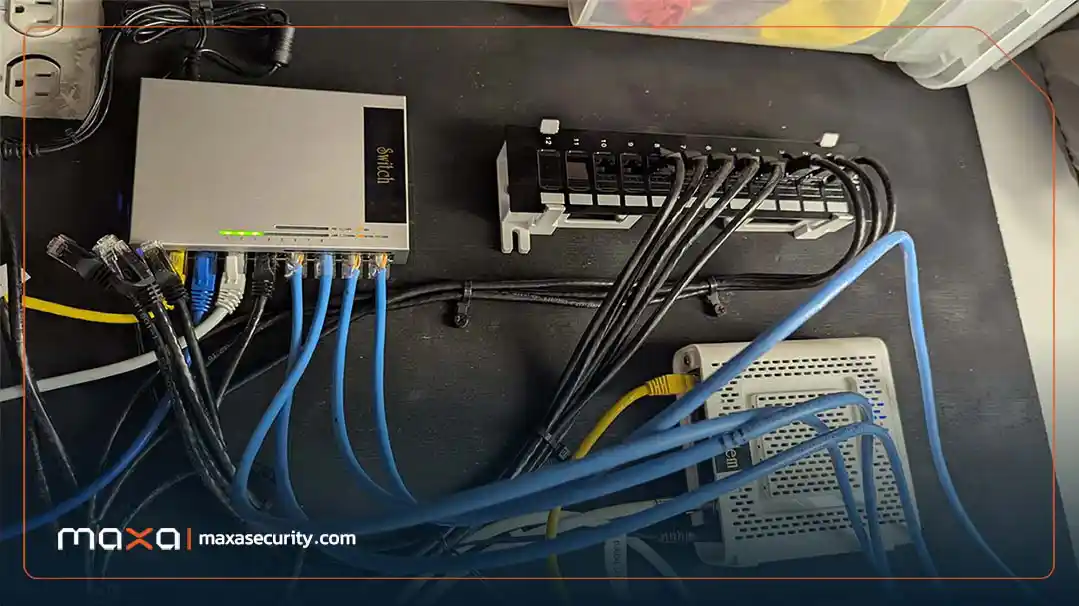

انواع پچ پنل بر اساس کاربرد

محل کاربرد یکی از معیارهای نامگذاری این تجهیز و از تاثیر گذار ترین گزینه ها برای انتخاب بهترین پچ پنل در هر محیط است. پچ های پنل در محیط های متنوعی از دیتا سنتر های بزرگ و شبکه های تلفنی گرفته تا شبکه های محلی کوچک و خانگی کاربرد دارند. برای بالاترین کارایی پچ پنل باید با نوع کاربرد و شرایط محیطی بیشترین سازگاری را داشته باشد. در جدول زیر به بررسی انواع پچ پنل بر اساس نوع کاربرد و ویژگی های اصلی می پردازیم.

مقایسه تفاوت پچ پنل‌های loaded و unloaded

اصلی ترین تفاوت پچ پنل Loaded و آنلودد امکان دستکاری و اعمال تغییرات دلخواه در انتخاب نوع کیستون و تعداد پورت‌های مورد نیاز در نمونه  unloaded است. در مقابل در پچ پنل لودد، کیستون‌ها از قبل داخل پچ پنل تعبیه شده اند و امکان توسعه و ارتقا شبکه در صورت نیاز به پورت ها و کیستون های اضافی وجود ندارد. درجدول زیر عمده ترین تفاوت های پچ پنل لودد و انلودد را بررسی کرده ایم.

مزایا استفاده از پچ پنل

اگرچه پچ پنل جزو تجهیزات ضروری یک شبکه کامپیوتری محسوب نمی شود؛ اما استفاده از آن می تواند مزایای متعددی برای شبکه داشته باشد. برخی از مزایای اصلی Patch Panel عبارتند از:

معایب به کارگیری Patch Panel

علی رغم تمام مزایای گفته شده برای نصب پچ پنل در شبکه های کامپیوتری، اگر در انتخاب یا شیوه نصب و نگهداری این پچ ها اشتباهی صورت بگیرد نه تنها باعث نظم بخشی به کابل ها و ساماندهی اجزای شبکه نمی شوند؛ بلکه ممکن است باعث بی نظمی و سردرگمی بیشتر شوند و هزینه های تعمیر و نگهداری را هم افزایش دهند. همچنین، ممکن است علاوه بر هدر رفت زمان، هزینه هایی برای تعمیر و بازآرایی اجزای شبکه به کاربر تحمیل شود.

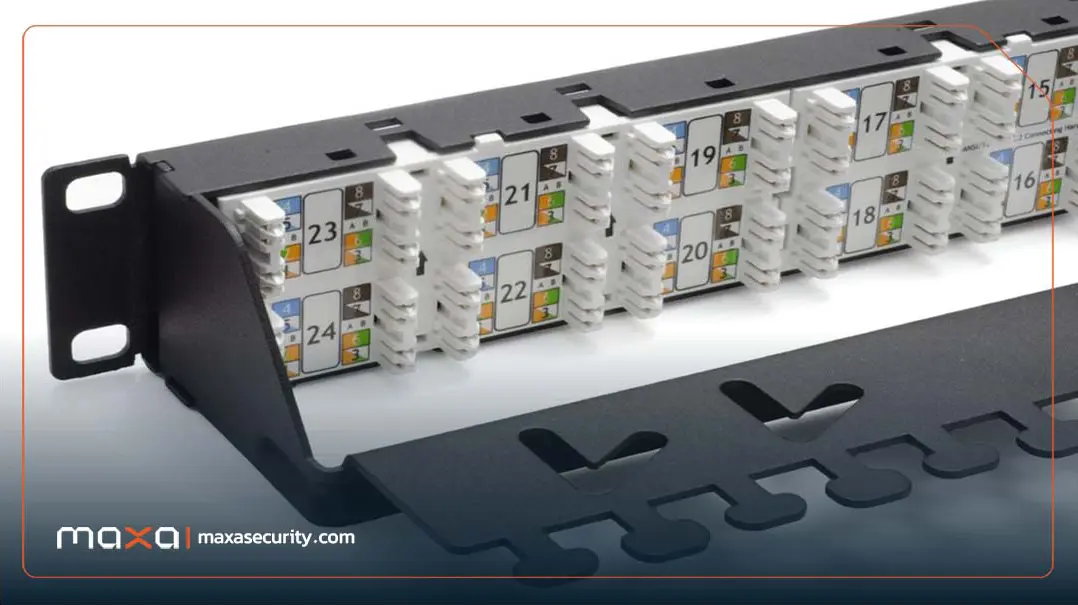

راهنمای انتخاب بهترین پچ پنل

انتخاب بهترین نوع پچ پنل برای هر شبکه به پارامترهای مهمی چون نوع و اندازه شبکه، محدودیت های محیط و استانداردهای کابل کشی بستگی دارد. در اینجا به برخی از مهمترین نکات مهم که در حین انتخاب و نصب پچ پنل باید به آنها توجه شود اشاره می کنیم.

همخوانی با استاندارد کابل‌کشی (Category و نوع فیبر)

یک پچ پنل مناسب زمانی در شبکه عملکرد قابل قبولی را ارائه میدهد که با سایر اجزای به خوبی هماهنگ شود؛ بنابراین؛ انتخاب یک پچ پنل هماهنگ با استانداردهای کابل کشی و سازگار با فیبرهای نوری سینگل مود (Single-mode) یا مالتی مود (Multi-mode) از اهمیت خاصی برخوردار است. همچنین پچ پنل باید با نوع کانکتورها هم سازگاری بالایی داشته باشد.

نیاز به شیلدینگ

یکی دیگر از نکات مهمی که هنگام انتخاب و خرید پچ پنل باید به آن توجه کنید میزان نویز و تداخلات الکترومغناطیسی احتمالی در محیط شبکه است که بر اساس آن باید از بین دو مدل پچ پنل شیلدینگ دار یا فاقد روکش گزینه مطمئن تر را انتخاب کنید.

اهمیت ماژولار بودن (لودد یا آنلودد)

اگر بعد از نصب پچ نیازی به گسترش یا ایجاد تغییر کلی در شبکه ندارید، پچ لودد با قابلیت نصب سریع و قیمت کمتر گزینه مناسبی است. اما اگر قصد گسترش شبکه و اعمال تغییرات در ساختار آن را دارید بهتر است از پچ انلوود یا بدون کیستون استفاده کنید.

تعداد پورت و برنامه برای توسعه شبکه در آینده

تعداد پورت هم یکی از پارامترهای مهم در انتخاب پچ پنل است. مناسب ترین تعداد پورت برای هر پچ در هر پروژه به تعداد دستگاه ها و تجهیزات شبکه بستگی دارد. هنگام انتخاب پچ پنل بهتر است پچ پنلی با تعداد پورت های بیشتر از نیاز فعلی شبکه خریداری کنید تا در صورت نیاز به توسعه شبکه در آینده مجبور به تعویض پچ و تخصیص بودجه اضافی نشوید.

بررسی قابلیت POE

انتخاب یک پچ پنل با قابلیت POE می تواند نیاز به کابل کشی در شبکه را کاهش دهد و بیشتر برای شبکه های با تعداد دستگاه زیاد یا دارای اکسس پوینت و دوربین مداربسته  POE توصیه می شود.

محدودیت های محیطی

توجه به فضای رک و محدودیت های محیط نصب، نقش مهمی در انتخاب بهترین پچ پنل دارد. با توجه به این پارامتر بهترین گزینه پچی است که از نظر ابعاد با یونیت رک سازگار باشد و از مدل نصب موردنظر(دیواری یا رک مونت) پشتیبانی کند.

میزان بودجه اختصاصی

قیمت انواع پچ پنل با توجه به ابعاد و تعداد پورت، شیلدینگ و پشتیبانی یا عدم پشتیبانی از قابلیت های ویژه  متغیر است. قبل از انتخاب پچ پنل با توجه به میزان بودجه مورد نظرتان پارامترهای مختلف را آنالیز کنید و از بین گزینه های موجود بهترین پچ را با توجه به نیازهای حال حاضر و برنامه های آینده شبکه  انتخاب کنید.

برند و کیفیت ساخت

بدیهی است که خرید پچ پنل و سایر تجهیزات شبکه از برندهای معتبر و شناخته شده انتخاب هوشمندانه تری است. زیرا این برندها علاوه بر تولید محصولات با عملکرد و کارایی بالا معمولا خدمات پشتیبانی خوبی هم ارائه میدهند.

ابزارهای مورد نیاز برای نصب  Patch Panel

برای نصب پچ پنل به تعدادی ابزار ساده و طی کردن چند مرحله آسان نیاز دارید. برخی از مهمترین ابزارها برای نصب پچ پنل عبارتند از :

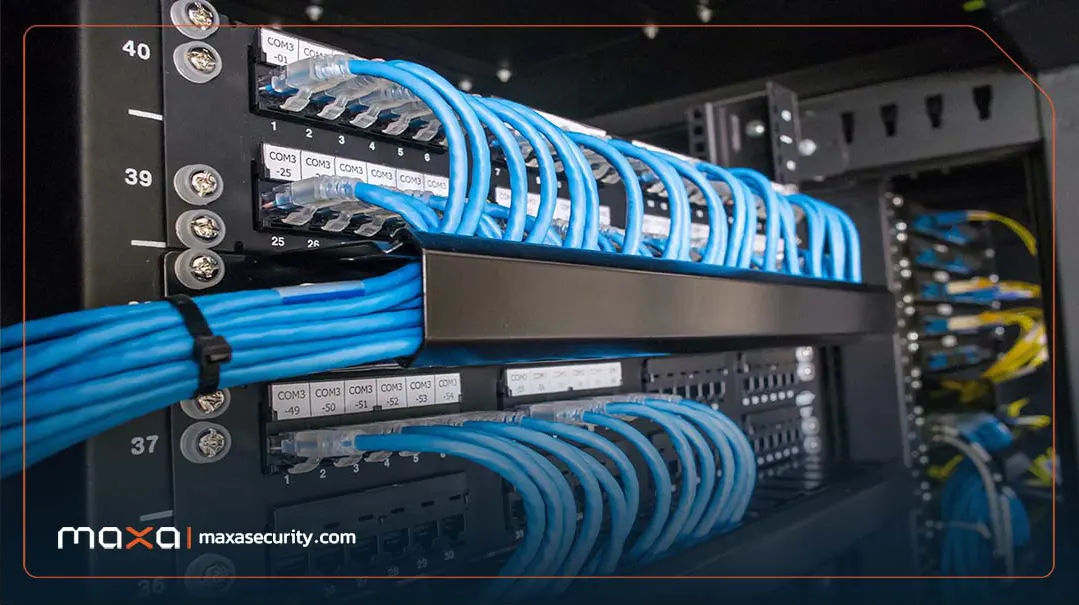

مراحل نصب پچ پنل شبکه

برای نصب پچ پنل باید مراحل زیر را به ترتیب و با رعایت کامل نکات طی کنید. مراحل نصب بسته به نوع پچ، تعداد پورت و ویژگی های آن ممکن است مدت زمان بیشتری طول بکشد و شامل مراحل کمتر یا بیشتری  باشد.

انتخاب بهترین لوکیشن

پچ پنل‌ ها برای ارائه بالاترین عملکرد باید در مناسب ترین موقعیت مکانی مستقر شوند. پچ باید در ارتفاع مناسب و محلی با  تهویه مناسب نصب شود. همچنین، هنگام نصب پچ کابل ها نباید در معرض خم شدن قرار بگیرند.

آماده سازی زیرساخت ها و نصب پچ:

برای نصب پچ پنل در رک باید محل سوراخ‌ها برای مهره‌های قفس روی ریل‌های قفسه علامت گذاری و پس از ایجاد سوراخ، پچ پنل روی ریل‌های جلویی محکم شود.

تکمیل اتصالات و مدیریت کابل ها:

در این مرحله باید کابل‌های شبکه را به پشت پچ پنل هدایت کنید و مطابق با نمودار سیم کشی  به پورت های شماره گذاری شده وصل کنید.

برچسب‌گذاری:

 پس از برقراری اتصالات، باید هر کابل و پورت در هر دو انتها نام‌گذاری و شماره‌گذاری شود تا مراحل عیب‌یابی و مدیریت در آینده تسهیل شوند.

بسته بندی و مسیر یابی کابل ها:

 پنل‌های مدیریت کابل را در زیر پچ پنل نصب کرده و تمام کابل ها را به صورت منظم بسته‌بندی و مسیریابی کنید.

اتصال پچ پنل به سوئیچ شبکه:

 در این مرحله باید پورت‌های جلویی پچ پنل را  به پورت‌های متناظر در سوئیچ شبکه متصل کنید.

تست سلامت اتصالات:

 در این مرحله برای  حصول اطمینان از عملکرد تمامی اتصالات به کمک پینگ کردن دستگاه‌ها از طریق لینک‌های پچ پنل و سوئیچ  عملکرد کلی شبکه را بررسی کنید.

به روز رسانی و ثبت نمودارها:

 نمودارهای سیم‌کشی را به‌روزرسانی کرده و محل اتصالات را یادداشت کنید تا در آینده بتوانید برای عیب یابی سریعتر و تعمیرات آسان از آنها استفاده کنید.

مقایسه پچ پنل و سوئیچ

 مفهوم  و عملکرد پچ پنل با سوئیچ شبکه (Network Switch) کاملا متفاوت است. این دو تجهیز هر دو از اجزای شبکه هستند و  پورت‌های متعددی دارند، اما  نقش های  متفاوتی در شبکه دارند و در لایه های مختلفی از شبکه عمل می کنند. اصلی ترین تفاوت سوئیچ شبکه و پچ پنل این است که پچ پنل تنها در سازماندهی کابل ها و اتصالات نقش دارد ولی سوئیچ شبکه در انتقال داده ها بین اجزای شبکه دخالت دارد. در واقع پچ برای سازماندهی طراحی شده و نقش مستقیمی در انتقال داده ندارد اما سوییچ برای برقراری ارتباط و اتصال طراحی شده است.

پچ پنل های رایج در بازار ایران

در جدول زیر بعضی از رایج ترین پچ پنل های بازار ایران و ویژگی های مهم آن ها را بررسی می کنیم.

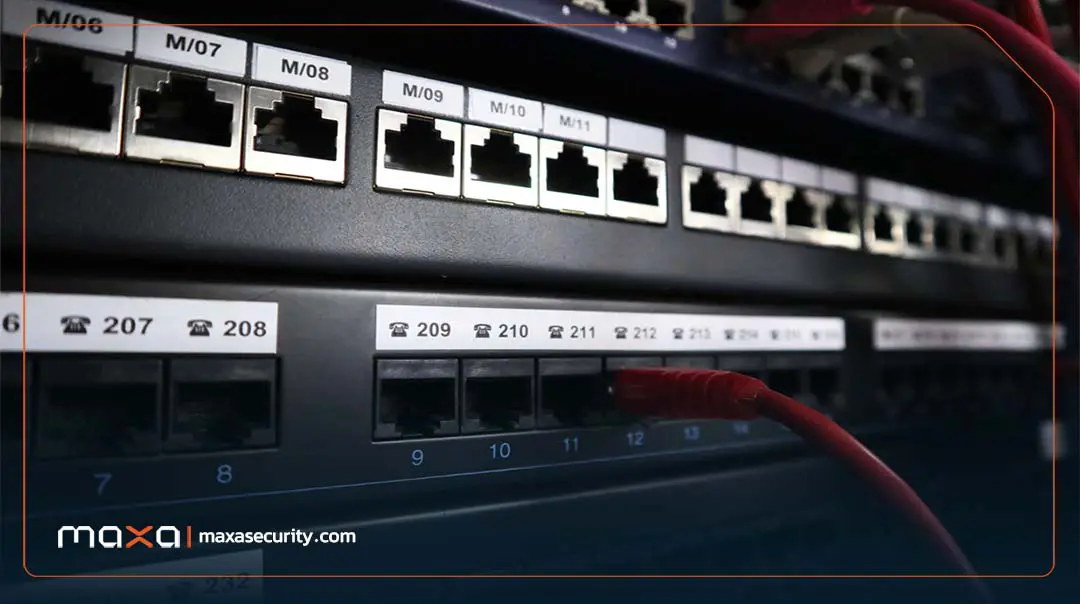

بهترین برندهای تولید کننده patch panels

خرید پچ پنل از یک برند معتبر تا حد زیادی می تواند خیال شما را بابت کارایی و بهره‌وری راحت کند. برخی از برندهای ایرانی و خارجی معتبر تولید کننده پچ پنل شامل موارد زیر هستند.

برندهای ایرانی پچ پنل

•  سوپیتا (Soupita)
•  متا الکترونیک (Mata Electronic)
• گیگانت (Giganet)

برندهای خارجی پچ پنل

• لگراند (Legrand)
• نگزنس (Nexans
• امپ (AMP)
• دی‌لینک (D-Link)
• بلدن (Belden)
• Draka
• Ultima

جمع بندی

در این مقاله اطلاعاتی پیرامون پچ پنل و انواع آن ارائه شد.پچ پنل‌ها از اجزای اصلی زیرساخت‌های شبکه هستند و به سازماندهی و مدیریت کابل‌ها کمک می کند. مدیریت بهتر کابل ها در یک شبکه هم به نوبه خود باعث   بهبود کارایی، افزایش انعطاف پذیری و پایداری بیشتر شبکه  می شود. انتخاب نوع مناسب پچ پنل، بسته به نیازهای خاص شبکه و محیط کاری، می‌تواند تاثیر بسزایی در عملکرد و بهره وری نهایی یک شبکه کامپیوتری داشته باشد. با توجه به تنوع موجود در انواع پچ پنل‌، در این مقاله معیارهایی برای انتخاب مناسب ترین گزینه از بین نمونه های پچ پنل موجود در بازار برای شبکه های مختلف ارائه شد.

سوالات متداول

در این بخش به چند سوال متداول پیرامون پچ پنل و انواع آن پاسخ می‌دهیم.

پچ پنل فیبرنوری چیست؟

پچ پنل فیبر نوری یک پنل فلزی با تعدادی پورت است که برای اتصال کابل ها و آداپتور های فیبر نوری بهینه شده اند.

پچ پنل لگراند چیست؟

لگراند از تولید کنندگان معتبر انواع پچ پنل است و طیف متنوعی از پچ های پنل با کیفیت را به بازار جهانی عرضه می کند.

پچ پنل poe چیست؟

نوعی پچ پنل است که امکان انتقال همزمان دیتا و توان مصرفی را از طریق پورت های خود فراهم می کند.

پچ پنل sftp چیست؟

نوعی پچ پنل است که بین انواع  مختلف پچ بالاترین مقاومت و پایداری را در مقابل  نویز و تداخل سیگنال ارائه میدهد.

تفاوت پچ پنل شبکه و پچ پنل فیبر نوری چیست؟

سرعت انتقال داده ها و پهنای باند در پچ های فیبر نوری بیشتر از پچ های مسی شبکه است.

پچ پنل برقی چیست؟

پچ پنل برقی قطعه ای مستطیل شکل و مجهز به چندین پورت برای ساماندهی کابل ها است.

انواع پچ پنل با چه تعداد پورت تولید می شوند؟

پچ های پنل معمولا با تعداد 12، 16، 24، 32، 36، 48 و 96 پورت تولید و عرضه می شوند.

بهترین برند پچ پنل کدام است؟

بهترین برندهای خارجی شامل لگراند، نگزنس و امپ هستند. همچنین، بهترین برندهای ایرانی شامل سوپیتا، متا الکترونیک وگیگانت هستند.
