تفاوت‌های DIP، SMD، COB و MIP در نصب صفحه‌نمایش LED

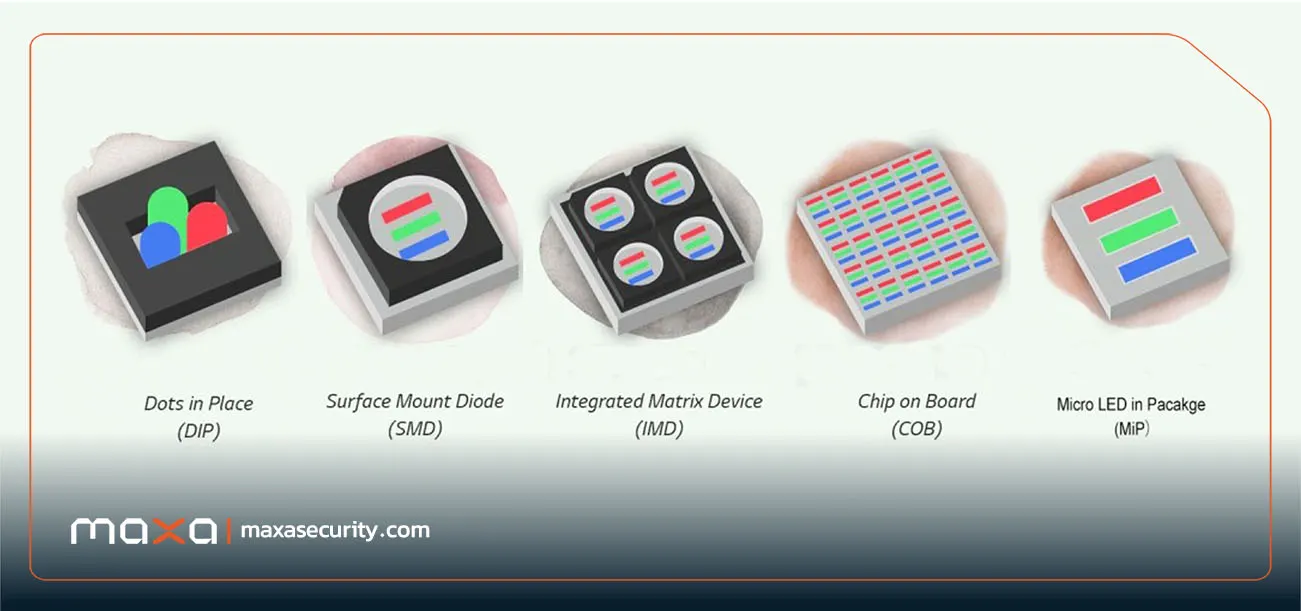

بررسی ویژگی‌های DIP، SMD، COB و MIP  در نصب صفحه‌نمایش LED

بررسی ویژگی‌ها، قابلیت‌ها و نحوه نصب DIP، SMD، COB و MIP در صفحه‌نمایش LED موضوع بسیار مهمی برای کاربران است که به کمک آن می‌توان به تفاوت‌های موجود میان این فناوری‌ها پی برد و صفحه نمایشگر ال‌ای‌دی را در زمان خرید به‌درستی انتخاب کرد. بااین‌وجود هر یک از فناوری‌های DIP، SMD، COB و MIP  در نصب صفحه‌نمایش LED به شرح زیر در نظر گرفته می‌شوند:

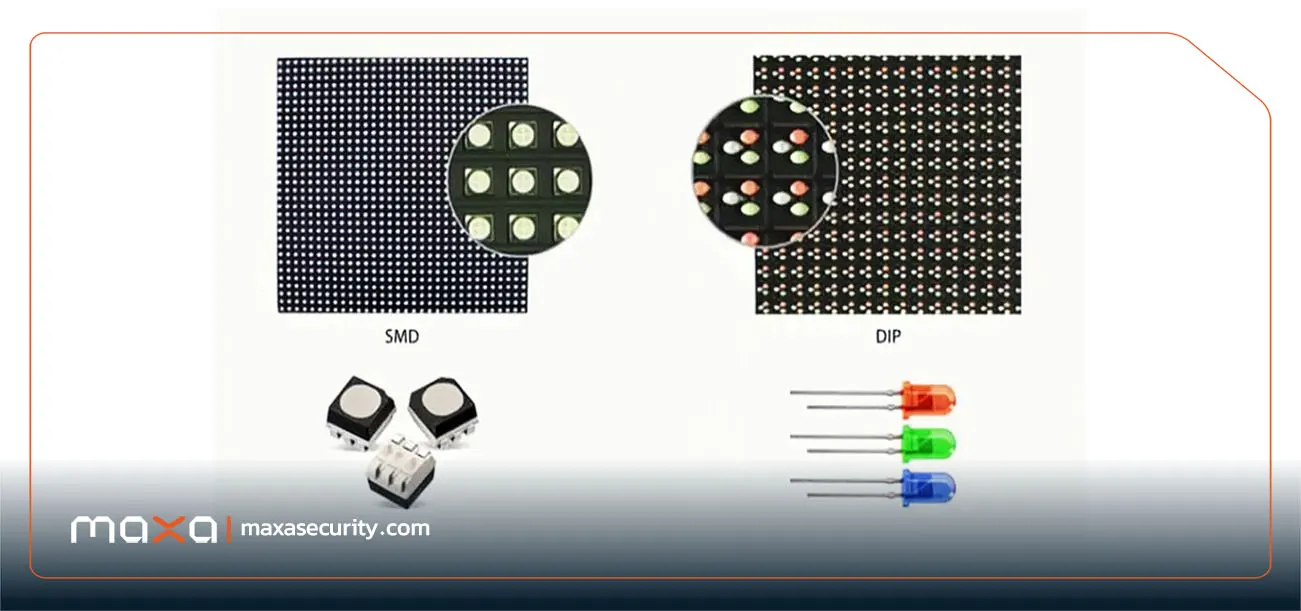

LEDهای DIP  | Dual In-line Package

DIP مخفف عبارت Dual In-line Package است که از قدیمی‌ترین فناوری‌های LED محسوب می‌شود. LEDهای DIP  متشکل از 3 دیود مجزا هستند که روی یک برد مدار نصب می‌شوند و هر کدام از آنها دارای پوشش محافظ مخصوص به خود هستند. این دیودها با 3 رنگ قرمز، سبز و آبی و به‌صورت خطی در یک پکیج روی برد مدار نصب می‌شوند.

نحوه نصب نمایشگرهای DIP

نحوه نصب نمایشگرهای DIP بسیار ساده است؛ زیرا در این نمایشگرها، نصب دیودها از طریق برد مدار با فناوری سنتی pin-through-hole انجام می‌شود. اما نمایشگرهای DIP در مقایسه با سایر LEDها حجیم‌تر و ضخیم‌تر هستند؛ زیرا در این روش دیودها اندازه بزرگی دارند. به همین دلیل نصب نمایشگرهای DIP به فضا بیشتر و سازه‌های محکم‌تری نیاز دارد تا از نظر ایمنی شرایط نصب نمایشگرهای DIP ایده‌آل باشد. خصوصاً در مواقعی که نیاز به نصب نمایشگرهای DIP در فضای باز بزرگ باشد، حتماً باید به این موضوع توجه کرد و ایمنی را رعایت نمود. بااین‌وجود می‌توان گفت یکی از اصلی‌ترین تفاوت‌های نمایشگر DIP با سایر روش‌ها، نحوه نصب آن است.

بیشتر بخوانید: ویدئو وال چیست؟ | خرید ویدئو وال | انواع Video Wall

4 ویژگی مهم LEDهای DIP

در میان ویژگی‌های LEDهای DIP  که آنها را از سایر مدل‌ها و روش‌ها متمایز کرده است، برخی از این ویژگی‌ها مهم‌تر هستند. ازاین‌جهت 4 ویژگی مهم LEDهای DIP را می‌توان مواردی به شرح زیر در نظر گرفت:

روشنایی: LEDهای DIP به دلیل روشنایی بسیار بالا قابل تشخیص هستند و با این ویژگی بارز شناخته می‌شوند. روشنایی بالا LEDهای DIP را برای فضای باز به گزینه بسیار ایده آلی تبدیل کرده است.

مقاومت و دوام بالا: باتوجه‌به آنکه دیودها در LEDهای DIP دارای بسته‌بندی مجزا هستند، مقاومت و دوام آنها در شرایط جوی گوناگون بسیار بالا است و می‌توان با خیال آسوده از آنها در فضای باز یا هر شرایط آب‌وهوایی استفاده کرد.

تراکم پیکسلی کم: نمایشگرهای DIP از تراکم پیکسلی کمتری نسبت به مدل‌های دیگر برخوردار هستند؛ زیرا در این مدل، دیودها به‌صورت فیزیکی جداسازی شده‌اند. این ویژگی موجب می‌شود که استفاده از نمایشگرهای DIP در مواقعی که به‌وضوح تصویری بالا نیاز است با محدودیت مواجه شود. در نتیجه DIP برای نمایشگرهای فضای باز با رزولوشن P6، P8، P10، P16 و P20 به کار می‌رود.

تکنیک لحیم‌کاری: در DIP، پایه‌های دیود روی برد PCB لحیم می‌شود که این موضوع روی بادوام‌تر بودن دیود DIP تأثیرگذار است. با این شرایط اتصالات لحیم در زمان حمل‌ونقل به‌راحتی شل نمی‌شود و در محیط‌های سخت بیرونی مشکلی ایجاد نخواهد شد.

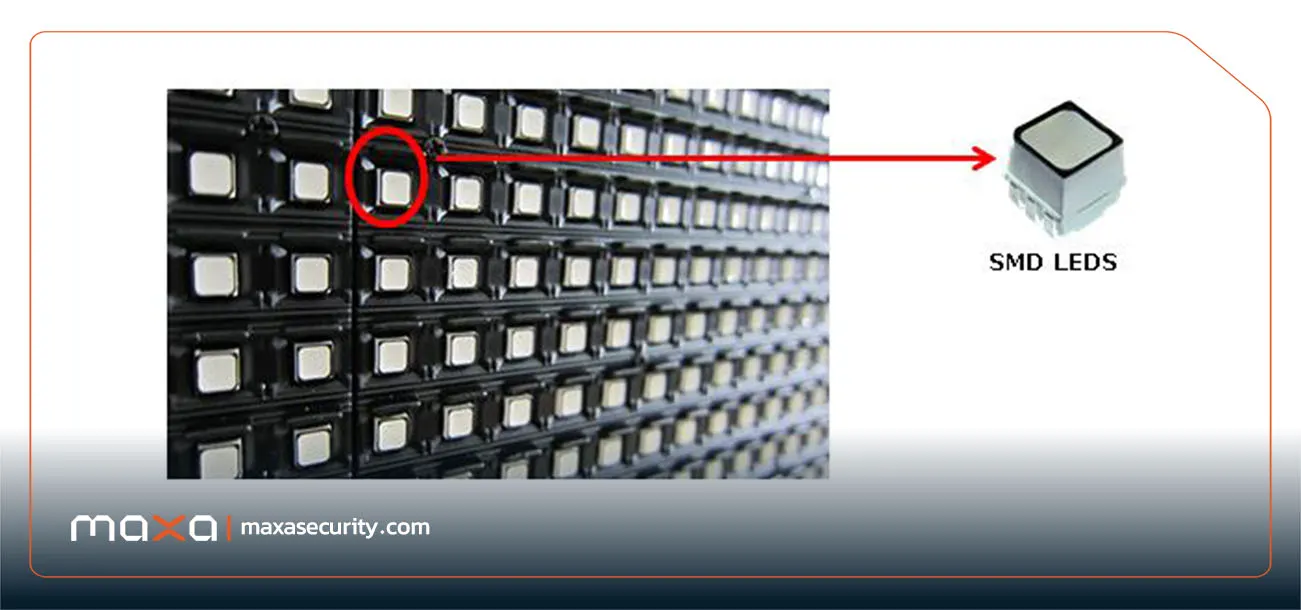

LEDهای SMD|Surface-Mounted Device

LEDهای SMD تحول قابل‌توجهی در نمایشگرهای ال‌ای‌دی ایجاد کرده‌اند. در بسته‌بندی SMD هر 3 دیود که از رنگ‌های قرمز، سبز و آبی برخوردار هستند، داخل یک تراشه یکپارچه تعبیه شده‌اند که به‌صورت مستقیم روی سطح برد مدار نصب می‌شوند. این ویژگی‌ها موجب می‌شود که نمایشگرهای SMD به شکل قابل‌توجهی فشرده‌تر و کارامدتر از LEDهای DIP باشند و وضوح بالاتری داشته باشند.

نحوه نصب نمایشگرهای SMD

نصب سطحی دیودهای SMD موجب ساده‌تر شدن فرایند نصب این نوع نمایشگرها شده است؛ زیرا در این روش تراشه‌ها به‌صورت مستقیم روی برد لحیم می‌شوند و به نصب pin-through-hole نیازی ندارند. در این شرایط نمایشگرهایی نازک‌تر و سبک‌تر از روش DIP تولید می‌شوند که حمل‌ونقل آنها بسیار آسان‌تر است. خصوصاً برای محیط‌های داخلی که اغلب نمایشگرها به‌صورت ماژولار طراحی می‌شوند، روش SMD بسیار مفید و کارآمد است. علاوه بر این موارد، نگهداری از نمایشگرهای SMD نیز به دلیل ویژگی‌هایی که دارد بسیار آسان خواهد بود.

4 ویژگی مهم LEDهای SMD

LEDهای SMD همچون مدل‌های دیگر از ویژگی‌هایی برخوردار هستند که آنها را متمایز از سایر مدل‌ها کرده است. 4 ویژگی مهم LED های SMD را می‌توان مواردی از قبیل زیر در نظر گرفت:

اندازه فشرده: یکپارچه‌سازی 3 دیود در یک تراشه موجب می‌شود که LEDهای SMD تراکم پیکسلی بالاتری پیدا کنند و برای نمایشگرهای داخلی با وضوح بالا مناسب باشند. باتوجه‌به آنکه قطعات فقط بر روی یک سمت از برد مدار لحیم می‌شوند، LEDهای SMD کوچک‌تر و نازک‌تر می‌گردند.

بهره‌وری انرژی و روشنایی: LEDهای SMD در مقایسه با DIP روشن‌تر هستند و مصرف انرژی آنها کمتر است که در نتیجه این LEDها موجب بهره‌وری انرژی می‌شوند. اما باید به این موضوع توجه داشت که ممکن است LEDهای SMD در محیط‌های بیرونی از سطح روشنایی DIP برخوردار نباشند.

کاربردپذیری: LEDهای SMD به دلیل وضوح بالایی که دارند، بیشتر در محیط‌های داخلی به کار برده می‌شوند؛ اما بااین‌وجود امکان استفاده از فناوری SMD برای نمایشگرهای خارجی نیز وجود دارد و دراین‌خصوص نیز کاربردی هستند.

ترکیب رنگ و تصویر شفاف: برای طراحی نمایشگرهای SMD معمولاً از LEDهای IN-1-3 استفاده می‌شود؛ به‌گونه‌ای که در هر واحد پیکسلی یک LED RGB سه در یک وجود دارد و 3 تراشه کوچک درون یک بخش واحد محصور شده‌اند. این شرایط موجب می‌شود که ترکیب رنگ‌ها به شکل بهتری انجام شود و تصاویر شفاف‌تر باشند.

بیشتر بخوانید: خرید و قیمت تلویزیون شهری | قطعات تلویزیون شهری

LEDهای COB | Chip on Board

COB یا Chip on Board جدیدترین فناوری به‌کاررفته در طراحی LEDها است که یکپارچگی را به سطح بالاتری می‌برد. در نمایشگرهای COB، چندین تراشه LED مستقیماً روی بستر (سابستریت) نصب می‌شوند و ماژول یکپارچه‌ای را تشکیل می‌دهند. این تراشه‌ها به‌صورت متراکم در کنار هم قرار می‌گیرند و سطح نمایشگر را یکدست‌تر می‌سازند. علاوه‌برآن، نمایشگرهای COB حتی نازک‌تر و سبک‌تر هستند و انعطاف‌پذیری بیشتری در نصب ارائه می‌دهند. این نوع نمایشگرها می‌توانند در فضاهای محدود یا در سطوح و اشکال پیچیده به کار گرفته شوند. ماهیت ماژولار پنل‌های COB باعث می‌شود نصب، نگهداری و تعویض آن‌ها آسان باشد.

نحوه نصب نمایشگرهای COB

نصب COB با 2 روش متفاوت انجام می‌شود که این روش‌ها به شرح زیر هستند:

نصب نمایشگرهای COB با روش FACE-UP

در روش FACE-UP تراشه‌های COB به‌صورت مستقیم روی PCB قرار می‌گیرد؛ به‌گونه‌ای که تراشه در قسمت جلویی نمایان است. در واقع تراشه COB به جلوی PCB نصب می‌شود و در آنجا ثابت می‌گردد. پس از آن نیز با روش لحیم‌کاری، اتصال الکتریکی برقرار می‌گردد. ازآنجایی‌که در روش FACE-UP تراشه COB در معرض محیط قرار می‌گیرد، دفع حرارت به شکل بهتری انجام می‌شود؛ اما از سوی دیگر تأثیرپذیری آن از محیط نیز بیشتر می‌شود.

نصب نمایشگرهای COB با روش FLIP-CHIP

در روش FLIP-CHIP تراشه COB برعکس می‌شود و پشت PCB  نصب می‌شود؛ به‌گونه‌ای که قسمت پشتی تراشه به برد متصل می‌گردد. بااین‌وجود تراشه در جلوی PCB و در معرض دید نیست. به‌صورت کلی در روش FLIP-CHIP اتصالات سیمی حذف می‌شوند و مشکلاتی همچون لحیم‌کاری ناقص سیم‌ها، پارگی سیم‌ها و مهاجرت فلزی کاملاً از بین می‌روند. این شرایط موجب افزایش قابلیت اطمینان چراغ LED می‌شود و به فضای فیزیکی برای سیم‌کشی نیازی نخواهد بود. لازم به ذکر است که در روش FLIP-CHIP میزان تراکم پیکسلی نیز افزایش می‌یابد.

4 ویژگی مهم LEDهای COB

LEDهای COM از ویژگی‌های مهمی برخوردار هستند که 4 مورد از مهم‌ترین آنها مواردی به شرح زیر هستند:

تراکم پیکسلی بالا: از نظر ابعاد فیزیکی، قطر لامپ‌های LED در بسته‌بندی COB به‌اندازه براکت محدود نیست. به همین دلیل COB از تراکم پیکسلی بالاتری نسبت به موارد دیگر برخوردار است و استفاده از آن برای نمایشگرهایی که وضوح بالایی دارند، مناسب خواهد بود.

نمایش یکنواخت: با درنظرگرفتن این موضوع که چیدمان تراشه‌های LED در COB فشرده است، فاصله کمتری میان پیکسل‌های نمایشگرهای COB وجود دارد. این شرایط در ایجاد تصویر روان با رنگ‌های یکنواخت مؤثر واقع می‌شود.

صفحه‌نمایش نازک: یکی از مهم‌ترین ویژگی‌های نمایشگر COB نازک و سبک بودن آن است. این ویژگی موجب می‌شود که نمایشگرهای COB برای مواقعی که محدودیت فضا وجود دارد یا از طراحی مدرن استفاده شده است، گزینه بسیار مناسبی محسوب شود.

مقاومت و دوام بالا: در روش COB نیز تراشه‌های LED مستقیماً روی PCB قرار می‌گیرند و سپس با رزین اپوکسی پوشانده و تثبیت می‌شوند. پوشش اپوکسی موجب ایجاد حالت ضدآب، ضد گردوغبار و ضد الکتریسیته ساکن می‌شود. بااین‌وجود اگر سطح نمایشگر با آب تماس پیدا کند با یک‌پارچه می‌توان آن را پاک کرد. لازم به ذکر است که ماژول‌های فضای باز COB به‌صورت کامل در برابر آب مقاوم هستند و هرگونه گردوغبار یا ذرات آب روی سطح نمایشگر را می‌توان به‌راحتی با پارچه تمیز کرد.

LEDهای MIP | Micro LED in Package

LEDهای MIP به دلیل افزایش تقاضا در بازار برای منابع نوری که روشنایی بیشتر و فاصله پیکسلی کمتری داشته باشند، طراحی و تولید شده‌اند و به‌عنوان یکی از روش‌های بسته‌بندی LED در نمایشگرها معرفی شده‌اند. لازم به توضیح است که در روش MIP از MICRO LED استفاده شده است و در طراحی آن، تراشه‌های MICRO LED با قطعات مجزا ترکیب شده‌اند.

نحوه نصب نمایشگرهای MIP

برای نصب نمایشگرهای MIP در ابتدا تراشه MIP به کمک فناوری انتقال انبوه یا Mass Transfer به بستر منتقل می‌شوند و پس از آن به تراشه‌های کوچک تک‌واحدی یا چندتایی تقسیم می‌شوند. در مرحله بعد، این تراشه جدا و با هم ترکیب می‌شوند و پس از قرارگیری تراشه‌ها و پردازش صفحه، سطح بدنه با یک‌لایه فیلم پوشانده می‌شود تا تولید نمایشگر LED تکمیل شود.

4 ویژگی مهم LEDهای MIP

LEDهای MIP به‌عنوان روشی مجزا و مستقل برای نمایشگرها از 4 ویژگی مهم برخوردار هستند که این موارد به شرح زیرند:

تراکم پیکسلی بالا: فاصله پیکسلی در LEDهای MIP کمتر از 1 میلیمتر است و تصاویر از وضوح و کیفیت بالایی برخوردار خواهند بود. همچنین این موضوع موجب می‌شود که جزئیات دقیق تصویر به خوبی قابل رویت باشند.

دوام بالا: کپسوله‌سازی LEDها در روش MIP به‌گونه‌ای است که این ال‌ای‌دی‌ها به‌خوبی در برابر شرایط محیطی مانند گردوغبار، رطوبت یا ضربه مقاوم هستند.

روشنایی و رنگ بهبودیافته: میزان روشنایی در LEDهای MIP بسیار بالا است و دقت رنگ آن نیز کاملاً یکنواخت خواهد بود.

طراحی انعطاف‌پذیر: MIP مستقل از بسته‌بندی لامپ‌های LED است و با نصب سطحی در بخش پایین‌دستی سازگاری دارد. به همین دلیل تراشه‌های MIP در فرایند تولید، آزمایش  و تعمیر بسیار انعطاف‌پذیر هستند.

جدول مقایسه DIP، SMD، COB و MIP در نصب صفحه‌نمایش LED

 جمع‌بندی

با درک تفاوت‌های DIP، SMD، COB و MIP در نصب صفحه‌نمایش LED می‌توانید نیازهای نمایشی خود را به‌درستی انتخاب کنید. به‌عبارت‌دیگر، درک تفاوت‌های DIP، SMD، COB و MIP در نصب صفحه‌نمایش LED به نصب بیلبوردهای بزرگ در فضاهای باز یا نمایشگرهای داخلی با وضوح‌بالا کمک می‌کند و آگاهی موردنیاز را در اختیار کاربران قرار می دهد. در نتیجه کاربران می‌توانند بر اساس نیازهای خاص، کاربرد و شرایط به انتخاب صفحه‌نمایش LED بپردازند و از آن به بهترین شکل استفاده کنند. درصورتی‌که قصد خرید نمایشگر برای محیط‌های داخلی یا خارجی را دارید با ما در شرکت مکسا تماس بگیرید تا بهترین محصولات را به شما معرفی کنیم.

سؤالات متداول

DIP، SMD، COB و MIP برای محیط‌های داخلی مناسب هستند یا خارجی؟

•       DIP: گزینه بسیار ایدئال برای فضای باز
•       SMD: گزینه مناسب برای محیط‌های داخلی و خارجی
•       COB: برای محیط‌های داخلی که وضوح تصویر بسیار مهم است
•       MIP: گزینه بسیار مناسب و مقاوم برای فضاهای خارجی

تفاوت اصلی بین DIP، SMD، COB و MIP چیست؟

•   DIP: دیودهای جداگانه با بسته‌بندی سنتی، روشنایی بالا و مناسب فضای باز
•   SMD: دیودهای سه‌گانه (RGB) روی یک چیپ کوچک، مناسب محیط داخلی و با تراکم پیکسلی بالا
•   COB: تراشه‌های LED به‌صورت متراکم روی برد، نمایش بدون درز و باکیفیت بالا
•   MIP: ال ای دی‌های بسیار کوچک با تراکم پیکسلی فوق‌العاده ریز، کیفیت تصویر و روشنایی استثنایی

نصب و نگهداری کدام یک از فناوری‌های DIP، SMD، COB و MIP آسان‌تر است؟

در میان فناوری‌های DIP، SMD، COB و MIP که برای نصب صفحه‌نمایش ال‌ای‌دی به کار می‌روند، SMD و COB به دلیل طراحی ماژولار از شرایط بهتری برخوردار هستند و نصب و نگهداری آنها آسان‌تر است.

تفاوت هزینه بین DIP، SMD، COB و MIP چگونه است؟

DIP فناوری بسیار کم‌هزینه است که به بودجه کمی نیاز دارد و SMD از هزینه متوسط و بیشتر از DIP برخوردار است. فناوری‌های  MIP و COB نیز گران‌ترین فناوری‌هایی هستند که در نصب صفحه‌نمایش LED استفاده می‌شوند.

فاصله بین پیکسل‌ها (Pixel Pitch) چه تأثیری در انتخاب فناوری LED دارد؟

فاصله پیکسلی بزرگ که در فناوری DIP به‌کاررفته است برای دید دور مناسب است و فاصله پیکسلی متوسط SMD برای نمایشگرهای داخلی و نیمه بیرونی مناسب است. از سوی دیگر فاصله پیکسلی بسیار کوچک  که در فناوری‌های MIP و COB به‌کاررفته است برای نمایشگرهای نزدیک به بیننده مناسب خواهد بود.
