اتاق فرمان یا اتاق رژی استودیوهای ضبط یا پخش زنده

اتاق فرمان پخش زنده یا ضبط شده حکم مغز یک استودیو را دارد، اگر سالن همایش یا مرکز مانیتورینگ را مانند بدن در نظر بگیریم. تمام ورودی‌های صوتی و تصویری وارد این بخش می‌شوند و بعد از بررسی و انتخاب، بیرون می‌روند. در واقع بدون یک اتاق فرمان درست‌وحسابی، هیچ تصویر و صدایی به مقصدش نمی‌رسد. فرقی ندارد مدیریت یک همایش بین‌المللی بر عهده شما باشد یا کنترل ده‌ها تصویر حساس امنیتی در یک مرکز مانیتورینگ؛ بدون یک اتاق رژی استاندارد، بروز اختلال، تاخیر در تصویر (Latency) و افت کیفیت، رقیب کاری شما خواهد بود. در این مقاله قصد داریم تمامی ابعاد، تجهیزات کلیدی، استانداردهای مهندسی و راهکارهای نوین ساخت و تجهیز یک اتاق کنترل حرفه‌ای را بررسی کنیم.

بیشتر بخوانید: خرید تجهیزات صوتی و تصویری اتاق کنفرانس (دوربین، میکروفون، میکسر و…)

اتاق فرمان چیست؟

اتاق فرمان (Control Room) یا اتاق رژی (Regie Room)، یک محیط ایزوله، مجهز و مهندسی‌شده است که برای پردازش، کنترل، میکس و توزیع هم‌زمان سیگنال‌های صوتی، تصویری و داده‌ها استفاده می‌شود. اپراتورها، مهندسان صدا و کارگردانان تصویری در این اتاق مستقر شده و با استفاده از تجهیزات سخت‌افزاری و نرم‌افزاری پیشرفته، بر تمام مراحل تولید، ضبط، پخش یا پایش نظارت دارند. اتاق فرمان واسط میان ورودی‌ها (دوربین‌ها، میکروفون‌ها، سنسورها) و خروجی‌ها (نمایشگرها، ویدئووال‌ها، بسترهای پخش زنده و آرشیو) است.

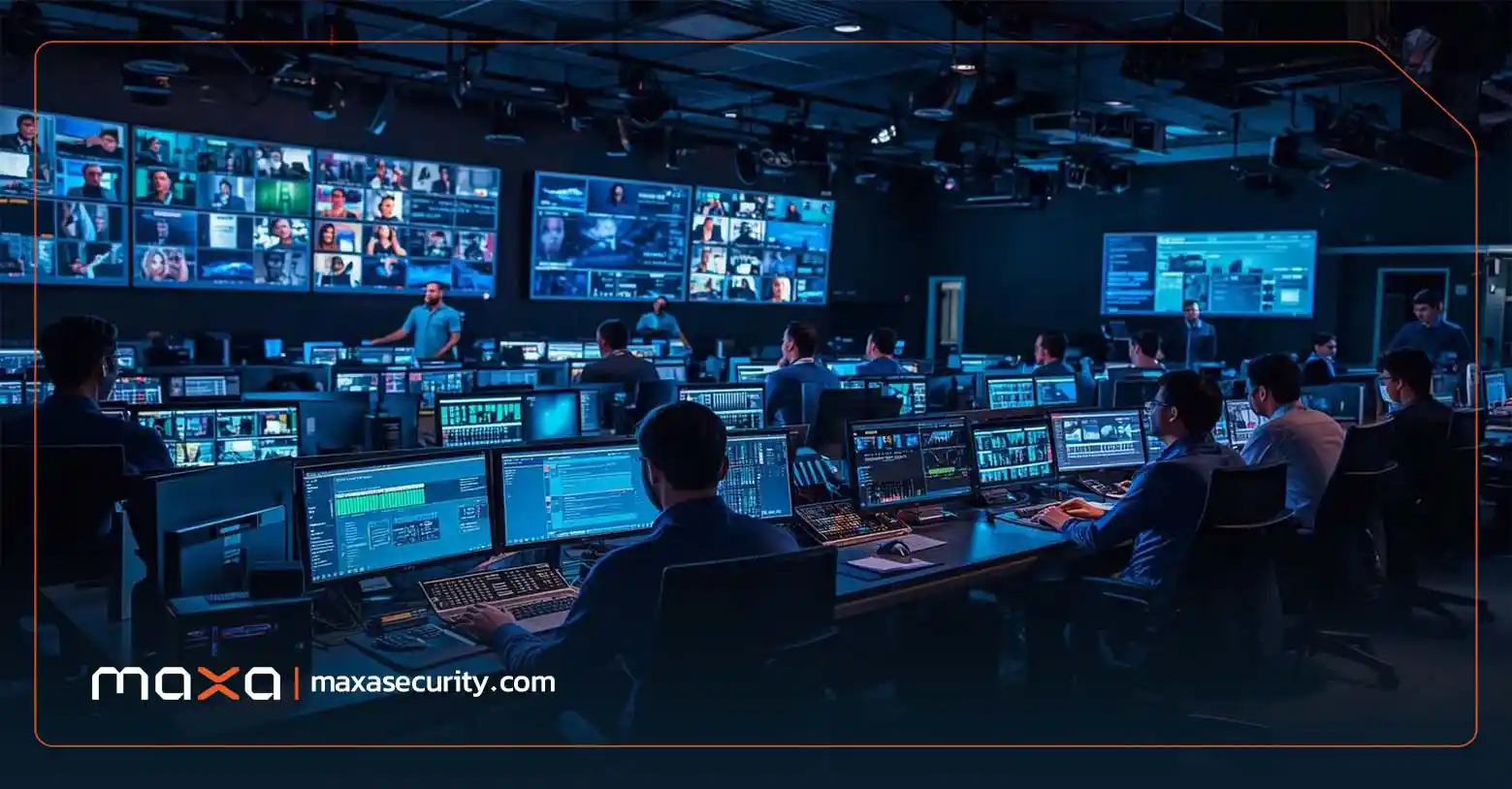

کاربردهای اتاق رژی (Regie Room)

اتاق‌های رژی و کنترل مدرن امروزی دیگر محدود به سازمان‌های صداوسیما نیستند؛ بلکه طیف وسیعی از صنایع، مجموعه‌های تجاری و مراکز امنیتی برای مدیریت فرآیندهای خود به این فضاهای تخصصی نیاز دارند:

• استودیو تلویزیونی و رادیویی
• سالن‌های کنفرانس، آمفی تئاتر و همایش
• کنسرت‌ها و رویدادهای زنده
• کلاس‌های آنلاین و هوشمند
• پخش ویدئو استریمینگ یا اینترنتی
• مراکز مانیتورینگ (اتاق مانیتورینگ)
• اتاق های مدیریت بحران

استودیو تلویزیونی و رادیویی

در استودیوهای تولید و پخش برنامه‌های رادیویی و تلویزیونی، اتاق رژی وظیفه هدایت چند دوربین (Multi-Camera)، میکس زنده صدا، اعمال گرافیک و تیتراژ، مدیریت ارتباطات اینترکام با مجری و کارگردانی برنامه را بر عهده دارد. بدون اتاق فرمان، انسجام تصویری و ریتم زنده برنامه‌ها غیر ممکن خواهد بود.

سالن‌های کنفرانس، آمفی تئاتر و همایش

در سالن‌های همایش بزرگ، اتاق فرمان وظیفه مدیریت سیستم‌های تصویربرداری رباتیک، سوئیچینگ سورس‌های ارائه‌دهندگان (لپ‌تاپ‌ها، استریم‌ها)، کنترل میکروفون‌های کنفرانس، حذف نویز صدا و مدیریت تصویر خروجی روی ویدئو وال یا پروژکتورهای سالن را ایفا می‌کند.

کنسرت‌ها و رویدادهای زنده

در رویدادهای زنده و کنسرت‌ها، اتاق رژی سیار یا ثابت، پردازش سنگین صدای چند کاناله (FOH و Monitor Mix)، کنترل نورپردازی سنکرون شده با موزیک و پخش هم‌زمان افکت‌های تصویری روی استیج را با کمترین تاخیر زمانی (Zero Latency) مدیریت می‌کند.

کلاس‌های آنلاین و هوشمند

دانشگاه‌ها و مراکز آموزشی پیشرفته برای ضبط و پخش زنده دروس از اتاق رژی هوشمند بهره می‌برند. در این بستر، سوئیچ اتوماتیک بین چهره استاد، تخته هوشمند و محتوای پرزنتیشن بدون نیاز به دخالت مداوم اپراتور و با بالاترین کیفیت انجام می‌شود.

پخش ویدئو استریمینگ یا اینترنتی

با رونق پلتفرم‌های استریم، اتاق‌های رژی کوچک و اختصاصی برای وبینارها، رویدادهای گیمینگ و برودکست‌های اینترنتی طراحی می‌شوند تا کدگذاری (Encoding) پایدار و استریم بدون افت فریم روی بسترهای CDN را تضمین نمایند.

مراکز مانیتورینگ (اتاق مانیتورینگ)

در مراکز نظارت تصویری و حراست سازمان‌ها، اتاق مانیتورینگ وظیفه دریافت، پردازش و نمایش ده‌ها یا صدها تصویر دوربین مداربسته روی ویدئو وال را دارد تا اپراتورها به صورت 24 ساعته و 7 روز هفته محیط را رصد کرده و حوادث را شناسایی کنند.

اتاق های مدیریت بحران

در ارگان‌های حکومتی، شهرداری‌ها و صنایع مادر (نفت و گاز)، اتاق فرمان مدیریت بحران محل تجمع مدیران ارشد است تا داده‌های زنده، نقشه‌های GIS، تصاویر پهپادها و خطوط ارتباطی اضطراری را به صورت یکپارچه مشاهده و در مورد آن تصمیم‌گیری کنند.

تجهیزات لازم برای اتاق فرمان یا Control Room (تجهیزات اتاق فرمان)

برای پیاده‌سازی یک اتاق کنترل پایدار و حرفه‌ای، انتخاب سخت‌افزارهایی با استانداردهای صنعتی و کارکرد مداوم و پیوسته اهمیت زیادی دارد. اصلی‌ترین تجهیزات این بخش عبارت‌اند از:

• میکسر تصویر (Video Switcher)
• میکسر صدا (Audio Mixer)
• مانیتورهای پیش‌نمایش (Preview Monitors)
• سیستم ضبط (Recorder)
• اینترکام (Intercom System)
• سیستم نورپردازی کامل و قابل کنترل
• سرور گرافیکی یا کامپیوتر با گرافیک مناسب
• کنسول کنترل دوربین مداربسته (PTZ Controller)
• نرم افزارهای انتقال تصاویر دوربین مداربسته
• سیستم های UPS
• ویدئو وال های بزرگ
• مبلمان و میزهای راحت

میکسر تصویر (Video Switcher)

میکسر تصویر یا سوییچر برودکست، قلب پردازش تصویری اتاق فرمان است. این دستگاه ورودی‌های متعدد SDI یا HDMI را دریافت کرده و امکان سوئیچ، اعمال افکت‌های انتقالی (Transition)، تصویر در تصویر (PiP) و کروماکی را برای کارگردان فراهم می‌سازد.

میکسر صدا (Audio Mixer)

میکسر صدا (دیجیتال یا آنالوگ) وظیفه دریافت سیگنال‌های صوتی از میکروفون‌ها و خطوط صوتی، تنظیم فرکانس، حذف اکو و نویز، ترکیب کانال‌ها و تحویل یک صدای شفاف و سنکرون با تصویر به بخش ضبط یا پخش زنده را بر عهده دارد.

مانیتورهای پیش‌نمایش (Preview Monitors)

مانیتورهای پیش‌نمایش با دقت رنگ بالا و پنل‌های صنعتی، تصاویر ورودی تمام دوربین‌ها (Multiviewer)، تصویر آماده پخش (Preview) و تصویر اصلی در حال پخش (Program) را به صورت تفکیک‌شده در اختیار کارگردان و اپراتورها قرار می‌دهند.

سیستم ضبط (Recorder)

رکوردرهای حرفه‌ای برودکست (مانند رک‌مونت‌های SDI/HDMI) خروجی نهایی اتاق فرمان یا کانال‌های مجزای دوربین‌ها (ISO Recording) را با فرمت‌های باکیفیت و کم‌تراکم مانند ProRes یا DNxHD روی حافظه‌های پرسرعت ذخیره می‌کنند.

اینترکام (Intercom System)

سیستم ارتباط داخلی یا اینترکام، کانال ارتباط صوتی ایزوله و بدون تاخیر میان کارگردان در اتاق رژی، تصویربرداران، صدابرداران و عوامل صحنه است. این سیستم می‌تواند به صورت باسیم یا بی‌سیم (Wireless) پیاده‌سازی شود.

سیستم نورپردازی کامل و قابل کنترل

کنترل نور استودیو از داخل اتاق فرمان توسط کنسول‌های نورپردازی (DMX/SACN) انجام می‌شود. این سیستم امکان تنظیم شدت، رنگ و زوایای پروژکتورهای LED و استودیویی را متناسب با سناریوی پخش فراهم می‌آورد.

سرور گرافیکی یا کامپیوتر با گرافیک مناسب

سرورهای گرافیکی رندر زنده وظیفه دارند مواردی مانند زیرنویس، ولپ، آمارهای تصویری و حتی گرافیک‌های سه‌بعدی واقعیت افزوده (AR) را روی تصویر خروجی برنامه قرار دهند. به همین دلیل، این سیستم‌ها برای اجرای روان و بدون تاخیر، به پردازنده‌ها و کارت‌های گرافیک فوق‌العاده قدرتمندی نیاز دارند.

کنسول کنترل دوربین مداربسته (PTZ Controller)

در سالن‌های کنفرانس یا مراکز مانیتورینگ، جهت هدایت دوربین‌های رباتیک (PTZ)، از جوی‌استیک‌ها و کنسول‌های اختصاصی بهره می‌برند تا زوایا، زوم، چرخش و تنظیمات پری‌ست (Preset) دوربین‌ها به نرمی کنترل شود.

نرم افزارهای انتقال تصاویر دوربین مداربسته

سیستم‌های مدیریت ویدئویی (VMS) و نرم‌افزارهای انتقال تصویر، وظیفه مدیریت استریم‌ها، رمزگشایی (Decoding)، آنالیز تصویری هوشمند و توزیع تصاویر روی شبکه را در اتاق‌های مانیتورینگ و امنیتی بر عهده دارند.

سیستم های UPS

منبع تغذیه بی‌وقفه (UPS) آنلاین و استابلایزرهای صنعتی، ضمانت کارکرد بدون وقفه تجهیزات حساس اتاق فرمان در زمان قطعی برق یا نوسانات شدید ولتاژ هستند و از آسیب به داده‌ها و سخت‌افزارها جلوگیری می‌کنند.

ویدئووال های بزرگ

ویدئووال‌ها (متشکل از پنل‌های LCD با بزل باریک یا کابینت‌های LED) نمایشگر اصلی اتاق‌های مانیتورینگ و کنترل هستند که امکان نمایش یکپارچه یا چند تکه داده‌ها و تصاویر با رزولوشن بالا را برای اپراتورها فراهم می‌کنند.

مبلمان و میزهای راحت

مبلمان ارگونومیک، میزهای تخصصی رژی (Console Desks) با امکان مدیریت کابل و رک‌های داخلی، و صندلی‌های ۲۴/۷ شیفت‌کاری، جهت کاهش خستگی اپراتورها و افزایش تمرکز در ساعات طولانی کار، جزو الزامات اصلی هستند.

استاندارد طراحی اتاق های کنترل فرمان (طراحی اتاق فرمان)

طراحی اتاق فرمان صرفاً خرید تجهیزات نیست، بلکه رعایت الزامات مهندسی معمارانه، برق، شبکه و آکوستیک است که ادامه حیات سیستم و کارایی دائمی آن را تضمین می‌کند:

موقعیت مکانی اتاق فرمان

اتاق فرمان باید در نقطه‌ای از مجتمع جانمایی شود که دور از منابع نویز مغناطیسی (مانند ترانس‌های برق یا چاه آسانسور)، دارای دسترسی آسان لدرهای کابل به استودیو/سالن باشد و ترجیحاً دید مستقیم یا از طریق مانیتورینگ به محل اجرا داشته باشد.

آکوستیک محیط اتاق کنترل فرمان

ایزولاسیون صوتی (Soundproofing) برای جلوگیری از ورود صداهای مزاحم بیرون به اتاق و جذب صدا (Sound Absorption) با استفاده از پنل‌های آکوستیک دکوراتیو جهت جلوگیری از بازگشت صدا (Echo)، از الزامات کلیدی اتاق رژی است تا صدابردار دقیق‌ترین فرکانس‌ها را بشنود.

زیرساخت و کابل‌کشی اتاق رژی

طراحی مسیرهای مجزای کابل‌کشی برق و سیگنال (جهت جلوگیری از نویز ناشی از القا)، استفاده از کابل‌های شیلددار استاندارد (SFTP Cat6A / 12G-SDI / فیبر نوری)، ترانک‌ها و لدرهای رک، شبکه زیرساخت اتاق فرمان را شکیل و بدون اختلال نگه می‌دارد.

نکته: سیگنال‌های صوتی آنالوگ بالانس (Balanced XLR) نباید از کنار کابل‌های برق فشار قوی یا حتی سوئیچ‌های شبکه ناامن عبور کنند و حتماً باید شیلدینگ مستقل داشته باشند.

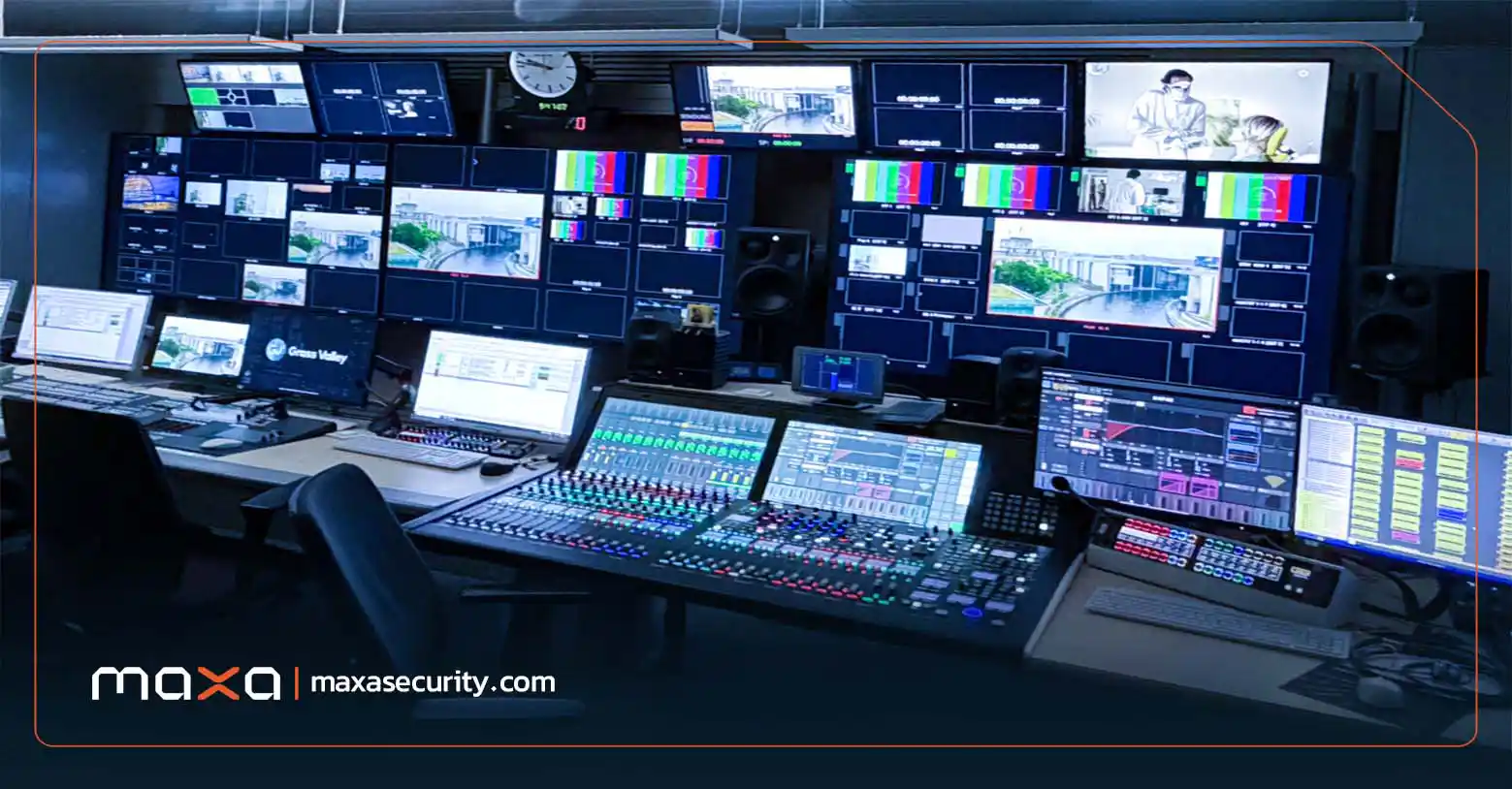

ایده های حرفه ای برای استفاده از اتاق کنترل پخش

تکنولوژی‌های نوظهور در حوزه AV-over-IP و برودکست، راندمان اتاق‌های کنترل را به شکل چشمگیری افزایش داده‌اند:

• رویدادهای هیبریدی (Hybrid Events)
• کنفرانس سایلنت (Silent Conference)
• تکنولوژی NDI و حذف کابل‌کشی‌های سنگین
• ویدیو مپینگ (Video Mapping) در سالن

رویدادهای هیبریدی (Hybrid Events)

با ترکیب حضور فیزیکی سخنرانان و تعامل آنلاین مخاطبان جهانی، اتاق فرمان می‌تواند جریانات تصویری پلتفرم‌هایی مانند Zoom یا Skype را دریافت، ترجمه هم‌زمان کرده و روی ویدئووال سالن و استریم آنلاین به طور هم‌زمان و سنکرون پخش کند.

کنفرانس سایلنت (Silent Conference)

در سالن‌های چندمنظوره یا نمایشگاه‌ها، اتاق فرمان می‌تواند چند رشته صوتی (با زبان‌های مختلف یا پنل‌های موازی) را از طریق هدست‌های بی‌سیم فرکانسی یا اپلیکیشن‌های موبایل به گوش مخاطبان برساند، بدون اینکه تداخل صوتی در محیط ایجاد شود.

تکنولوژی NDI و حذف کابل‌کشی‌های سنگین

با پروتکل NDI) Network Device Interface)، سیگنال‌های تصویری با کیفیت بالا و تاخیر بسیار کم روی شبکه استاندارد LAN منتقل می‌شوند. این بستر کابل‌کشی‌های حجیم SDI را حذف کرده و امکان افزودن بی‌نهایت سورس تصویری بر پایه IP را فراهم می‌سازد.

ویدیو مپینگ (Video Mapping) در سالن

اتاق فرمان مجهز به سرورهای رسانه‌ای (Media Server) می‌تواند پروژکتورهای قدرتمند را طوری کنترل کند که تصاویر سه‌بعدی تطبیقی روی سطوح معماری سالن یا استیج بتابند و حس غوطه‌وری شگفت‌انگیزی برای حاضران خلق کنند.

جمع بندی

تجهیز و طراحی اتاق فرمان یا اتاق رژی، یک سرمایه‌گذاری حساس زیرساختی است که مستقیماً بر کیفیت آبروی سازمان شما در رویدادها و پایداری امنیت در سیستم‌های نظارتی تاثیر می‌گذارد. انتخاب درست سخت‌افزارها، رعایت اصول آکوستیک، کابل‌کشی استاندارد و بهره‌گیری از فناوری‌های نوینی مانند NDI و IP-AV ضامن طول عمر سیستم شماست. متخصصان شرکت مکسا با سال‌ها تجربه در ارائه راهکارهای جامع اتاق مانیتورینگ و سالن‌های کنفرانس، از مرحله مشاوره و جانمایی تا تامین تجهیزات برندهای معتبر و پشتیبانی فنی، در کنار شما هستند.

سوالات متداول

۱. اتاق فرمان (Regie) با اتاق مانیتورینگ چه تفاوت مهمی دارد؟

اتاق فرمان عمدتاً بر تولید، میکس و پخش زنده محتوای صوتی و تصویری (برودکست و همایش) تمرکز دارد؛ اما اتاق مانیتورینگ بر پایش ۲۴/۷ تصاویر امنیتی، داده‌های شبکه و نظارت بر حوادث متمرکز است.

۲. پروتکل NDI چیست و چه کاربردی در اتاق رژی دارد؟

پروتکل NDI امکان انتقال ویدیوهای باکیفیت و کم‌تاخیر را روی شبکه‌های Ethernet استاندارد فراهم می‌کند و نیاز به کابل‌کشی‌های اختصاصی SDI را به شدت کاهش می‌دهد.

۳. حداقل تجهیزات لازم برای راه‌اندازی یک اتاق فرمان کوچک چیست؟

یک میکسر تصویر، میکسر صدا، سیستم اینترکام، مانیتور مولتی‌ویوئر، رکوردر و یک سیستم UPS آنلاین حداقل‌های یک اتاق فرمان در حالت اولیه هستند.

۴. چرا ایزولاسیون آکوستیک در اتاق رژی ضروری است؟

برای اینکه صدابردار بتواند جزئیات صدا را بدون دخالت نویزهای محیطی سالن یا بیرون بشنود و از بازگشت صدا به داخل میکروفون‌های داخلی جلوگیری شود.

۵. کاربرد ویدئووال در اتاق فرمان چیست؟

ویدئووال امکان نمایش هم‌زمان ده‌ها سورس تصویری، اطلاعات چارت‌ها، خروجی برنامه‌ها و پیش‌نمایش را با ابعاد بزرگ و شفافیت بالا برای اپراتورها فراهم می‌سازد.

۶. آیا می‌توان دوربین‌های PTZ را از داخل اتاق فرمان کنترل کرد؟

بله، با استفاده از کنسول‌های PTZ Controller (تحت پروتکل‌های VISCA یا IP) می‌توان چرخش، زوم و فوکوس دوربین‌های رباتیک را هدایت کرد.

۷. سیستم اینترکام چیست و چرا بودن آن حیاتی است؟

اینترکام سیستم ارتباط صوتی مجزا و بدون تاخیر بین کارگردان، تصویربرداران و عوامل صحنه است تا دستورهای اجرایی بدون پخش شدن در صدای اصلی برنامه منتقل شوند.

۸. نقش UPS آنلاین در تجهیزات اتاق کنترل چیست؟

تجهیزات برودکست و پردازشی به نوسان برق حساسیتی بالا دارند. UPS آنلاین قطعی برق را بدون حتی یک میلی‌ثانیه وقفه پوشش داده و ولتاژ را تثبیت می‌کند.

۹. منظور از ISO Recording در اتاق فرمان چیست؟

منظور از ISO Recording این است که علاوه بر ضبط تصویر نهایی برنامه، تصویر هر دوربین نیز به صورت جداگانه و هم‌زمان ذخیره می‌شود تا دست تدوین‌گر برای ویرایش‌های بعدی کاملاً باز باشد.

۱۰. بهترین کابل‌کشی برای انتقال تصویر 4K در فواصل زیاد اتاق رژی چیست؟

استفاده از فیبر نوری (Optical Fiber) یا کابل‌های 12G-SDI استاندارد، بهترین گزینه برای انتقال بدون افت سیگنال در فواصل بالای ۵۰ متر است.

۱۱. رویداد هیبریدی به چه معناست و چه نیازی به اتاق رژی دارد؟

رویدادی که بخشی از مخاطبان و سخنرانان حضوری و بخشی دیگر آنلاین هستند. اتاق رژی بستر ارتباط دوطرفه، ترجمه و میکس تصویری این دو بخش را مدیریت می‌کند.

۱۲. چگونه از تاخیر (Latency) صدا و تصویر در پخش زنده جلوگیری کنیم؟

با استفاده از پردازنده‌های سخت‌افزاری اختصاصی (به جای سیستم‌های نرم‌افزاری ضعیف)، کابل‌کشی استاندارد و سنکرون‌سازی سیگنال‌ها با Genlock.

۱۳. سیستم تعقیب هوشمند سوژه (Auto-Tracking) چطور در سالن کنفرانس کار می‌کند؟

این سیستم با اتکا به میکروفون‌های کنفرانس یا آنالیز تصویری، به محض فعال شدن میکروفون سخنران، دوربین PTZ را به سمت او می‌چرخاند و تصویرش را به اتاق رژی می‌فرستد.

۱۴. مهم‌ترین نکته در انتخاب مبلمان و کنسول اتاق فرمان چیست؟

رعایت اصول ارگونومی، داشتن رک‌های استاندارد ۱۹ اینچ در زیر میز، فضای عبور کابل‌ها (Cable Management) و مقاومت در برابر استفاده مداوم ۲۴/۷.

۱۵. چرا شرکت مکسا گزینه مناسبی برای تجهیز اتاق فرمان است؟

مکسا با تامین مستقیم تجهیزات برندهای معتبر جهانی، صفر تا صد آن، از طراحی اولیه، خرید تجهیزات و کابل‌کشی گرفته تا نصب، پیکربندی و تست نهایی را برای شما انجام می‌دهد و نیازی به هیچ پیمانکار دیگری در این زمینه ندارید.
