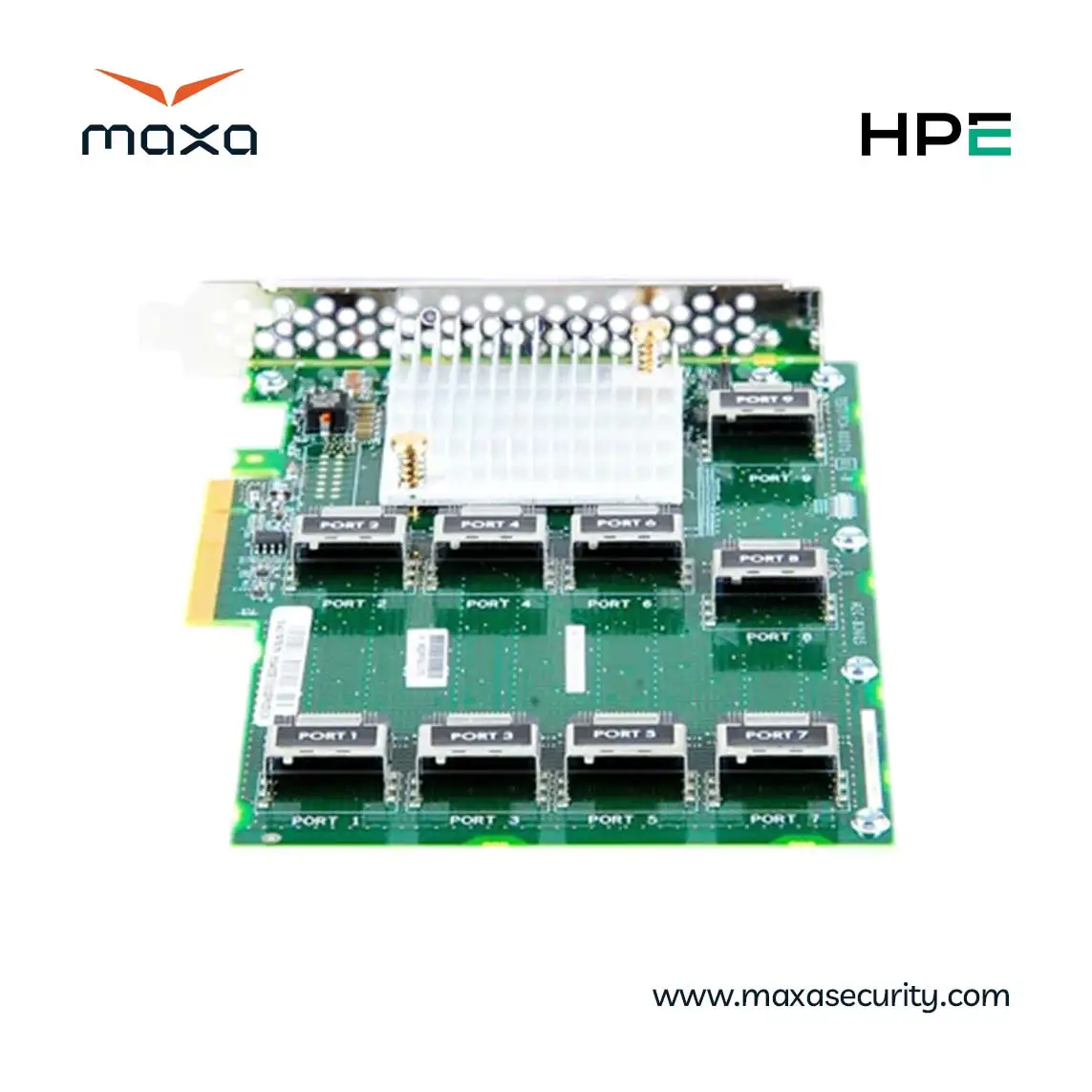

کارت توسعه SAS سرور HPE DL380 G10 12Gb SAS Expander Card 870549-B21

معرفی HPE DL380 G10 12Gb SAS Expander Card 870549-B21

مناسب ارتقای ظرفیت ذخیره‌سازی سرور بدون نیاز به استوریج مجزا

در پروژه‌های سازمان‌یافته با حجم بالای داده، زمانی که تعداد هاردهای سرور از حد معمول (۸ عدد) فراتر می‌رود، خرید یک سرور جدید یا آرایه استوریج بسیار هزینه‌بر خواهد بود. کارت اکسپندر HPE 12Gb SAS Expander 870549-B21 یک کارت توسعه سرور فوق‌العاده اقتصادی و کاربردی برای افزایش تراکم درایوها روی سرورهای پرفروش اچ‌پی است. این کارت با نقش واسط میان ریدکنترلر و بک‌پلاین (Backplane)، امکان اتصال تا ۲۴ درایو اضافی (و در مجموع ۲۸ درایو) را روی یک سرور فراهم می‌سازد.

ارتباط پرسرعت ۱۲Gb/s و بهینه‌سازی پهنای باند

کارت اکسپندر 870549-B21 از آخرین استاندارد گذرگاه داده SAS 12G پشتیبانی می‌کند. برای دستیابی به حداکثر بازدهی و سرعت، این کارت از طریق ۲ کابل رابط پرسرعت به ریدکنترلر اصلی سرور (مانند HPE Smart Array P408i-a یا P816i-a) متصل می‌شود. بدین ترتیب، ترافیک تمام درایوهای متصل‌شده بدون ایجاد گلوگاه و با همان سرعت واقعی ۱۲Gbps مدیریت شده و استفاده از SSDهای پرسرعت را کاملاً توجیه‌پذیر می‌کند.

کاهش اشغال اسلات‌ها و مدیریت متمرکز درایوها

یکی از مزایای حیاتی استفاده از SAS Expander به جای افزودن چند ریدکنترلر مجزا، یکپارچه‌سازی مدیریت هاردها است. شما می‌توانید تمام ۲۴ یا ۲۸ هارد دیسک را تحت نظر یک ریدکنترلر مرکزی مدیریت کرده، آرایه‌های رید (RAID Arrays) عظیم ایجاد کنید و در عین حال، اسلات‌های ارزشمند PCIe سرور را برای سایر کارت‌های شبکه و HBA آزاد نگه دارید.

جدول مشخصات فنی (Technical Specifications) HPE DL380 G10 12Gb SAS Expander Card 870549-B21

نحوه عملکرد و معماری کابل‌کشی (Cable & Expansion Architecture)

کارت اکسپندر SAS به عنوان یک سوئیچ داخلی برای درایوها عمل می‌کند. نحوه برقرار ارتباط این کارت به شرح زیر است:

1. اتصال به ریدکنترلر (Uplink): کارت اکسپندر از طریق دو کابل اختصاصی Mini-SAS HD به پورت‌های ریدکنترلر اصلی سرور متصل می‌شود تا پهنای باند کافی تامین گردد.
2. اتصال به بک‌پلاین‌ها Downlink: هفت پورت باقی‌مانده روی کارت اکسپندر، از طریق کابل‌های Mini-SAS به کیت‌های بک‌پلاین (Cage / Bay) محفظه هاردها متصل می‌شوند.
3. تامین برق: برق این کارت به‌طور مستقیم از طریق اسلات PCIe x8 مادربرد یا رایزر سرور تامین می‌شود.

نکته فنی مهم: پارت نامبر 870549-B21 به صورت کیت کامل (Kit) ارائه می‌شود؛ یعنی علاوه بر خود کارت اکسپندر، کابل‌های استاندارد مورد نیاز برای اتصال به ریدکنترلر و Cageهای اضافه درون پکیج موجود است. (پارت‌نامبر کابل‌های یدکی مرتبط: 869803-001, 875093-001, 781579-001).

مزایا و معایب کارت اکسپندر HPE Gen10 870549-B21

نقاط قوت:

• صرفه‌جویی خیره‌کننده در هزینه‌ها: بی نیاز کردن سازمان از خرید تجهیزات گران‌قیمت ذخیره‌سازی خارجی (SAN/NAS).
• پشتیبانی از حداکثر تعداد درایو: امکان بهره‌برداری از ظرفیت فول‌بای (Full Bay) سرورهای DL380 تا ۲۸ درایو SFF.
• کیت کامل به همراه کابل‌ها: عدم نیاز به خرید جداگانه کابل‌های رابط پیچیده Mini-SAS.
• پشتیبانی ترکیبی از SAS و SATA: امکان استفاده هم‌زمان از هاردهای حجیم SATA و SSDهای پرسرعت SAS 12G.
• قابلیت تعویض آسان (Plug-in Card): فرم فاکتور استاندارد برای نصب و سرویس سریع.

نقاط ضعف:

• وابستگی به ریدکنترلر اصلی: این کارت به‌تنهایی پردازش رید انجام نمی‌دهد و حتماً باید یک ریدکنترلر مجزا در سیستم وجود داشته باشد.
• تأثیر روی عملکرد در صورت عدم رعایت استاندارد 12G: استفاده از ریدکنترلرهای قدیمی ۶G باعث افت سرعت کلی اکسپندر به ۶G خواهد شد.

جدول مقایسه روش‌های ارتقای فضای ذخیره‌سازی سرور HPE DL380 Gen10

سرورهای سازگار (Compatibility)

کارت اکسپندر HPE 870549-B21 به‌طور ویژه برای سرورهای پرچمدار رک‌مونت و تاور اچ‌پی طراحی شده است:

• HPE ProLiant Rack Servers: DL380 Gen10, DL380 Gen9, DL560 Gen10, DL560 Gen9
• HPE ProLiant Tower Servers: ML350 Gen9 (توجه: مدل ML350 Gen10 LFF از این کارت پشتیبانی نمی‌کند)

بررسی قیمت کارت اکسپندر سرور HPE DL380 Gen10 12Gb 870549-B21

عوامل مختلفی بر تعیین قیمت کارت اکسپندر سرور HPE DL380 G10 870549-B21 تاثیرگذار هستند. مهم‌ترین فاکتور، ارائه محصول به صورت پک کامل (Option Kit) به همراه کابل‌های اورجینال یا فروش آن به صورت کارت تک (Bulk / Spare) است. همچنین وضعیت قطعه (نو یا استوک)، اصالت چیپست و گارانتی معتبر شرکتی سهم بسزایی در قیمت نهایی دارند.

با توجه به این‌که استعلام قیمت روز اکسپندر سرور HPE 870549-B21 نشان می‌دهد این قطعه در مقایسه با خرید استوریج مجزا، هزینه‌های توسعه ذخیره‌سازی را تا بیش از ۷۰ درصد کاهش می‌دهد، خرید آن برای سازمان‌هایی که با کمبود فضای ذخیره‌سازی مواجه شده‌اند کاملاً توجیه اقتصادی دارد.

راهنمای خرید کارت اکسپندر سرور HPE 12Gb SAS Expander 870549-B21

برای داشتن خریدی درست و بدون دردسر سخت‌افزاری، قبل از اقدام به خرید کارت اکسپندر سرور HPE DL380 Gen10 870549-B21 حتماً به موارد زیر توجه فرمایید:

۱. خرید کیت باکس هارد (Drive Cage): کارت اکسپندر صرفاً پورت‌های ارتباطی را افزایش می‌دهد؛ بنابراین برای نصب هاردهای جدید باید کیت‌های اضافی Backplane و Drive Cage مربوط به DL380 Gen10 را نیز تهیه کنید.

۲. چک کردن مدل ریدکنترلر: مطمئن شوید سرور شما به یک ریدکنترلر سری Smart Array (مانند P408i-a) مجهز است که از سرعت 12Gb/s پشتیبانی می‌کند.

۳. اطمینان از وجود کابل‌های کیت: در هنگام خرید حتماً بررسی کنید که کابل‌های اختصاصی Mini-SAS درون پکیج قرار داشته باشند تا در زمان نصب دچار مشکل نشوید.

با اتخاذ تصمیم برای خرید کارت اکسپندر HPE 870549-B21، ظرفیت ذخیره‌سازی سرور DL380 Gen10 خود را به حداکثر رسانده و از زیرساختی قدرتمند و انعطاف‌پذیر بهره‌مند خواهید شد.

جمع‌بندی

کارت توسعه HPE DL38X Gen10 12Gb SAS Expander 870549-B21 کلید طلایی ارتقای ظرفیت ذخیره‌سازی در سرورهای DL380 Gen10 است. پشتیبانی از ۲۸ درایو، انتقال داده با سرعت ۱۲Gbps و مدیریت یکپارچه هاردها تحت یک ریدکنترلر، این محصول را به قطعه‌ای ضروری و اقتصادی برای مجموعه‌های در حال رشد تبدیل کرده است.
